1. 概述
1.解析 ZigBee堆栈架构
ZigBee 堆栈是在 IEEE 802.15.4 标准基础上建立的，定义了协议的 MAC 和 PHY 层 。

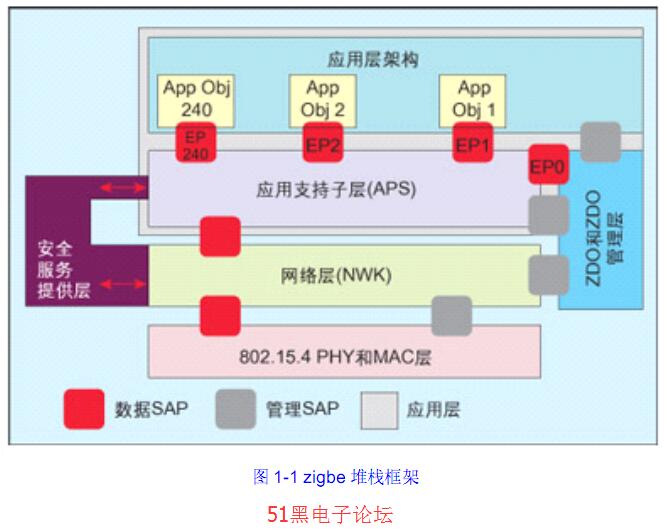

ZigBee 设备应该包括 IEEE802.15.4( 该标准定义了 RF 射频以及与相邻设备之间的通信 ) 的PHY 和 MAC 层，以及 ZigBee 堆栈层：网络层 (NWK) 、应用层和安全服务提供层。图 1 -1给出了这些组件的概况。
1. ZigBee堆栈层每个ZigBee设备都与一个特定模板有关，可能是公共模板或私有模板。这些模板定义了设备的应用环境、设备类型以及用于设备间通信的簇。公共模板可以确保不同供应商的 设备在相同应用领域中的互操作性。

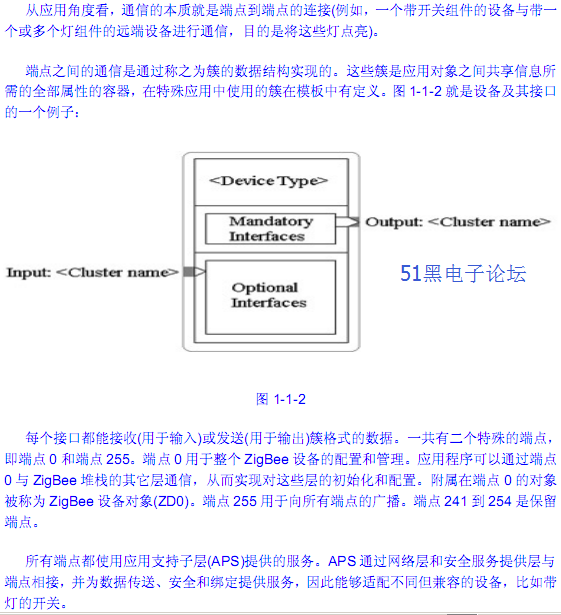

设备是由模板定义的，并以应用对象 (Application Objects) 的形式实现 ( 见图 1-1 ) 。每个应用对象通过一个端点连接到 ZigBee 堆栈的余下部分，它们都是器件中可寻址的组件
APS 使用网络层 (NWK) 提供的服务。 NWK 负责设备到设备的通信，并负责网络中设备初始化所包含的活动、消息路由和网络发现。应用层可以通过 ZigBee 设备对象 (ZD0) 对网络层参数进行配置和访问。
1.1.2 802.15.4 MAC 层
IEEE 802.15.4 标准为低速率无线个人域网 (LR-WPAN) 定义了 OSI 模型开始的两层。
PHY 层定义了无线射频应该具备的特征，它支持二种不同的射频信号，分别位于 2450MHz波段和 868/915MHz 波段。 2450MHz 波段射频可以提供 250kbps 的数据速率和 16 个不同的信道。 868/915MHz 波段中， 868MHz 支持 1 个数据速率为 20kbps 的信道， 915MHz 支持10个数据速率为 40kbps 的信道。
MAC 层负责相邻设备间的单跳数据通信。它负责建立与网络的同步，支持关联和去关联以及 MAC 层安全：它能提供二个设备之间的可靠链接。
完整的pdf格式文档51黑下载地址（共148页）：
ZigBee协议栈中文说明.pdf
(2.53 MB, 下载次数: 123)
|
