这个封装图怎么解读?

[复制链接]
ID:285612 发表于 2018-3-22 16:09 | 显示全部楼层 |阅读模式
本帖最后由 201409008ncwu 于 2018-3-23 09:18 编辑

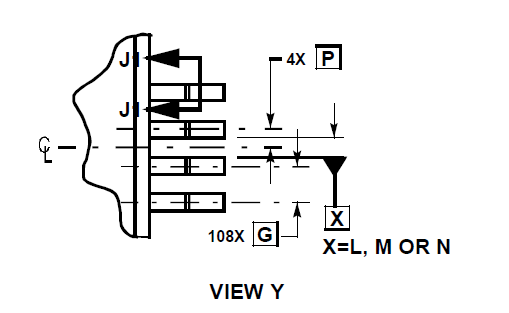

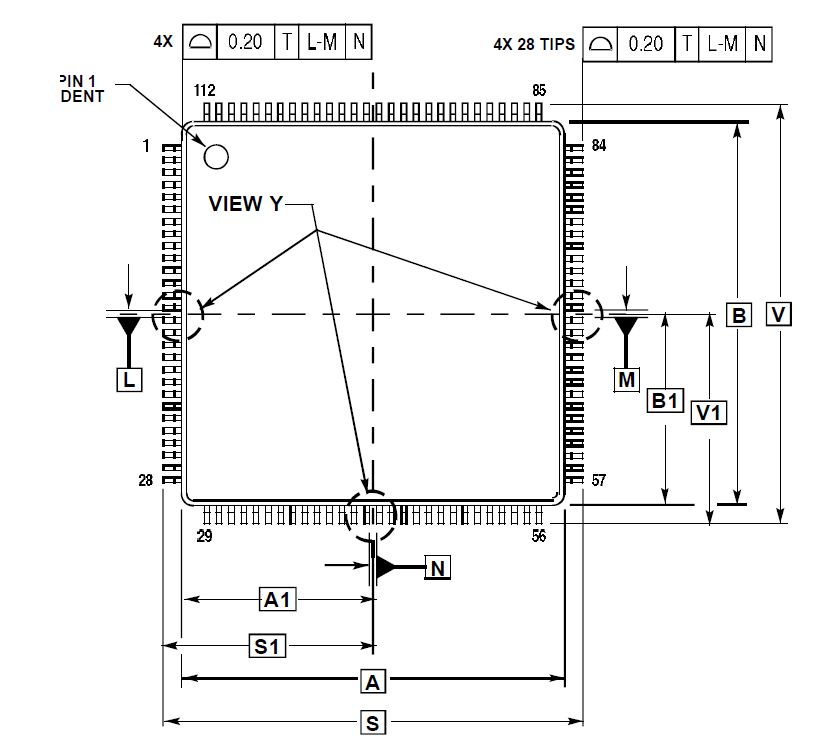

学习画封装 请问各位有经验人士,这个封装图怎么解读?求告知大致尺寸,那个A和B的值怎么是20.000mm?
回复

使用道具 举报

ID:251640 发表于 2018-3-23 15:13 | 显示全部楼层
其他尺寸标示的很清楚了.

评分

参与人数 1黑币 +8 收起 理由
201409008ncwu + 8 绝世好帖!

查看全部评分

回复

使用道具 举报

ID:295975 发表于 2018-3-23 15:30 | 显示全部楼层
长,宽 高

评分

参与人数 1黑币 +5 收起 理由
201409008ncwu + 5 赞一个!

查看全部评分

回复

使用道具 举报

ID:285612 发表于 2018-3-24 21:21 | 显示全部楼层
tdhlq 发表于 2018-3-23 15:13
其他尺寸标示的很清楚了.

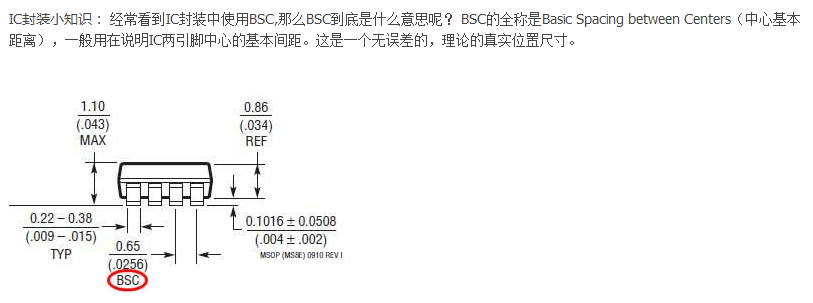

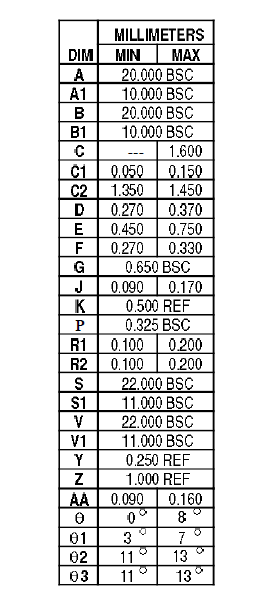

谢谢你,但是那个A和B的基本尺寸是20.000mm吗,那换算岂不是20m?
回复

使用道具 举报

ID:285612 发表于 2018-3-24 21:22 | 显示全部楼层

你说的是,但依数据来看芯片的基本尺寸岂不是20m*20m的?
回复

使用道具 举报

ID:285612 发表于 2018-3-25 11:35 | 显示全部楼层
201409008ncwu 发表于 2018-3-24 21:21
谢谢你,但是那个A和B的基本尺寸是20.000mm吗,那换算岂不是20m?

那不成是20mm*20mm ?
回复

使用道具 举报

ID:296803 发表于 2018-3-25 16:41 | 显示全部楼层
学习了
回复

使用道具 举报

ID:285612 发表于 2018-3-25 18:16 | 显示全部楼层

我感觉20mm*20mm的芯片好小,引脚咋手动焊接?!
回复

使用道具 举报
