无死区判断产生SVPWM波的Psim仿真实现源码与资料下载

[复制链接]
跳转到指定楼层
楼主
ID:301502 发表于 2018-4-3 15:17 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
这是无死区判断产生SVPWM波的Psim仿真实现

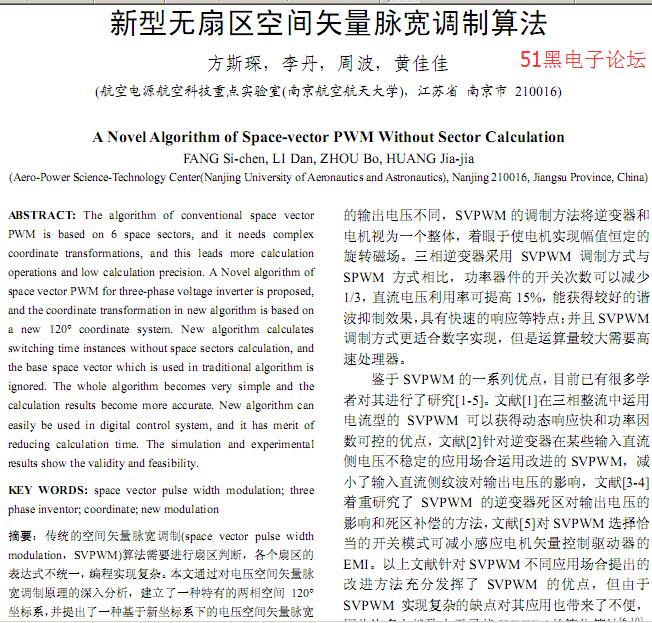

新型无扇区空间矢量脉宽调制算法：


单片机源程序如下:
  1.    #include<stdio.h>
  2. #include<math.h>

  4. __declspec(dllexport) void simuser (t, delt, in, out)

  6. // t,delt,in,out 这几个变量的类型必须为double型
  7. // 其中，t为系统仿真时间;delt为时间步长;in为输入口;out为输出口;
  8. // in、out都以指针的形式给出，其个数由psim中dll文件决定，分别有1、3、6、12、20、25个
  9. // 不用的输入口必须接地，否则会出现错误

  11. double t, delt;
  12. double *in, *out;
  13. {
  14.     double w,M,theta,U_alpha,U_beta;
  15.         double Ts,X,Y,Z,Tx,Ty;
  16.         double Ta,Tb,Tc,Tcm1,Tcm2,Tcm3;
  17.         int    A,B,C,Sector;
  18.
  19.         M  = in[0];
  20.         w  = in[1];
  21.         Ts = in[2];                         // PWM开关周期
  22.
  23.         theta = w*t;
  24.
  25.         U_alpha = M*cos(theta);
  26.         U_beta  = M*sin(theta);
  27.
  28.         // 扇区判断
  29.     if (U_beta > 0)
  30.                 A = 1;
  31.         else
  32.                 A = 0;
  33.         if((sqrt(3)*U_alpha-U_beta) > 0)
  34.                 B = 1;
  35.         else
  36.                 B = 0;
  37.         if((sqrt(3)*U_alpha+U_beta) < 0)
  38.                 C = 1;
  39.         else
  40.                 C = 0;
  41.         Sector = A + 2*B + 4*C;

  43.         X = sqrt(3)*U_beta*Ts;
  44.         Y = ((3*U_alpha+sqrt(3)*U_beta)*Ts)/2;
  45.         Z = ((-3*U_alpha+sqrt(3)*U_beta)*Ts)/2;
  46.
  47.         // 各个扇区的具体作用时间选择；
  48.         switch(Sector)
  49.         {
  50.                 case 1:         // 第二扇区；
  51.                                 Tx = Z;
  52.                                 Ty = Y;
  53.                                 break;
  54.                 case 2:         // 第六扇区；
  55.                                 Tx = Y;
  56.                                 Ty= -X;
  57.                                 break;
  58.                 case 3:         // 第一扇区；
  59.                                 Tx = -Z;
  60.                                 Ty = X;
  61.                                 break;
  62.                 case 4:         // 第四扇区；
  63.                                 Tx = -X;
  64.                                 Ty = Z;
  65.                                 break;
  66.                 case 5:         // 第三扇区；
  67.                                 Tx = X;
  68.                                 Ty = -Y;
  69.                                 break;
  70.                 case 6:         // 第五扇区；
  71.                                 Tx = -Y;
  72.                                 Ty = -Z;
  73.                                 break;
  74.                 default:
  75.                                 break;
  76.         }
  77.         // 作用时间的饱和判断；
  78.         if((Tx+Ty) > Ts)
  79.         {
  80.                 Tx = (Tx*Ts)/(Tx+Ty);
  81.             Ty = (Ty*Ts)/(Tx+Ty);
  82.         }

  84.         // 桥臂开通时刻；
  85.         Ta = (Ts-Tx-Ty)/4;
  86.     Tb = Ta + Tx/2;
  87.     Tc = Tb + Ty/2;

  89.         // Tcm1是A相上桥臂管子的开通时刻
  90.         // Tcm2是B相上桥臂管子的开通时刻
  91.         // Tcm3是C相上桥臂管子的开通时刻
  92.     switch(Sector)
  93.         {
  94.                 case 1:
  95.                         Tcm1 = Tb;
  96.             Tcm2 = Ta;
  97.             Tcm3 = Tc;
  98.                         break;
  99.                 case 2:
  100.                         Tcm1 = Ta;
  101.             Tcm2 = Tc;
  102.             Tcm3 = Tb;
  103.                         break;
  104.                 case 3:
  105.                         Tcm1 = Ta;
  106.             Tcm2 = Tb;
  107.             Tcm3 = Tc;
  108.                         break;
  109.                 case 4:
  110.                     Tcm1 = Tc;
  111.             Tcm2 = Tb;
  112.             Tcm3 = Ta;
  113.                         break;
  114.                 case 5:
  115.                         Tcm1 = Tc;
  116.             Tcm2 = Ta;
  117. ……………………

  119. …………限于本文篇幅 余下代码请从51黑下载附件…………
复制代码

所有资料51hei提供下载:
无扇区判断SVPWM_第一组.rar (796.52 KB, 下载次数: 39)



分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏 分享淘帖 顶顶 踩踩
回复

使用道具 举报

沙发
ID:601253 发表于 2019-9-9 16:32 | 只看该作者
这个是七段式的SVPWM吗
