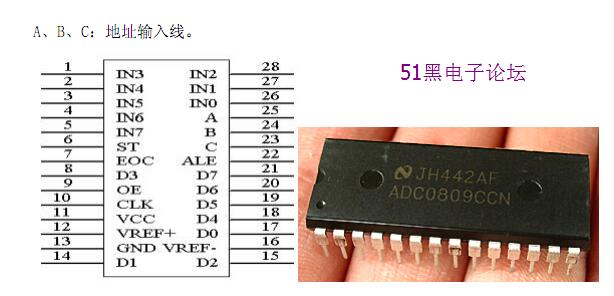

（ 2 ）． ADC0809 引脚结构
ADC0809 各脚功能如下：
D7-D0 ： 8 位数字量输出引脚。
IN0-IN7 ： 8 位模拟量输入引脚。
VCC ： +5V 工作电压。
GND ：地。
REF （ + ）：参考电压正端。
REF （ - ）：参考电压负端。
START ： A/D 转换启动信号输入端。
ALE ：地址锁存允许信号输入端。
（以上两种信号用于启动 A/D 转换） .
EOC ：转换结束信号输出引脚，开始转换时为低电平，当转换结束时为高电平。
OE ：输出允许控制端，用以打开三态数据输出锁存器。
CLK ：时钟信号输入端（一般为 500KHz ）。

ADC0809 对输入模拟量要求：信号单极性，电压范围是 0 － 5V ，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
地址输入和控制线： 4 条

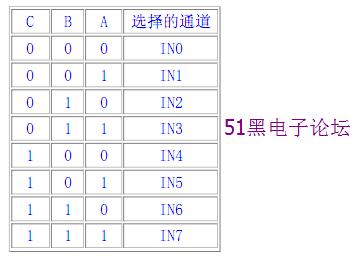

ALE 为地址锁存允许输入线，高电平有效。当 ALE 线为高电平时，地址锁存与译码器将 A ，B ， C 三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。A ， B 和 C 为地址输入线，用于选通 IN0 － IN7 上的一路模拟量输入。通道选择表如下表所示。
