2.4GHz IEEE 802.15.4 和 ZigBee ® 应 用 的
CC253X片上系统解决方案
用户指南

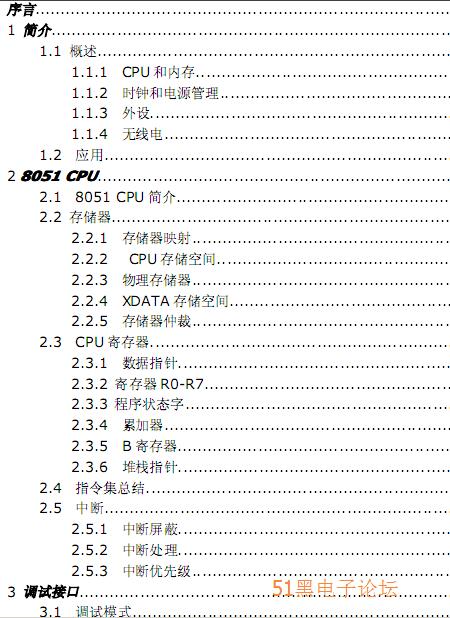

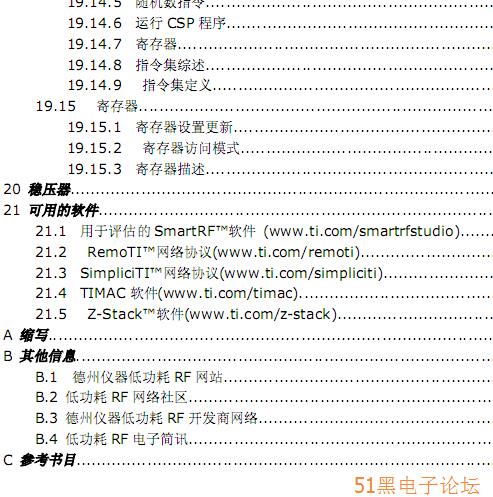

目录:
关于本手册
2.4GHz 的 CC253x 片上系统解决方案适合于广泛的应用。它们可以很容易建立在基于 IEEE 802.15.4 标准协议( RemoTI ™ 网络协议、 TIMAC 软件和用于 ZigBee ® 兼容解决方案的 Z-Stack ™ 软件)上面,或是专门的SimpliciTI ™ 网络协议上面。但是它们的使用不仅限于这些协议。例如 CC253x 系列还适合于 6LoWPAN 和无 线HART 的实现。
本手册的每一章描述了一个模块或外设的详细信息,但是并没有完全列出 CC253x 系列所有设备的全部功能。
关于详细的技术参数,比如功率消耗和 RF 性能,见设备具体的数据手册。
如前言所述, CC253x 设备系列为广泛的应用提供了解决方案。为了帮助用户开发这些应用,这一用户指南的重点是 CC253x 设备系列不同的构造模块的用法。关于详细的设备描述、完整的功能列表和性能参数,读者可以参见各个设备的数据手册。
为了方便获取相关信息,以下小节引导读者到本指南不同的章节。

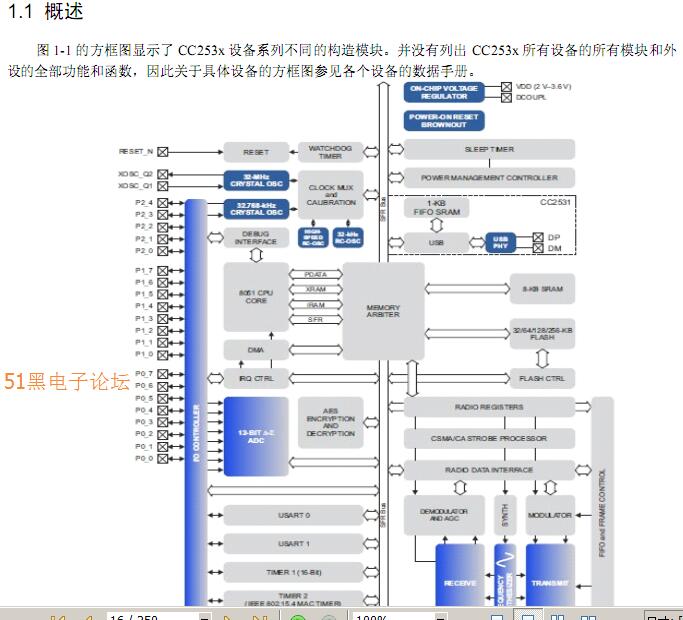

模块大致可以分为三种类型: CPU 和内存相关的模块;外设、时钟和电源管理相关的模块;无线电相关的模块。
1.1.1 CPU 和内存
CC253x 设备系列使用的 8051 8051 8051 8051 CPU CPU CPU CPU 内核 是一个单周期的 8051 兼容内核。它有三个不同的存储器访问总线( SFR 、 DATA 和 CODE/XDATA ),以单周期访问 SFR 、 DATA 和主 SRAM 。它还包括一个调试接口和一个 18输入的扩展中断单元。 CPU 和内存的详细功能见第 2 章。
中断控制器 提供了 18 个中断源,分为六个中断组,每组与四个中断优先级相关。当设备从空闲模式回到活动模式,也会发出一个中断服务请求。一些中断还可以从睡眠模式唤醒设备(供电模式 1-3 ),详细信息参见第 4 章。
内存仲裁器 位于系统中心,因为它通过 SFR 总线,把 CPU 和 DMA 控制器和物理存储器和所有外设连接在一起。内存仲裁器有四个存取访问点,访问每一个可以映射到三个物理存储器之一:一个 8-KB SRAM 、一个闪存存储器和一个 XREG/SFR 寄存器。它负责执行仲裁,并确定同时到同一个物理存储器的内存访问的顺 序 。
8-KB 8-KB 8-KB 8-KB SRAM SRAM SRAM SRAM 映射到 DATA 存储空间和 XDATA 存储空间的一部分。 8-KB SRAM 是一个超低功耗的 SRA M ,当数字部分掉电时(供电模式 2 和 3 )能够保留自己的内容。这对于低功耗应用是一个很重要的功能。
32/64/128/256 32/64/128/256 32/64/128/256 32/64/128/256 KBKBKBKB 闪存块 为设备提供了内电路可编程的非易失性程序存储器,映射到 CODE 和 XDATA 存
储空间。除了保存程序代码和常量,非易失性程序存储器允许应用程序保存必须保留的数据,这样在设备重新启动之后可以使用这些数据。使用这个功能,例如可以利用已经保存的网络具体数据,就不需要经过完整的启动、网络寻找和加入过程。
完整的pdf格式文档51黑下载地址(共250页):
CC2530中文数据手册完全版.pdf
(8.99 MB, 下载次数: 842)
|
