74LS148+74LS279数电实训抢答器PCB图与电路图及设计报告等资料

ID:325913 · 发表于 2018-6-11 09:03

关于抢答器的数电实训资料，由74LS148+74LS279+cd4511芯片构成，里面有一个地方需要注意，就是在148芯片的14脚和地线之间接一个104瓷片电容，在原理图和pcb中均没给出，请大家使用时需注意

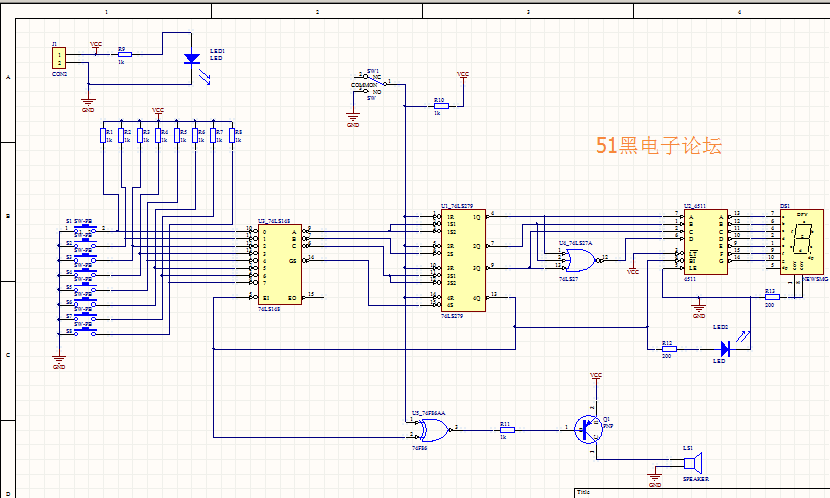

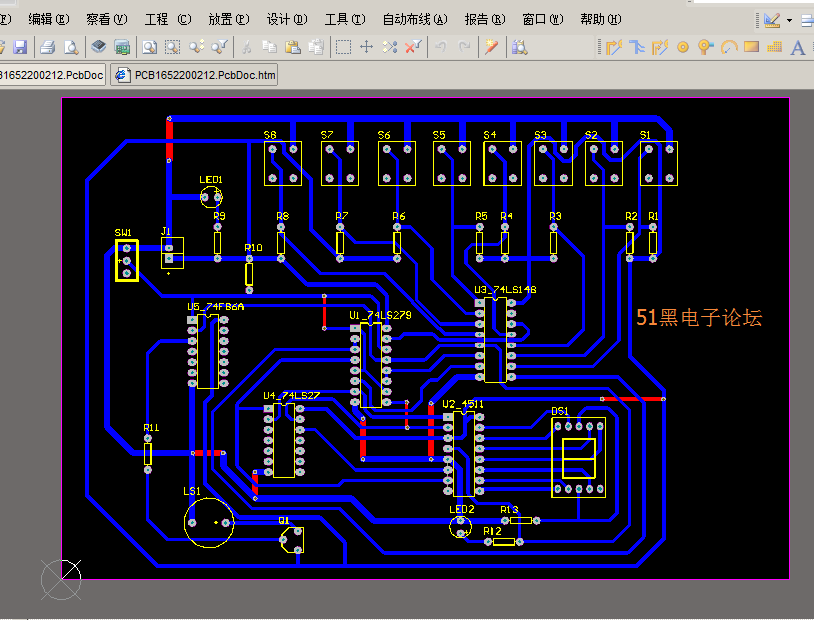

Altium Designer画的数电抢答器原理图和PCB图如下：(51hei附件中可下载工程文件)

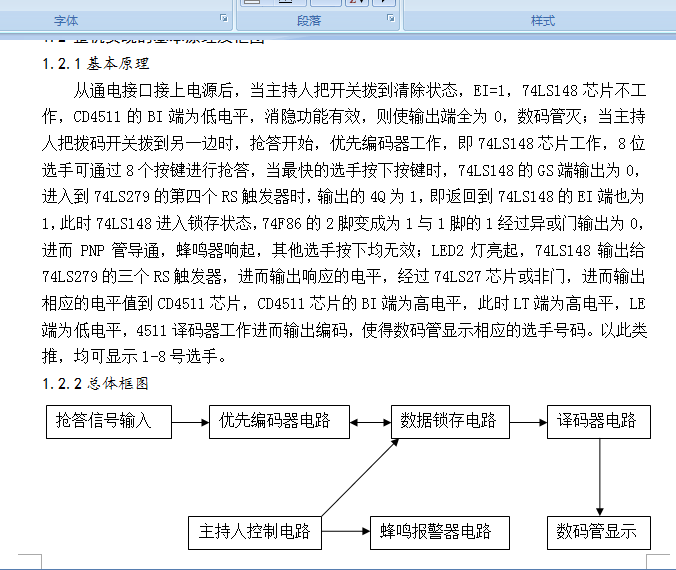

设计报告：

全部资料51hei下载地址：

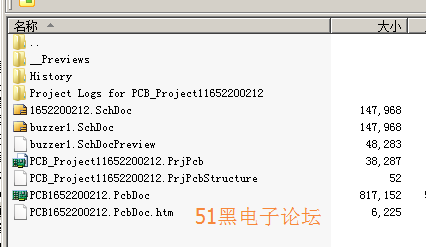

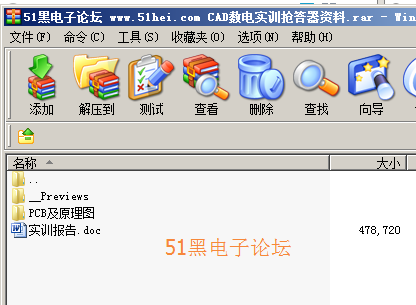

CAD数电实训抢答器资料.rar (3.35 MB, 下载次数: 152)
