论述x86系列笔记本一般电源设计以及上电和复位时序
第一章 笔记本主板电源架构
1.1 电源架构总览
通常情况下，笔记本由适配器或电池供电。常用适配器的典型输出电压为19.5V。

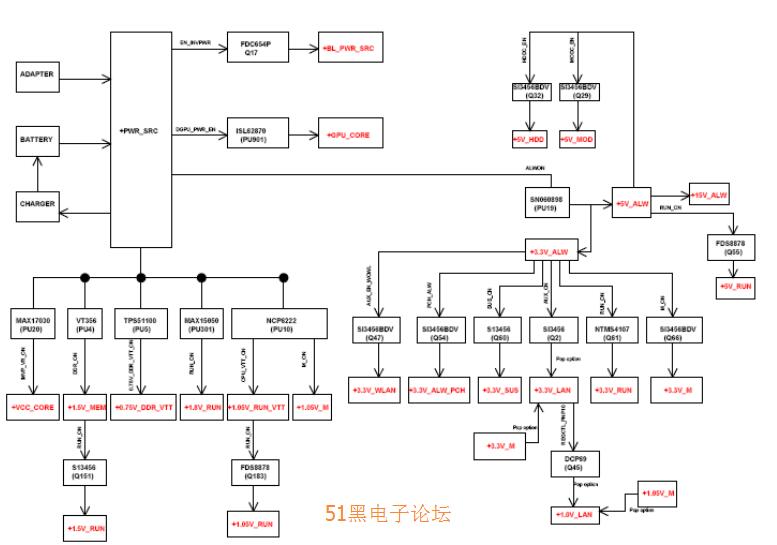

电池通常输出10.8V、14.4V 等。但主板内部各部分的工作电压并没有这么高。如 DDRIII内存工作电压通常为1.5V，LAN 工作电压为 3.3V，硬盘、MODEN 等需要5V 等等。除了工作电压不同以外，主板不同部分对电源的带负载能力要求也不同。例如 DDRII内存通常要求 1.5V电源能提供8A 左右的电流。而 CPU 则往往需要超过 30A 以上且变化速率很高的电流。针对不同要求，我们需要把适配器或电池提供的电，经过精确的变换之后，再分配给不同的部分。设计笔记本主板电源部分的目的，简单的说，就是利用适配器或电池提供的电能，为主板各个部分单独制定合适的供电方案。下图为一典型电源架构图。

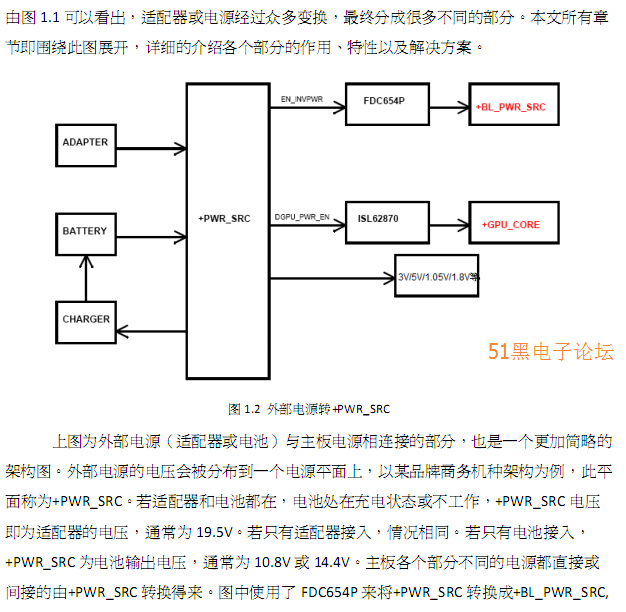

完整的pdf格式文档51黑下载地址：
笔记本主板电源概论.pdf
(3.14 MB, 下载次数: 45)
|
