51单片机IIC时序及对IIC器件使用时的一些理解和源程序

[复制链接]
跳转到指定楼层
楼主
ID:382067 发表于 2018-9-8 11:10 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
IIC时序在多种通讯方式中是明显比较复杂，他不仅在时间上有严格的要求，而且还具有多种模式。
新手往往对SCK,SDA还有读写应答时序很难理解，而且对主从机与接收发送机的关系很头疼。
这次整理了一些常用程序和个人理解，以及IIC协议讲解，希望对大家有帮助。

一、IIC通讯协议其实对大部分iic器件是通用的，但是它有不同的工作模式，比如说在单片机中，我们就学习了标准模式（PCF8591 A/D转换芯片），快速模式（24C02存储芯片），其实还有HS模式等等，目前我感觉得区别就是时间上的区别。


二、对于应答信号来说，虽然主机和从机的身份是固定的，但是接收方和发送方的身份是可以变化的，而且应答信号的产生是接收方发出的，所以比如说读的时候，主机是接收方，从机是发送方，主机在读完数据后，需要根据情况发出（非）应答信号；写的时候则是相反的，需要从机作出应答。


三、接收从机应答的时序和读时序其实很相似，都需要自从机接收数据。


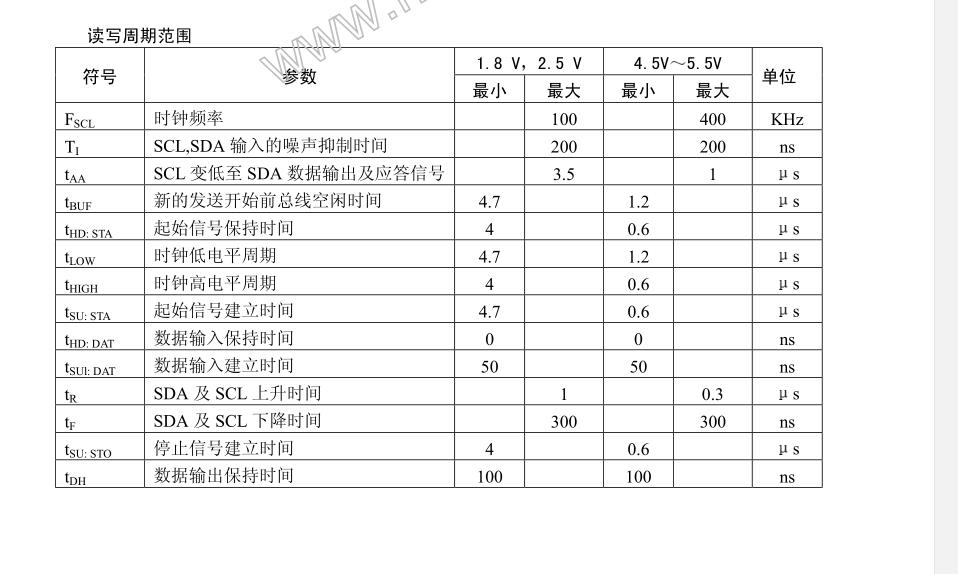

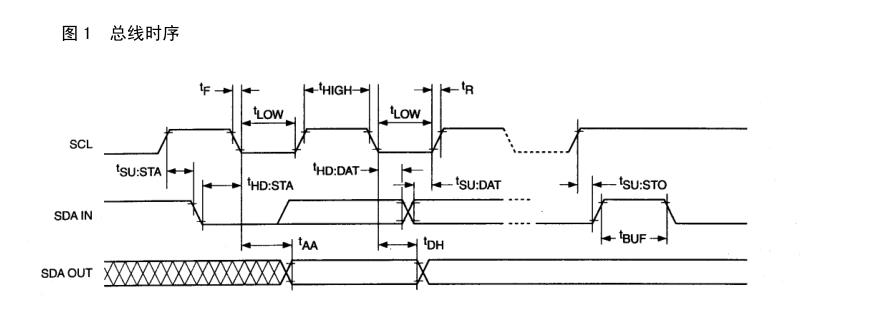

SDA_IN与起始、终止及写时序有关
SDA_OUT与应答、读时序有关

单片机源程序如下:
  1. /**********************BST-V51实验开发板例程************************
  2. *  平台：BST-V51 + Keil U3 + STC89C52
  3. *  名称：为IIC总线的基本驱动程序（此程序没有写主函数，只是一些IIC必备的子函数）
  4. *  晶振:11.0592MHZ
  5. *  说明：免费开源，不提供源代码分析.
  6. ******************************************************************/

  8. #include<reg51.h>
  9. #include <intrins.h>
  10. #define uint unsigned int
  11. #define uchar unsigned char
  12. sbit sda=P2^0;                          //IO口定义
  13. sbit scl=P2^1;

  15. void nop()
  16. {
  17.         _nop_();
  18.         _nop_();
  19. }
  20. /////////24C02读写驱动程序////////////////////
  21. void delay1(unsigned int m)
  22. {        unsigned int n;
  23.           for(n=0;n<m;n++);
  24. }

  26. void init()  //24c02初始化子程序
  27. {
  28.         scl=1;
  29.         nop();
  30.         sda=1;
  31.         nop();
  32. }

  34. void start()        //启动I2C总线
  35. {
  36.         sda=1;
  37.         nop();
  38.         scl=1;
  39.         nop();
  40.         sda=0;
  41.         nop();
  42.         scl=0;
  43.         nop();
  44. }

  46. void stop()         //停止I2C总线
  47. {
  48.         sda=0;
  49.         nop();
  50.         scl=1;
  51.         nop();
  52.         sda=1;
  53.         nop();
  54. }

  56. void writebyte(unsigned char j)  //写一个字节
  57. {
  58.         unsigned char i,temp;
  59.            temp=j;
  60.            for (i=0;i<8;i++)
  61.    {
  62.            temp=temp<<1;
  63.            scl=0;
  64.            nop();
  65.            sda=CY;                //temp左移时，移出的值放入了CY中
  66.            nop();
  67.            scl=1;                //待sda线上的数据稳定后，将scl拉高
  68.            nop();
  69.    }
  70.    scl=0;
  71.    nop();
  72.    sda=1;
  73.    nop();
  74. }

  76. unsigned char readbyte()   //读一个字节
  77. {
  78.    unsigned char i,j,k=0;
  79.    scl=0; nop(); sda=1;
  80.    for (i=0;i<8;i++)
  81.    {
  82.                 nop(); scl=1; nop();
  83.               if(sda==1)
  84.                 j=1;
  85.               else
  86.                 j=0;
  87.               k=(k<<1)|j;
  88.                   scl=0;
  89.         }
  90.            nop();
  91.         return(k);
  92. }

  94. void clock()         //I2C总线时钟
  95. {
  96.    unsigned char i=0;
  97.    scl=1;
  98.    nop();
  99.    while((sda==1)&&(i<255))
  100.              i++;
  101.    scl=0;
  102.    nop();
  103. }
复制代码

所有资料51hei提供下载:

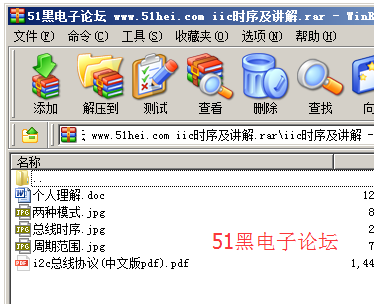

iic时序及讲解.rar (1.4 MB, 下载次数: 43)
