DX-BT12双模蓝牙模块PCB封装调试与iOS源码资料下载

ID:404357 · 发表于 2018-9-30 12:50

BT12双模蓝牙模组采用台湾络达Airoha推出的蓝牙双模芯片AB1122，采用标准的SPP Profile实现传统蓝牙的数据透传，并通过内嵌的数据透传专用Service实现基于GATT的BLE数据透传。BT12 双模蓝牙模组支持串口命令模式，用于实现外部MCU与模组的交互。用户可通过串口命令对模组进行参数配置和一些控制，如修改蓝牙名称，地址，控制模组进入配对，关机等等

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

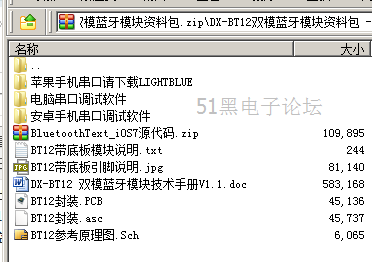

内含ios源码：

二．特点：
蓝牙协议：Bluetooth Specification V4.0 BLE,收发没有字节限制, 拥有比传统蓝牙有更远
的距离通信
工作频率：2.4GHz ISM band
调制方式：GFSK(Gaussian Frequency Shift Keying)
灵敏度：≤-84dBm at 0.1% BER
安全特性：Authentication and encryption
支持服务：Central & Peripheral UUID FFE0,FFE1,FFE2(FFE0为服务UUID,FFE1为读数据
   通道，FFE2为写数据通道)
功耗：低功耗模式：待机电流1-3mA, 苹果手机传输时3mA，安卓手机传输时8mA。
正常工作模式：待机为8mA，传输时8mA。
供电电源：+3.3VDC 50mA
外观尺寸：22mm x 12mm x 2mm
蓝牙认证：ROHS  REACH
传输距离：10-12米
三．应用领域：
该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与智能手机之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。
※ 蓝牙GPS
※ 蓝牙无线数据传输；
※ 工业遥控、遥测；
※ POS系统，无线键盘、鼠标；
※ 交通,井下定位、报警；
※ 自动化数据采集系统；
※ 无线数据传输；银行系统；
※ 无线数据采集；
※ 楼宇自动化、安防、机房设备无线监控、门禁系统；

※ 智能家居、工业控制；
※ 汽车检测设备；
※ 政府路灯节能设备
※ 无线LED显示屏系统
※ 蓝牙操纵杆、蓝牙游戏手柄
※ 蓝牙打印机
※ 蓝牙遥控玩具
※ 防丢器、LED灯控

四．物理特征：

Operating Frequency Band	2.4GHz ISM band
Bluetooth Specification	2.0+BLE4.0
Output Power Class	Class 2
Operating Voltage	3.3V
Host Interface	UART
Dimension	22mm (L) x 12 (W) mm x 2mm (H)

五．工作电压：

项目	Min.	Typ.	Max.	Unit
IO供电电压(VDDIO)	1.7		3.6	V
Battery Input(BAT_P) (LI_MODE_N = 0)	2.7		4.2	V
Battery Input(BAT_P) (LI_MODE_N = 1)	2		3.6	V
Charger supply voltage(VCHG)	4.5	5	6.5	V

六．透传参数：

1．UART参数

波特率	9600~3000000 (默认值9600)
数据位	8
停止位	1
校验位	无
硬件流控	可配置(缺省不使能)
发送单包最大字节数	tes

2．数据吞吐量

SPP数据吞吐量：

RX	TX
105987B/s	85055B/s

BLE数据吞吐量：

UART->DX-BT12->IPhone 5			UART->DX-BT12->Android
波特率		3000000	波特率	3000000
连接间隔时间(ms)		18.75	连接间隔时间(ms)	18.75
串口数据包大小(bytes)		20	串口数据包大小(bytes)	20
发送间隔(ms)		连续发送	发送间隔(ms)	连续发送
吞吐量(bytes/sec)		4291	吞吐量(bytes/sec)	4274
IPhone5->DX-BT12->UART			Android->DX-BT12->UART
波特率	3000000		波特率		3000000
连接间隔时间(ms)	18.75		连接间隔时间(ms)		18.75
Characteristic写方式	Write without Response		Characteristic写方式		Write without Response
App数据包大小(bytes)	53260		发送文件大小(bytes)		50000
发送间隔(ms)	20		发送间隔(ms)		50
吞吐量(bytes/sec)	4635		吞吐量(bytes/sec)		1916

此表格参数仅做参考，不代表模组能支持的最大数据吞吐量。

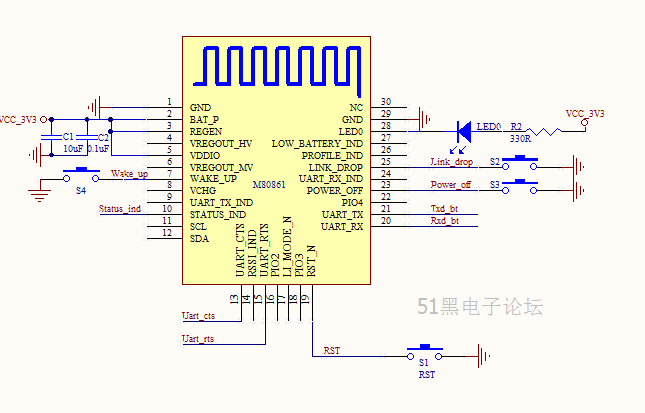

七．应用电路图：

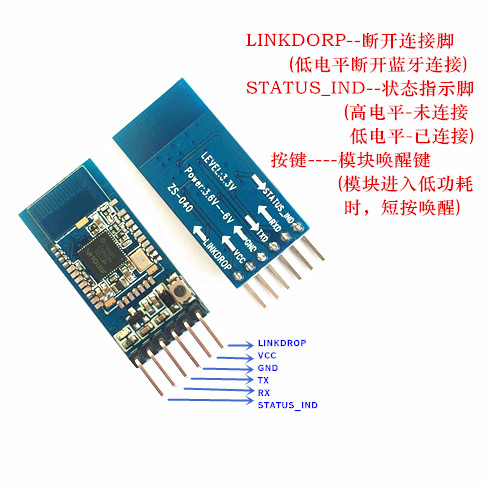

八．管脚功能描述：

PIN	I/O	Name	Description
1	P	GND	Ground
2	P	BAT_P	Module电源输入PIN（2.7V~4.2V)，默认为3.3V。注意：当关闭 Module 电源后，MCU 与 Module 连接的 IO 都必须输出低电平.
3	I	REGEN	Module上电检测脚，需要上拉至VBAT(注：必须要拉高，否则模块启动不了)
4	P	VREGOUT_HV	3.3V LDO 输出PIN，此电源最大输出电流为300mA
5	P	VDDIO	Module IO口供电电源（1.7~3.6V, 客户可以根据需要的IO电压大小自己配置此范围内的电压大小，默认为3.3V）
6	P	VREGOUT_MV	内部 1.8V LDO 输出 PIN，此电源最大输出电流为200mA
7	I	WAKE_UP	模组唤醒引脚： 1. 当Moudle进入休眠状态时，此PIN若检测到上升沿变化时Moudle被唤醒，唤醒之后Moudle进入配对（上电默认为高）。 2. 当 Module 启用 Sniff 模式后(串口命令设定），MCU给Module发送数据时必须先拉低此引脚唤醒 Module，然后延迟2ms或以上再传送数据.
8	P	NC	NC
9	O	NC	NC
10	O	STATUS_IND	蓝牙连接状态指示脚：高电平-蓝牙未连接低电平-蓝牙已连接（此处包括EDR及BLE）。
11	N/A	NC	NC
12	N/A	NC	NC
13	I	UART_CTS	UART 流控，默认启用流控功能，当Module 检测到此 PIN为高电平时，表示 MCU 处理不过来 Module 会停止给MCU 传输数据，Module 会等到这个 PIN 为低电平时再启动数据传输。
14	O	NC	NC
15	O	UART_RTS	UART 流控，默认启用流控功能，当 Module 数据处理不过来时，此 IO 输出高电平告知 MCU；为低电平时可以正常接收 MCU 的数据。
16	I	NC	NC
17	I	NC	NC
18	I/O	PIO3	GPIO
19	I	RST_N	Module复位引脚：低电平有效
20	I	UART_RX	模组数据接收端口
21	O	UART_TX	模组数据发送端口
22	I/O	PIO4	GPIO
23	I	POWER_OFF	模组关机引脚，上拉输入当此PIN检测到50ms以上的低电平时Module关机
24	I	GPIO20	GPIO
25	I	LINK_DROP	模组断开引脚：当模组在连接状态下此PIN检测到50ms以上低脉冲时模组断开当前连接，进入配对(此PIN上电默认为高)
26	O	NC	NC
27	O	NC	NC
28	O	LED0	蓝牙工作指示灯(未连接状态：均匀慢速闪烁800ms-on，800ms-off；连接状态：常亮)，此脚为开漏输出.
29	P	GND	Ground
30	NC	NC	NC

九．外形尺寸：

十．LAYOUT注意事项

DX-BT12 蓝牙模块工作在2.4G 无线频段，应尽量避免各种因素对无线收发的影响，注意以下几点：

1、包围蓝牙模块的产品外壳避免使用金属，当使用部分金属外壳时，应尽量让模块天线部分远离金属部分。

2、产品内部金属连接线或者金属螺钉，应尽量远离模块天线部分。

3、模块天线部分应靠载板PCB 四围放置，不允许放置于板中，且天线下方载板铣空，与天线平行的方向，不允许铺铜或走线。直接把天线部分直接露出载板，也是比较好的选择。

4、模块下方尽量铺大片GND，走线尽量往外围延伸。

5、建议在基板上的模块贴装位置使用绝缘材料进行隔离，例如在该位置放一个整块的丝印（TopOverLay）

十一．AT指令集

用户可以通过串口和蓝牙芯片进行通信，串口使用 Tx, Rx两根信号线，波特率支持 1200,2400,4800,9600,14400,19200,38400,57600,115200bps。串口缺省波特率为9600bps。

指令集详细说明（模块未连接时为AT模式，连接上后为透传模式）

DX-BT12 双模蓝牙串口模块指令为 Command 指令集。

（注：发 AT 指令时必须以回车换行或者\r\n、16进制为0D0A结尾， AT 指令只能在模块未连接状态下才能生效，一旦蓝牙模块与设备连接上，蓝牙模块即进入数据透传模式）

AT命令格式举例(图一为AT测试命令，图二为将蓝牙名称改为1234)：

指令详细说明

（AT 指令必须大写，均以回车、换行字符结尾：\r\n）

1、获取软件版本号：

指令	响应	参数
AT+VERSION	+VERSION=<Param>	Param：软件版本号

2、获取SPP 2.0蓝牙地址：

指令	响应	参数
AT+SPPMAC	+ SPPMAC =<Param>	Param：模块蓝牙地址

3、获取BLE 4.0蓝牙地址：

指令	响应	参数
AT+LEMAC	+ LEMAC =<Param>	Param：模块蓝牙地址

4、设置/查询SPP 2.0设备名称：（重启生效）

指令	响应	参数
AT+SPPNAME<Param>	OK	Param：蓝牙设备名称默认名称：“BT12” 最长：18 字节
AT+SPPNAME	+NAME=<Param>	Param：蓝牙设备名称默认名称：“BT12” 最长：18 字节

例如：

1. 发送设置：

AT+SPPNAME1234\r\n ——设置模块设备名为：“1234”

返回：

OK\r\n ——设置模块设备名为：“1234”成功

2. 发送查询：

AT+SPPNAME\r\n ——查询模块设备名返回：

+SPPNAME=BT12\r\n ——返回模块设备名为：“ BT12”

5、设置/查询BLE 4.0设备名称：（重启生效）

指令	响应	参数
AT+LENAME<Param>	OK	Param：蓝牙设备名称默认名称：“BT12” 最长：18 字节
AT+LENAME	+NAME=<Param>	Param：蓝牙设备名称默认名称：“BT12” 最长：18 字节

6、设置/查询—串口波特率：

指令	响应	参数
AT+BAUD<Param>	OK	Param：波特率（bits/s）取值如下（十进制）： 1——1200 2——2400 3——4800 4——9600 5——19200 6——38400 7——57600 8——115200 默认设置：4
AT+BAUD	+BAUD=<Param>

举例：设置串口波特率：38400

1. 发送设置：

AT+BAUD6 \r\n

返回：

OK\r\n ——设置模块波特率为：“38400”成功

2. 发送查询：

AT+BAUD\r\n

返回：

+BAUD=6\r\n

7、软件重启：

指令	响应	参数
AT+RESET	OK	无

8、软件关机：

指令	响应	参数
AT+PWROFF	OK	无

9、设置上电是否进入低功耗(此命令不能掉电保存)：

指令	响应	参数
AT+PWRM<Param>	+PWRM=<Param>	Param：（0、1）
	OK	1——进入低功耗 0——正常工作默认值：0
AT+PWRM	+PWRM=<Param>	1——进入低功耗 0——正常工作默认值：0

注：进入低功耗模式之后，要想发送指令，此时要把第7脚拉低或重启，才可以发送

10、查询\设置BLE广播时间：

指令	响应	参数
AT+ADVI<Param>	+ADVI=<Param> OK	Param：（ms）
		单位为1ms 默认：165ms
AT+ADVI	+ ADVI =<Param>

11、设置GPIO口：

指令	响应	参数
AT+GPIO<Param>	+ GPIO =<Param> OK	Param：（1R1、1R0、2R1、2R0、3R1、3R0）
		对应IO口： GPIO3：1R1 高 1R0 低 GPIO4：2R1 高 2R0 低 GPIO20：3R1高 3R0 低
AT+ GPIO	+ GPIO =<Param>
