AD的交互式布局
传统的布局，是在PCB编辑器内布局摆放零件。交互式布局，是把电脑的屏幕分成两个窗口，同时打开原理图编辑器和PCB编辑器，在原理图编辑器中选中一批零件，PCB图中也自动选中这一批零件，然后把这一批零件进行相邻布局。这样做的好吃是在PCB板中看不起哪一个零件应当相连紧挨放置，而在原理图中看的很容易很清楚。
操作过程：点击屏幕顶部菜单WINDOW----tile vertically----

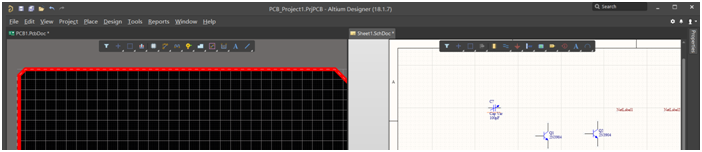

屏幕同时显示SCH图和PCB图，在SCH图中任意位置点击一下 选中SCH图-----Tools----cross select mode----启动了SCH交互选择，同样，启动PCB交互选择：在PCB图中任意位置点击一下选中PCB图------tools-----cross select mode-----启动了PCB图的交互式选择功能，此时，在SCH图中选中一批或一个零件，PCB图中这批零件也同时被选中-----开始对这批零件布局。
