3.2 原理图元器件编辑器
制作元件和建立元件库是在 Altium Designer 6的元件库编辑器环境下进行的。用户可以创建一个新的元件库作为自己使用的专用库，把平时自己创建的新元件放置到这个专用库中，供绘制原理图时使用。
3.2.1 启动原理图元件库编辑器
1．执行菜单命令 File\New\ Project \PCB Project， 创建一个PCB 项目文档，命名为“My lib.PrjPCB”。

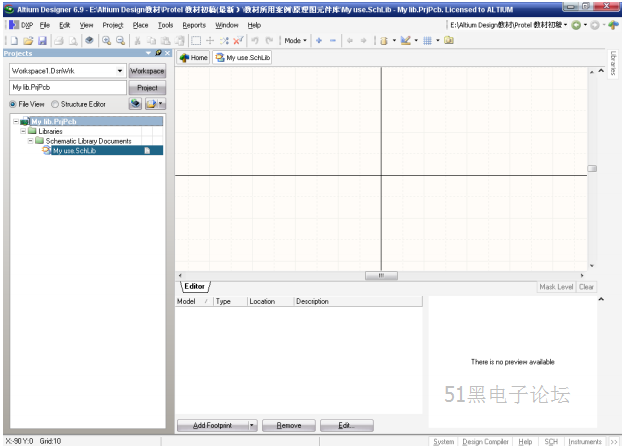

2．执行菜单File\New\Library\Schematic Library命令，创建一个原理图元件库文档，另存命名为“My use.SCHLIB”，启动进入原理图元件库编辑器工作界面，如图3-4所示。
原理图元件库编辑器与原理图设计编辑器界面相似，主要有主菜单栏、标准工具栏。左侧是项目文件工作区面板，右面是编辑工作区。不同的是在元件编辑区有一个十字坐标轴，将元件工作区划分为四个象限，一般我们在第四象限进行元件的编辑工作。
3.2.2 绘图工具
执行菜单命令 View\Toolbars\Utilities，显示Utilities工具栏，单击 Utilities工具栏 按钮，弹出如图所示 3-5绘图工具。绘图工具栏上各按钮的功能见表 3-1所示。绘图工具中的命令也可以从Place下拉菜单中直接选取命令。
3.3 创建分立元器件
在实际应用中，经常会遇到在 Altium Designer 6 提供的库中找不到的元件或库中的元件与实际元件有一定的差异，这时就需要自己创建元件库，根据不同的情形，创建新元件一般可用两种方法：一种是对原有元器件编辑修改；另一种是绘制新元件。下面结合实例分别介绍这两种创建新元件的方法。
3.3.1 对原有元器件编辑修改
在实际应用中，经常遇到这样的情形，所需要的元件符号与 Altium Designer 6 自带的元件库中的元件符号大同小异，这时就可以把元件先复制过来，然后稍加编辑修改即可创建出所需的新元件。用这样的方法可以大大提高了创建新元件的效率，起到事半功倍的效果，。 下面以如图 3-11所示的稳压二极管为例来进行说明。
1．打开第二节所创建的My use.Schlib原理图元件库文件。
2. 执行菜单命令 File\Open，在选择文件打开对话框中找到“Miscellaneous Devices.SchLib”文件所在目录（默认安装目录C:\Program Files\Altium Designer 6\Library） ，然后选择“Miscellaneous Devices.SchLib”文件，双击该文件名或单击对话框下面的【打开】按钮，显示图 3-12所示的“Ectract Sources or Install（释放或安装集成库）”对话框，确认要对集成库进行什么操作，点击【Extract Sources】释放集成库按钮，即可调出该库中的原理图库文件。注意在 Altium Designer 6元件库中都为集成库，即集原理图元件库、元件封装库等为一体的库。
3．在“Project”面板上双击“Miscellaneous Devices.SchLib”文档图标，打开该文件。系统进入元件库编辑器状态。
4． 单击工作面板下部的SCH标签， 选择SCH Library即可进入到元件库编辑管理状态，如图3-13 所示。

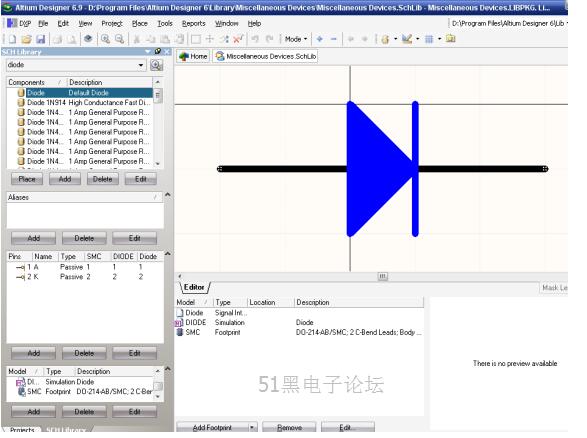

5．在“Miscellaneous Devices.SchLib”中找到“Diode”，如上图3-13所示。
6．执行菜单命令 Tools\Copy Component ，显示“Destination Library（选择目标库文件）”对话框，此处应选择自己创建的库文件“My use.SchLib” ，如图3-14所示。点击对话框下面的【OK】按钮，就将元器件“Diode”从库文件“Miscellaneous Devices.SchLib”复制到自己创建的库文件“My use.SchLib”中，如图 3-15所示。
