基于单片机控制的篮球比赛计时、计分系统设计与仿真

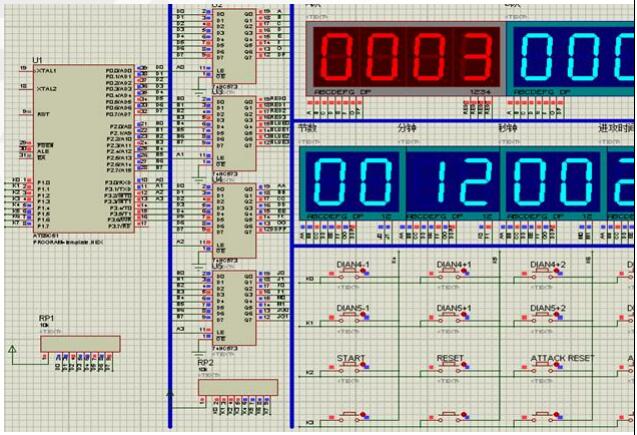

本设计中计时时间显示模块采用一个 4 位一体 7 段式共阴极数码管显示， 计分分数显示模块采用两
个两位一体 7 段式共阴极数码管分别显示甲乙两队得分。并且使用 74hc573 芯片驱动该数码管，使数
码管正常显示。其具体电路
1.5.2 软件设计
本设计软件设计部分采用模块化程序设计， 程序部分由主程序、 延时子程序、T0 中断服务程序、按

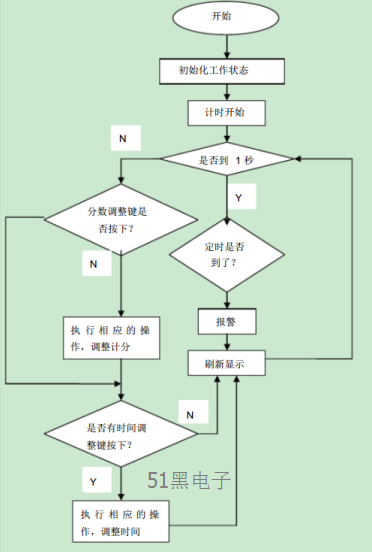

键扫描子程序、数码管显示子程序、定时设置子程序、结束报警显示子程序。程序的总流程图如图
1.6 测试结果与分析
在程序没有显示错误情况下，运行仿真，
首先发现 LED 不能正常按照初始值亮起，后经长时间检查程序发现头文件写错，再次发现按减分键后并
不能让其中一对减分，仔细观察发现不是图的问题，在调试程序时发现是按键程序在写 dec 减分时出现
问题
2 设计总结
在这次实验中，我学到了很多东西，这次试验是一次比较综合的一次实验， 结合了键盘和数码管的知识，
对设计电路是一个考验，因此这也导致了软件的设计也更难。
参考文献

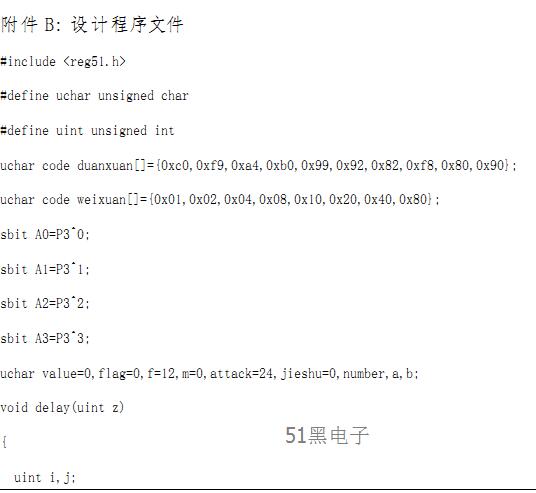

附件 A :设计图纸文件
完整的pdf格式文档51黑下载地址：
ying.pdf
(564.73 KB, 下载次数: 18)
|
