C8051F920/30引脚图与中文资料下载,低功耗51单片机

ID:408937 · 发表于 2018-10-13 11:22

低功耗的一个选项

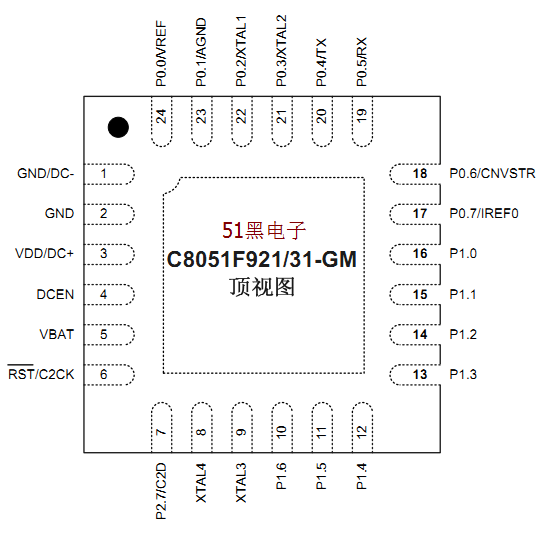

C8051F920/30-GM引脚图：

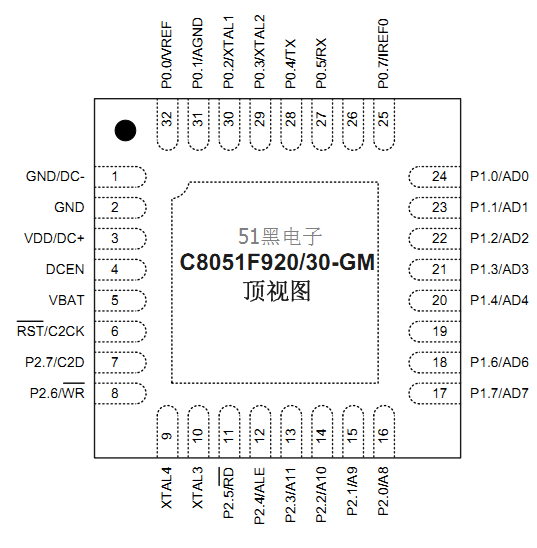

C8051F920/30-GQ引脚图：

具有片内上电复位、VDD 监视器、看门狗定时器和时钟振荡器的 C8051F93x-C8051F92x
器件是真正能独立工作的片上系统。FLASH 存储器还具有在系统重新编程能力，可用于非易
失性数据存储，并允许现场更新 8051 固件。用户软件对所有外设具有完全的控制，可以关断
任何一个或所有外设以节省功耗。
片内 Silicon Labs二线（C2）开发接口允许使用安装在最终应用系统上的产品 MCU进行
非侵入式（不占用片内资源）、全速、在系统调试。调试逻辑支持观察和修改存储器和寄存器，
支持断点、单步、运行和停机命令。在使用 C2进行调试时，所有的模拟和数字外设都全功能
运行。两个 C2 接口引脚可以与用户功能共享，使在系统编程和调试功能不占用封装引脚。
每种器件都可在工业温度范围（-40℃到+85℃）内用 0.9V ~ 1.8V 或 1.8V ~ 3.6V的电压工
作。端口 I/O 和/RST 引脚可容许高达 5V 的输入信号。C8051F930/20 有 32 脚 QFN 和 LQFP
两种封装，C8051F931/21为 24 脚 QFN封装，均为无铅封装（符合 RoHS 标准）。定货信息见
表 2.1。原理框图见图 1.1 ~ 图1.4。
