在致力于实现“全集成自动化”(TIA, Totally Integrated Automation) 的过程中，作为 SIMATIC 中的一员，S7-1200 产品系列和 STEP 7 Basic 编程软件包为您提供了创建自动化应用的工具。 S7-1200 紧凑型控制器设计紧凑、成本低廉且功能强大，是控制小型应用的完美解决方案。
本文档中的示例将引导您初步了解 S7-1200 系列，在尽可能短的时间内教会您基本技巧。
S7-1200 CPU 具有集成电源和各种板载输入与输出电路，是功能强大的控制器。 下载程序后，CPU 监视输入并根据用户程序逻辑更改输出，用户程序逻辑可以包含布尔逻辑、计数器、定时器和复杂数学运算。
① 电源连接器
② 可拆卸用户接线连接器（门后面）
③ 板载 I/O 的状态 LED
④ PROFINET 连接器（CPU 的底部）
ཱ
ི 为了与编程设备通信，CPU 提供了内置 PROFINET 端口。借助 PROFINET 网络，CPU 可以与 HMI 面板或其它 CPU 通信。
1.1 有关 CPU 工作原理的基本信息
1.1.1 每个扫描周期均执行的任务
扫描周期使用户程序在某个给定的周期内执行时保持逻辑一致，避免物理输出点出现抖动，否则可能多次改变过程映像输出区中的状态。每个扫描周期都包括写入输出、读取输入、执行用户程序指令以及执行系统维护或后台处理。 在默认条件下，所有数字量和模拟量 I/O 点都使用被称作“过程映像”的内部存储区与扫描周期同步更新 I/O。 过程映像包含 CPU、信号板和信号模块上的物理输入（“I 存储器”）和输出（“Q 存储器”）的快照。
CPU 的操作模式
CPU 有以下三种操作模式：STOP 模式、STARTUP 模式和 RUN 模式。CPU 前面的状态 LED 指示当前操作模式。
● 在 STOP 模式下，CPU 不执行任何程序，用户可以下载项目。
● 在 STARTUP 模式下，CPU 会执行任何启动逻辑（如果存在）。在 STARTUP 模式下不处理任何中断事件。
● 在 RUN 模式下，重复执行扫描周期。在程序循环阶段的任何时刻都可能发生和处理中断事件。
说明
CPU 处于 RUN 模式下时，无法下载任何项目。只有在 CPU 处于 STOP 模式时，才能下载项目。
该 CPU 没有用于更改操作模式（STOP 或 RUN）的物理开关。 在设备配置中组态 CPU 时，应在 CPU 属性中组态启动行为。 STEP 7 Basic 提供了用于更改 在线 CPU 操作模式 (页 58)的操作面板。
完整的pdf格式文档51黑下载地址（共67页）：

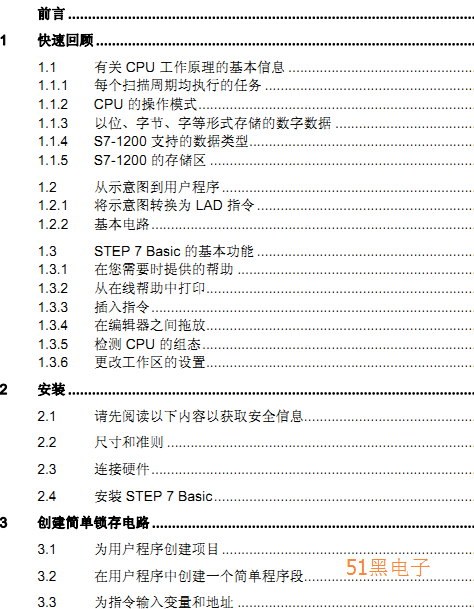

S7-1200入门指南.pdf
(3.4 MB, 下载次数: 38)
|
