AD9833信号发生器的STM32源程序与原理图等资料下载

ID:403379 · 发表于 2018-11-14 22:50

AD9833+STM32 信号发生器源程序

电路原理图如下：

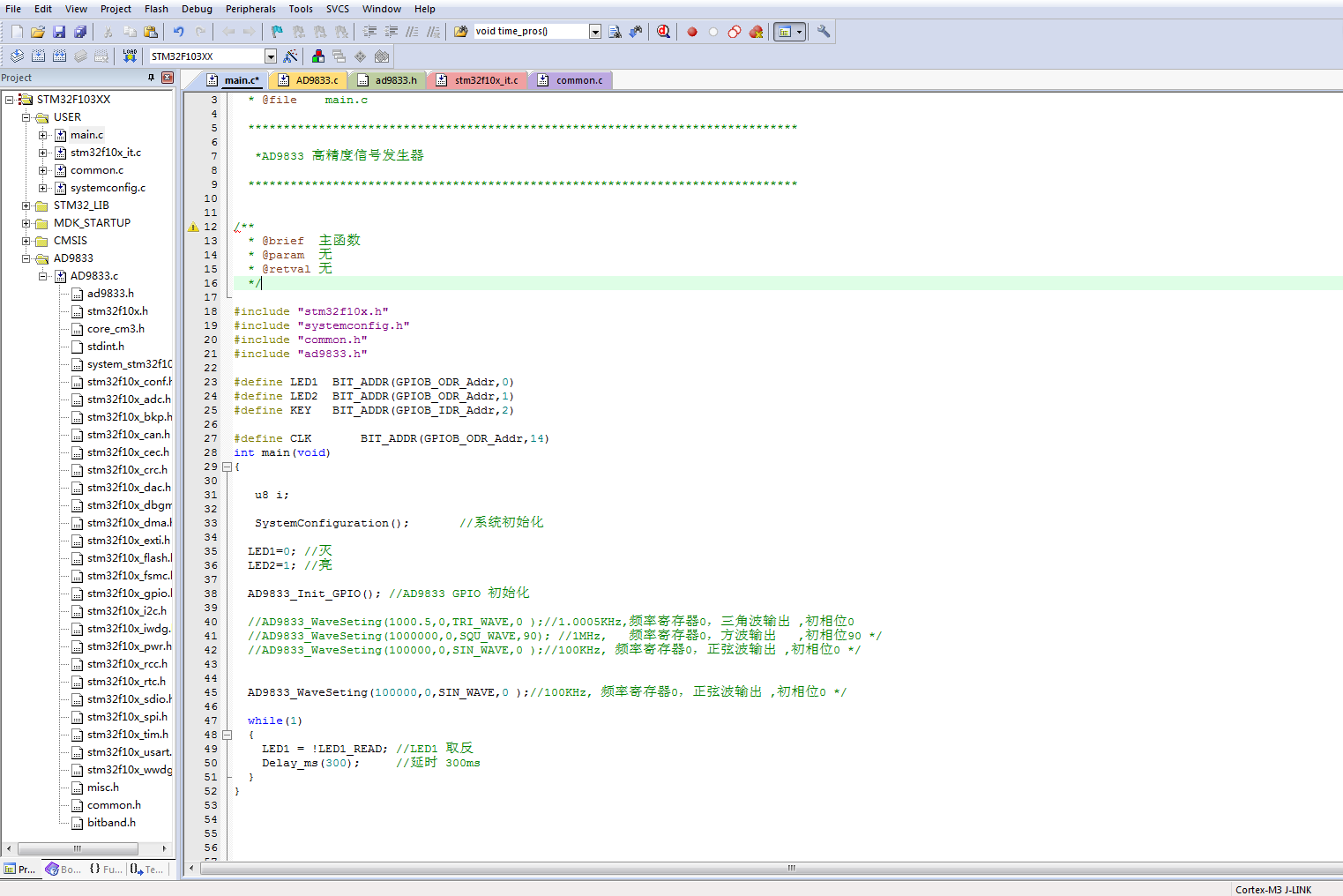

AD9833的stm32单片机源程序如下:

/*
******************************************************************************
程序参考ADI，仅供参考交流和学习
******************************************************************************
*/
#include "ad9833.h"
#include "common.h"
//***************************
// Pin assign
// STM32 AD9833
// GPIOB_Pin_15 ---> FSYNC
// GPIOB_Pin_14 ---> SCK
// GPIOB_Pin_13 ---> DAT
//***************************
/*端口定义 */
#define PORT_FSYNC GPIOB
#define PIN_FSYNC GPIO_Pin_15
#define PORT_SCK GPIOB
#define PIN_SCK GPIO_Pin_14
#define PORT_DAT GPIOB
#define PIN_DAT GPIO_Pin_13
//****************************************************************
#define FSYNC_0() GPIO_ResetBits(PORT_FSYNC, PIN_FSYNC)
#define FSYNC_1() GPIO_SetBits(PORT_FSYNC, PIN_FSYNC)
#define SCK_0() GPIO_ResetBits(PORT_SCK, PIN_SCK)
#define SCK_1() GPIO_SetBits(PORT_SCK, PIN_SCK)
#define DAT_0() GPIO_ResetBits(PORT_DAT, PIN_DAT)
#define DAT_1() GPIO_SetBits(PORT_DAT, PIN_DAT)
//初始化AD9833 GPIO
void AD9833_Init_GPIO()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitStructure.GPIO_Pin = PIN_FSYNC|PIN_SCK|PIN_DAT;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(PORT_SCK, &GPIO_InitStructure);
}
/*
*********************************************************************************************************
* 函数名: AD9833_Delay
* 功能说明: 时钟延时
* 形参: 无
* 返回值: 无
*********************************************************************************************************
*/
static void AD9833_Delay(void)
{
uint16_t i;
for (i = 0; i < 1; i++);
}
/*
*********************************************************************************************************
* 函数名: AD9833_Write
* 功能说明: 向SPI总线发送16个bit数据
* 形参: TxData : 数据
* 返回值: 无
*********************************************************************************************************
*/
void AD9833_Write(unsigned int TxData)
{
unsigned char i;
SCK_1();
//AD9833_Delay();
FSYNC_1();
//AD9833_Delay();
FSYNC_0();
//AD9833_Delay();
for(i = 0; i < 16; i++)
{
if (TxData & 0x8000)
DAT_1();
else
DAT_0();
AD9833_Delay();
SCK_0();
AD9833_Delay();
SCK_1();
TxData <<= 1;
}
FSYNC_1();
}
/*
*********************************************************************************************************
* 函数名: AD9833_WaveSeting
* 功能说明: 向SPI总线发送16个bit数据
* 形参: 1.Freq: 频率值, 0.1 hz - 12Mhz
2.Freq_SFR: 0 或 1
3.WaveMode: TRI_WAVE(三角波),SIN_WAVE(正弦波),SQU_WAVE(方波)
4.Phase : 波形的初相位
* 返回值: 无
*********************************************************************************************************
*/
void AD9833_WaveSeting(double Freq,unsigned int Freq_SFR,unsigned int WaveMode,unsigned int Phase )
{
int frequence_LSB,frequence_MSB,Phs_data;
double frequence_mid,frequence_DATA;
long int frequence_hex;
/*********************************计算频率的16进制值***********************************/
frequence_mid=268435456/25;//适合25M晶振
//如果时钟频率不为25MHZ，修改该处的频率值，单位MHz ，AD9833最大支持25MHz
frequence_DATA=Freq;
frequence_DATA=frequence_DATA/1000000;
frequence_DATA=frequence_DATA*frequence_mid;
frequence_hex=frequence_DATA; //这个frequence_hex的值是32位的一个很大的数字，需要拆分成两个14位进行处理；
frequence_LSB=frequence_hex; //frequence_hex低16位送给frequence_LSB
frequence_LSB=frequence_LSB&0x3fff;//去除最高两位，16位数换去掉高位后变成了14位
frequence_MSB=frequence_hex>>14; //frequence_hex高16位送给frequence_HSB
frequence_MSB=frequence_MSB&0x3fff;//去除最高两位，16位数换去掉高位后变成了14位
Phs_data=Phase|0xC000; //相位值
AD9833_Write(0x0100); //复位AD9833,即RESET位为1
AD9833_Write(0x2100); //选择数据一次写入，B28位和RESET位为1
if(Freq_SFR==0) //把数据设置到设置频率寄存器0
{
frequence_LSB=frequence_LSB|0x4000;
frequence_MSB=frequence_MSB|0x4000;
//使用频率寄存器0输出波形
AD9833_Write(frequence_LSB); //L14，选择频率寄存器0的低14位数据输入
AD9833_Write(frequence_MSB); //H14 频率寄存器的高14位数据输入
AD9833_Write(Phs_data); //设置相位
//AD9833_Write(0x2000); /**设置FSELECT位为0，芯片进入工作状态,频率寄存器0输出波形**/
}
if(Freq_SFR==1) //把数据设置到设置频率寄存器1
{
frequence_LSB=frequence_LSB|0x8000;
frequence_MSB=frequence_MSB|0x8000;
//使用频率寄存器1输出波形
AD9833_Write(frequence_LSB); //L14，选择频率寄存器1的低14位输入
AD9833_Write(frequence_MSB); //H14 频率寄存器1为
AD9833_Write(Phs_data); //设置相位
//AD9833_Write(0x2800); /**设置FSELECT位为0，设置FSELECT位为1，即使用频率寄存器1的值，芯片进入工作状态,频率寄存器1输出波形**/
}
if(WaveMode==TRI_WAVE) //输出三角波波形
AD9833_Write(0x2002);
if(WaveMode==SQU_WAVE) //输出方波波形
AD9833_Write(0x2028);
if(WaveMode==SIN_WAVE) //输出正弦波形
AD9833_Write(0x2000);
}

复制代码

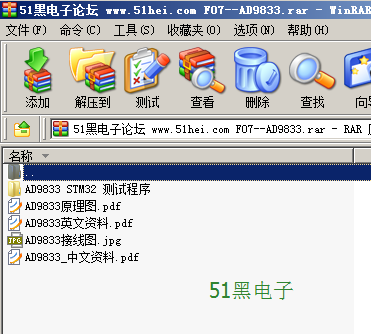

所有资料51hei提供下载:
