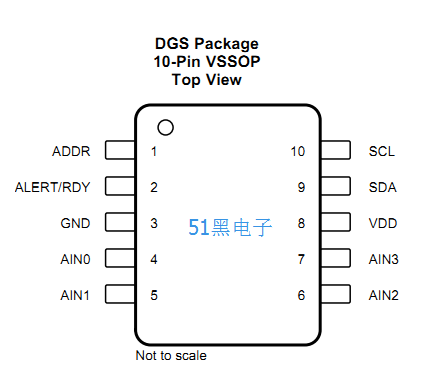

ADS1115引脚图：

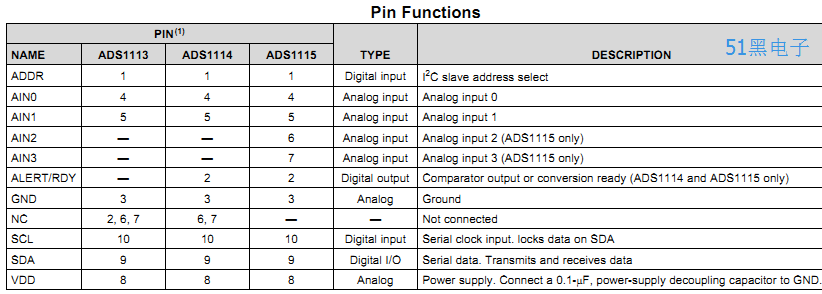

ADS1115管脚功能定义：

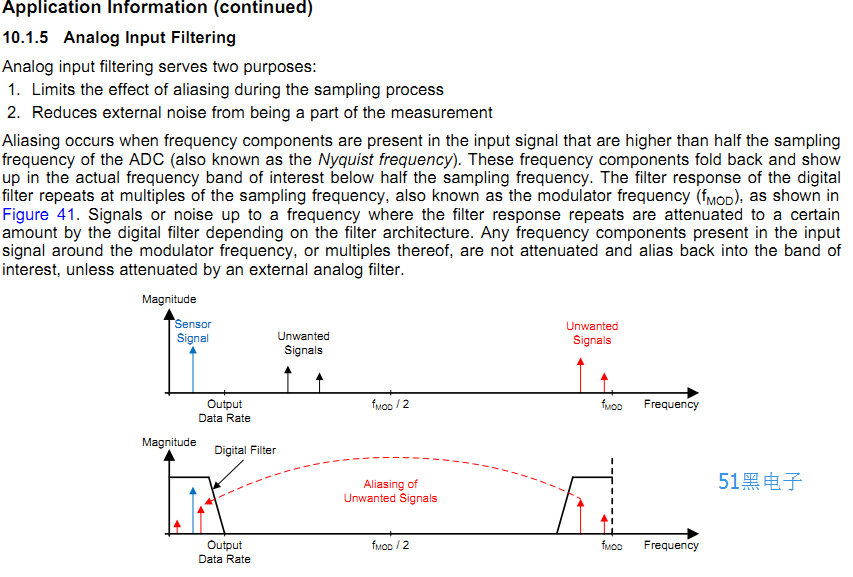

ADS1115时序图：
ADS1115中文资料：
3 说明
ADS1113、ADS1114 和 ADS1115 器件 (ADS111x)是兼容 I2C 的 16 位高精度低功耗模数转换器 (ADC)，
采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS111x 器件采用了低漂移电压基准和振荡器。ADS1114 和 ADS1115 还采用可编程增益放大器(PGA) 和数字比较器。这些 特性加以较宽的工作电源电压范围使得 ADS111xADS111x 非常适合功率受限和空间受限的传感器测量 应用中经常遇到的特定频率下 OPAx189 的 EMIRR +IN 值。
ADS111x 可在数据速率高达每秒 860 个样本 (SPS)的情况下执行转换。PGA 可提供从 ±256mV 到±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1115 具有 一个输入多路复用器 (MUX)，可实现两次差动输入测量或四次单端输入测量。在ADS1114 和 ADS1115 中可使用数字比较器进行欠压和过压检测。
ADS111xADS111x 既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
英文pdf下载：
ads1115.pdf
(1.66 MB, 下载次数: 155)
|
