Arduino 声音传感器 Sound Detector 声音检测模块 Sparkfun原装

奥松售价：

￥109.00

促销售价：

￥79.00

商品编号：

RB-02S074

商品库存：

有货

商品重量：

10克

商品品牌：

Sparkfun

购买此商品可使用：

0 松籽

商品评价：

(已有 4 人评价)

联系客服

购买数量：

[url=]加入购物车[/url]

[url=]加入收藏夹[/url]

商品介绍
商品属性

通知

产品介绍：

2013年哈尔滨奥松机器人科技有限公司正式成为美国大电子开源硬件巨头公司Sparkfun中国区域代理商。该款声音检测传感器是一款小巧易用的声音检测模块，它有三个不同的输出量。不仅仅能够输出音频（audio引脚），也能够指示声音的存在（gate引脚），同时以模拟量的形式输出声音的振幅（envelope引脚）。这三个输出是完全独立和同步的，所以您可以按需求随意使用。 Envelope引脚（包络线）的输出信号使得您只需采集模拟量电压就可以读出声音的幅值。通过焊接一个直插电阻，你可以改变增益值，进而改变引起gate引脚高低变化的临界值。三个输出信号安排在板子的一侧，为2.54mm间距的单排孔。他们均是独立工作的。这么贴心的声音检测传感器您都不打算带回家、那您还在等什么呢？

规格参数：

产品名称：Sound Detector模块
产品货号：RB-02S074
工作电压：3.5V—5.5V
制作工艺：FR4双面喷锡
发货清单：Sound Detector模块*1
包装方式：静电袋密封
选配配件：Arduino328控制器，杜邦线，排针

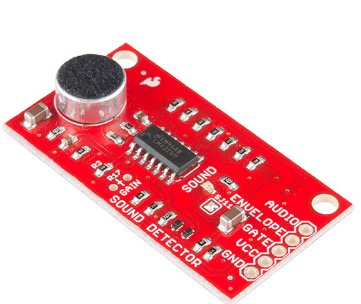

Sound Detector模块总共有五个引脚：

VCC：电源正极； GND：电源负极； GATE：用来检测环境是否有声音输入（开关量）； ENVELOPE：输出电压跟随声源振幅变化而变化（模拟量）； AUDIO：音频电压的变化（模拟量）

图一：当有声音输入时，三个输出引脚的电压曲线变化图

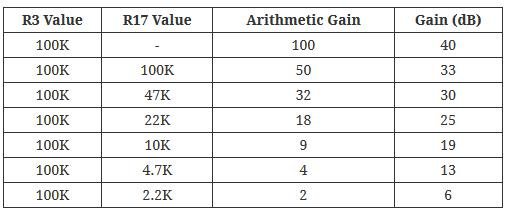

1、深蓝色曲线代表AUDIO引脚输出，随声音变化的曲线效果； 2、浅蓝色曲线代表ENVELOPE引脚输出，其代表输出电压跟踪声音振幅的效果； 3、红色曲线代表GATE引脚输出，当环境无输入时，其输出低电平；当环境有声音输入时，其输出高电平。 Sound Detector模块上的R17电阻并未焊接，从原理图我们可以知道，R3和R7与前置放大器的增益有关。（1）如果想降低增益（降低灵敏度）：可以进行如图二所示的配置。
