成本5元以下,可靠的单火取电方案(应用NP101A芯片,含PDF...

  [复制链接]
跳转到指定楼层
楼主
DC—DC 电源模块,输出3V,空载电流3uA,如果用于给灯具供电,3W的LED灯,电流2mA以上,灯都不会闪烁,证明此方案转换效率比较高,稳定可靠。(详见文末规格书)

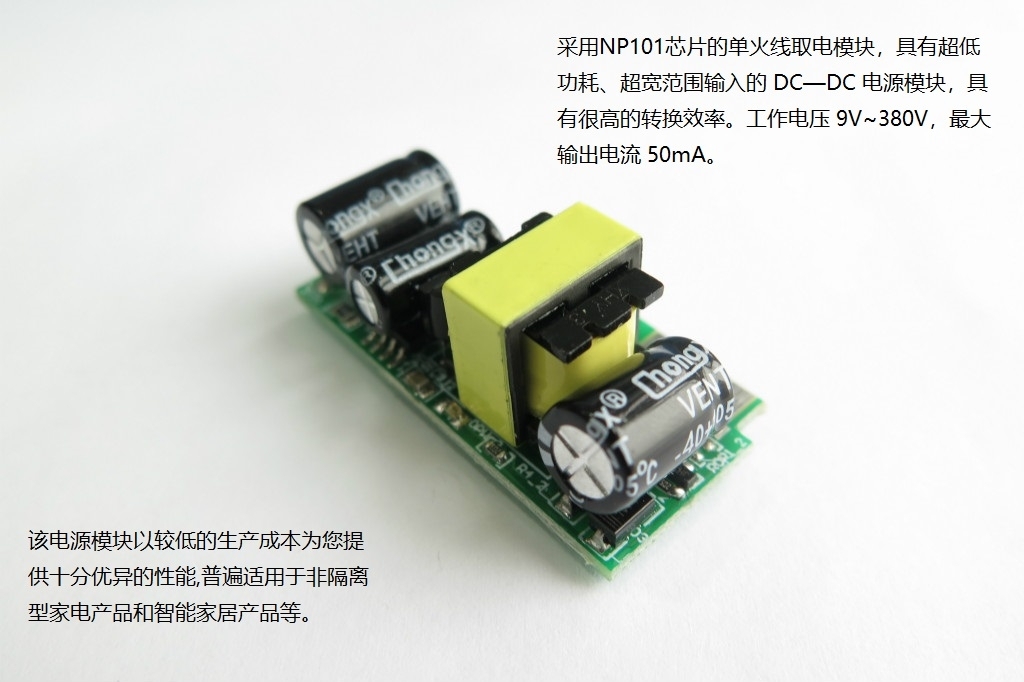

工作电压 9V~380V,最大输出电流50mA,除了适用于给触摸开关供电,也适用于Zigbee,433,315和低功耗蓝牙通信。该电源模块,提供继电器和可控硅方案,方案资料完全公开,生产成本可以降到5元以下,明显低于市场上的同类产品。而且该模块性能稳定可靠,适用于非隔离型家电产品和智能家居产品。
