基于Proteus的温度控制器设计，版本8.6.低于该版本的需要按照电路自己搭建，

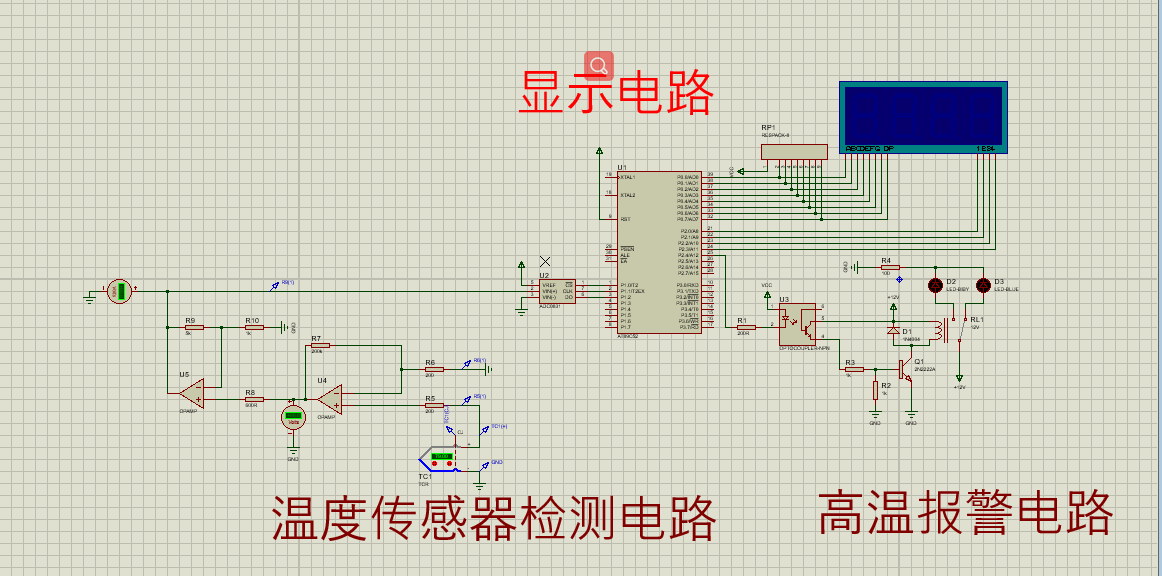

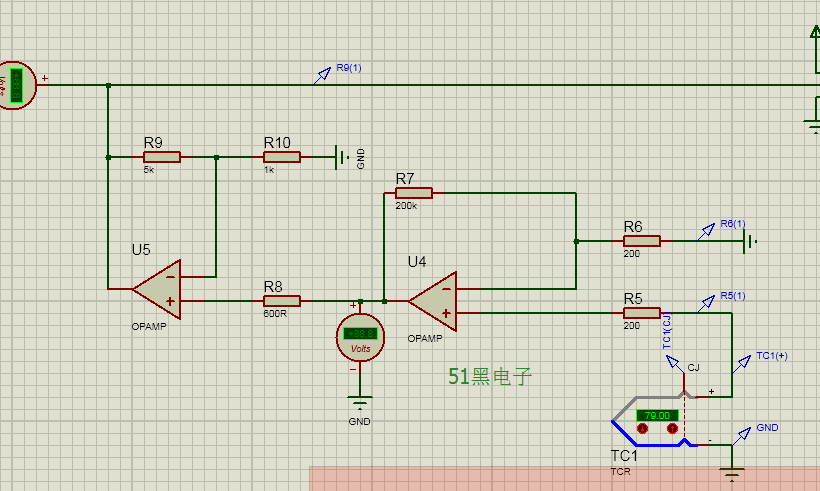

温度传感器检测电路由2个运放+热敏电阻和ADC0831模数转换芯片构成
高温报警电路由光耦和继电器及led等构成，还有数码管显示电路
单片机源码：
//头文件的声明
#include <reg51.h>
#include <stdio.h>
#include <intrins.h>
//宏定义温度上限变量
#define TempHigh 300
//定义数码管的位选通道，选择那个数码管显示
sbit w1=P2^0;
sbit w2=P2^1;
sbit w3=P2^2;
sbit w4=P2^3;
//定义继电器控制电路的IO口
sbit TempHighControl=P2^4;
//定义ADC0831和单片机的连接IO口
sbit CS_n=P1^0;
sbit CLK=P1^1;
sbit DIO=P1^2;
//用于数码管显示的码表
unsigned char code table[]=
{
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71
};
//控制数码管显示，选择第几个数码管亮，add可取1-4
void wei(unsigned char add)
{
switch(add)
{
case 1:
w1=0;
w2=1;
w3=1;
w4=1;
break;
case 2:
w1=1;
w2=0;
w3=1;
w4=1;
break;
case 3:
w1=1;
w2=1;
w3=0;
w4=1;
break;
case 4:
w1=1;
w2=1;
w3=1;
w4=0;
break;
}
}
//延时函数，用于数码管消影
void delayms(unsigned char xms)
{
unsigned char i,j;
for(i=xms;i>0;i--)
for(j=110;j>0;j--);
}
// ADC0831读写驱动程序，参考ADC0831的时序图
unsigned char Read_ADC0831()
{
unsigned char i,temp;
DIO=1;
_nop_();
_nop_();
CS_n=0;
_nop_();
_nop_();
CLK=0;
_nop_();
_nop_();
CLK=1;
_nop_();
_nop_();
CLK=0;
_nop_();
_nop_();
CLK=1;
_nop_();
_nop_();
CLK=0;
_nop_();
_nop_();
for(i=0;i<8;i++)
{
CLK=1;
_nop_();
_nop_();
temp<<=1;
if(DIO)
{
temp++;
}
CLK=0;
_nop_();
_nop_();
}
CS_n=1;
_nop_();
_nop_();
return (temp);
}
void main(void)
{
// Write your code here
unsigned int Result;
while (1)
{
//读取并完成对ADC0831采集数据的转化
Result=Read_ADC0831()*100;
Result=Result/50;
//将采集数据按位送到数码管显示
P0=table[Result/1000];
wei(1);
delayms(4);
P0=0x00;
P0=table[Result/100%10];
wei(2);
delayms(4);
P0=0x00;
P0=table[Result/10%10];
wei(3);
delayms(4);
P0=0x00;
P0=table[Result%10];
wei(4);
delayms(4);
P0=0x00;
//判断温度是否超限，并根据设定做出相应的指示
if(Result>TempHigh)
TempHighControl=1;
else
TempHighControl=0;
}
}
