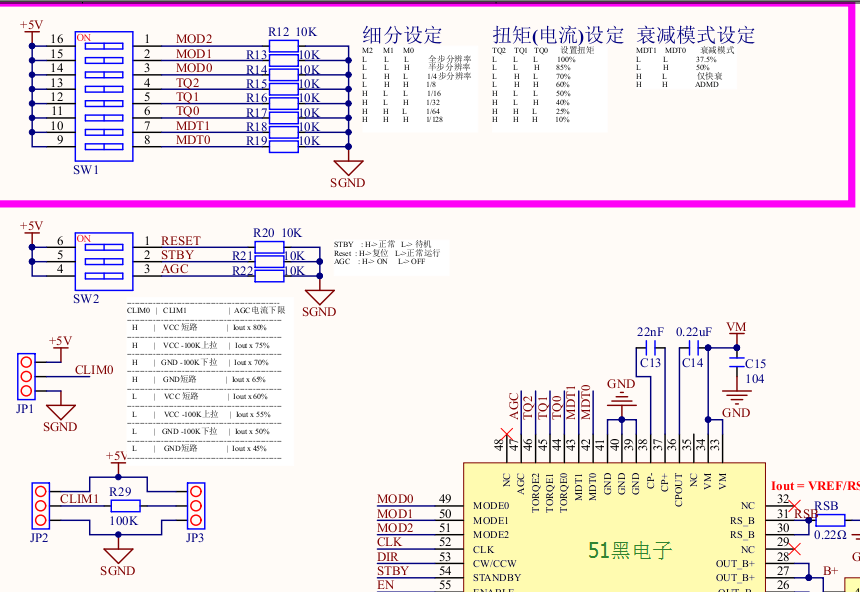

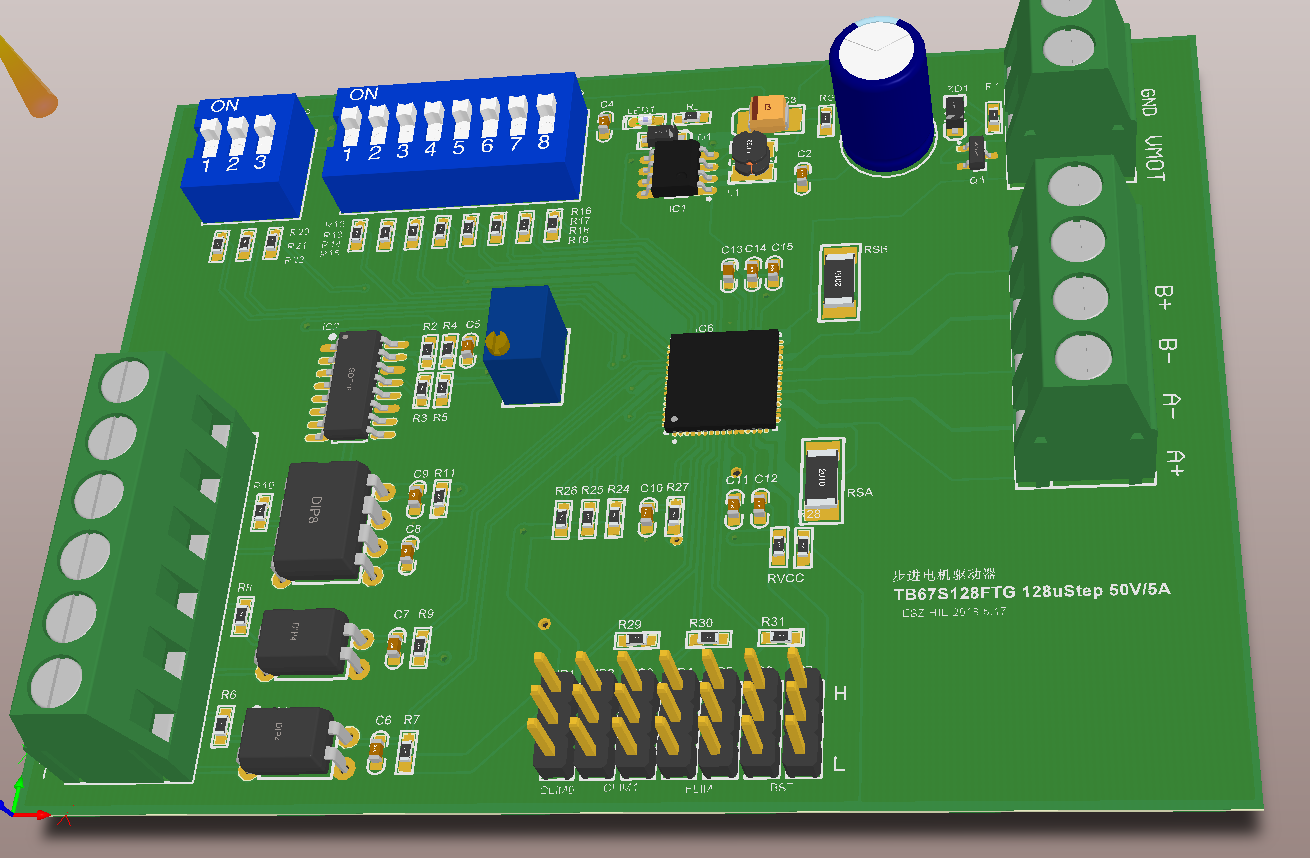

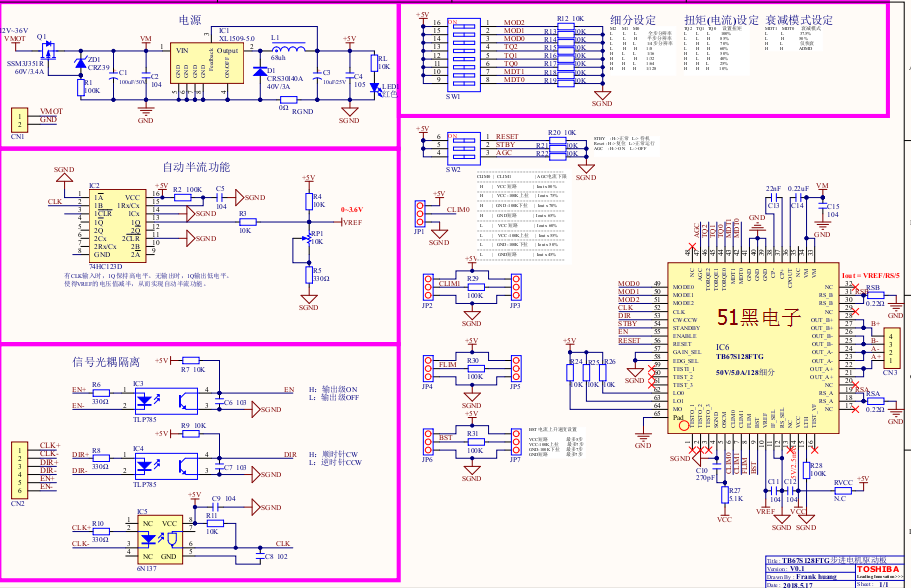

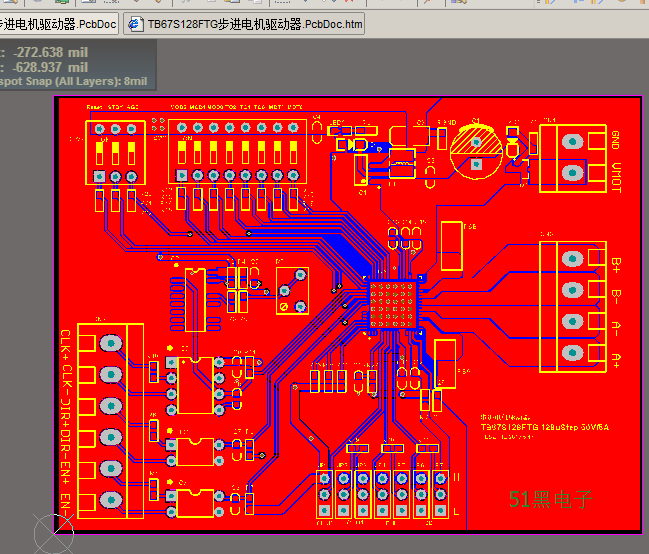

Altium Designer画的TB67S128FTG 128高细分两相步进电机驱动板电路原理图和PCB图如下：(51hei附件中可下载工程文件)
带扭矩(电流)设定和衰减模式设定
东芝电子元件及存储装置株式会社（“东芝”）今日宣布推出额定值为50V/5A且支持128级微步进的双极步进电机驱动器“TB67S128FTG”。样品发货将于本月底启动。
3D打印机、办公室设备、ATM等银行终端、验钞机、游乐设备和家用电器等应用均需要高速、高性能电机控制和更低功耗。为满足这一相互冲突的需求，东芝已在新的电机驱动器IC中采用公司原创性电流优化技术AGC[1]，从而实现大电流驱动（额定值为50V/5A）。
近年来，市场上对提供高精度和静音操作的设备的需求日益增加。东芝新的电机驱动器IC凭借高达128级微步进的驱动控制技术实现高精度和低振动，分辨率远高于传统32步电机驱动器。TB67S128FTG还具备电流调节功能——SMD[2]，其选择适合于每个电机的最佳SMD设置，可有效降低电机驱动期间所产生的噪声和振动。
此外，该产品还采用了另一项东芝原创性电流检测技术——先进电流检测系统(ACDS)[3]，有效减少驱动控制所需的元件数量，有助于降低系统成本，提高电路板设计灵活性。
主要特性
降低噪声和振动
利用高达128步的高分辨率微步进电机实现高精度驱动，振动远低于传统32步产品[4]。
支持高扭矩驱动
大电流驱动器（额定值为50V/5A）支持更高的工作扭矩。采用低导通电阻(0.25Ω)，减少发热量。
高效电机驱动器且无需采用外部元件。
AGC技术有助于避免电机失速和降低功耗，ACDS无需采用外部元件，而ADMD[5]有助于提高电流跟踪能力。
支持各种接口
可根据用户信号源选择CLK输入或串行输入。可使用串行输入直接控制电流。
内置错误检测功能
整合过热保护检测和过流保护。此外，还集成有开路检测功能，有助于在装配期间防止电机断开连接。而启动时，这些功能输出错误检测标志(ERR)，确保设备安全性且设计的高度可靠性。
应用场合
3D打印机、监控摄像机、电动执行机构、家用电器（冰箱和空调）、工业设备（ATM等银行终端、办公室设备、传真机等）、老虎机等游戏机……

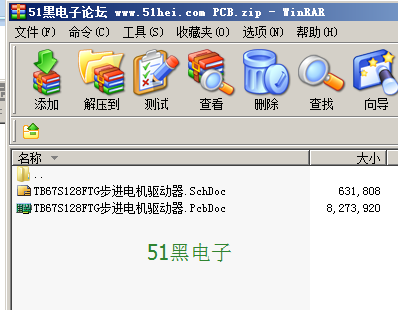

全部资料51hei下载地址：
