STC12单片机驱动IIC液晶屏（裸屏）源程序

[复制链接]
跳转到指定楼层
楼主
ID:358930 发表于 2018-12-6 21:03 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
一个IIC的1.4寸小裸屏，目前没有字库和显示函数，只完成了一个线的显示，有懂的提个思路。清屏也是不完美的。

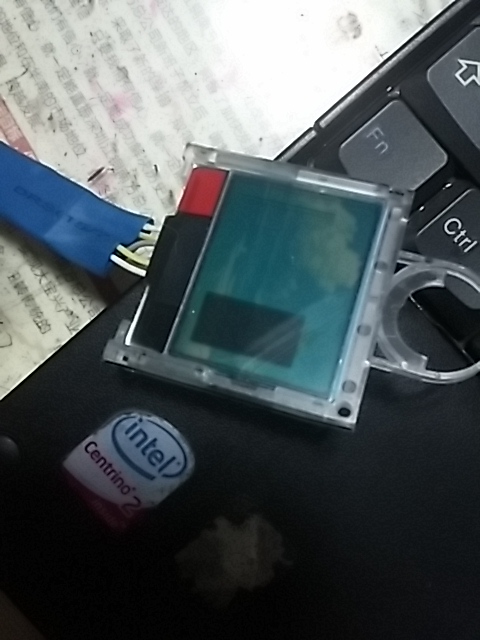

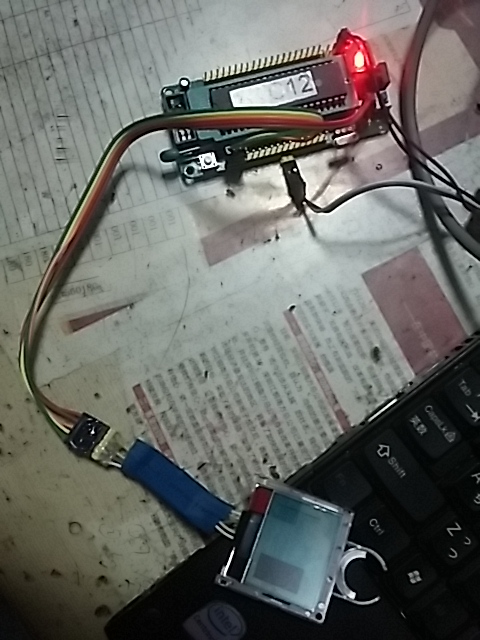

制作出来的实物图如下：


单片机源程序如下:
  1. #include "STC12C5A60S2.H"
  2. #define uchar unsigned char
  3. #define uint unsigned int


  6. uchar code LCD_DATA[1717] = {    //全屏图片
  7. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  8. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X0C,0XFC,0X00,0X00,
  9. 0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0X0F,0XFC,0X00,
  10. 0X00,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X3F,0XFC,
  11. 0XF0,0X03,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X3F,
  12. 0XFC,0XF0,0X03,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  13. 0X3F,0XFC,0XF0,0X03,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  14. 0XFC,0XFF,0XFC,0XF0,0X03,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  15. 0X00,0XFF,0XFF,0XFC,0XF0,0X03,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,
  16. 0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X3F,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X3F,0X00,
  17. 0X00,0X00,0XC0,0XCF,0XFF,0XFF,0XFF,0X3F,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X3F,
  18. 0X00,0X00,0X00,0XC0,0XCF,0XCF,0XFF,0XFF,0X3F,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,
  19. 0X3F,0X00,0X00,0X00,0XC0,0XCF,0X0F,0XFF,0XF0,0X03,0X00,0X00,0XC0,0XFF,0XFF,0XFF,
  20. 0XFF,0X3F,0X00,0X00,0X00,0XC0,0X0F,0X3F,0XFF,0XF0,0X03,0X00,0X00,0XC0,0X0F,0X00,
  21. 0XF0,0X03,0X00,0X00,0X00,0X00,0XC0,0X0F,0X3F,0XFC,0XF3,0X03,0X00,0X00,0XC0,0X0F,
  22. 0X00,0XF0,0X03,0X00,0X00,0X00,0X00,0XC0,0X0F,0X3F,0XFC,0XFF,0X03,0X00,0X00,0XC0,
  23. 0X0F,0X00,0XF0,0X03,0X00,0X00,0X00,0X00,0XC0,0X0F,0X3F,0XFC,0X0F,0X00,0X00,0X00,
  24. 0XC0,0X0F,0X00,0XF0,0X03,0X00,0X00,0X00,0X00,0XC0,0X0F,0XFF,0XFC,0X3F,0X00,0X00,
  25. 0X00,0XC0,0X0F,0X00,0XF0,0X03,0X00,0X00,0X00,0X00,0XC0,0XFF,0XFC,0XFC,0XFC,0X00,
  26. 0X00,0X00,0XC0,0X0F,0X00,0XF0,0X03,0X00,0X00,0X00,0X00,0XC0,0XFF,0X3C,0XFC,0XF0,
  27. 0X03,0X00,0X00,0XC0,0X0F,0X00,0XF0,0X03,0X00,0X00,0X00,0X00,0X00,0X3F,0X0C,0XFC,
  28. 0XF0,0X00,0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  29. 0XFC,0XC0,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  30. 0X00,0XFC,0X00,0X00,0X00,0X00,0X00,0X0C,0X00,0XF0,0X00,0X00,0X00,0X00,0X00,0X00,
  31. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XFF,0XF0,0XF0,0XC0,0X03,0X00,0X00,0X00,
  32. 0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XFF,0XF3,0XF0,0XCF,0X03,0X00,0X00,
  33. 0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XF0,0XC3,0XF3,0XF0,0XFF,0X03,0X00,
  34. 0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XF0,0X03,0XF0,0XF0,0XCF,0X3F,
  35. 0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XFF,0XC0,
  36. 0X3F,0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XC0,0XFF,0XFF,0XFF,
  37. 0XC0,0X3F,0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0X00,0XC0,0XF0,
  38. 0XF0,0XFF,0X03,0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0X00,0XF0,
  39. 0XF3,0XF0,0XFF,0X03,0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0X00,
  40. 0XFC,0XF3,0XF0,0XCC,0X03,0X00,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X0F,0X00,0X00,
  41. 0XC0,0X33,0XF0,0XF0,0XC0,0X03,0X00,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X0F,0X00,
  42. 0X00,0XF0,0XFF,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X0F,
  43. 0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X03,0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,0XC0,
  44. 0X0F,0X00,0X00,0X00,0XFC,0XFF,0XFF,0XFF,0X03,0X00,0X00,0X00,0XC0,0X0F,0XC0,0X0F,
  45. 0XC0,0X0F,0X00,0X00,0X00,0X00,0XFC,0XFF,0XFF,0X03,0X00,0X00,0X00,0XC0,0X0F,0XC0,
  46. 0X0F,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0XFC,0XC0,0X0F,0X00,0X00,0X00,0XC0,0X0F,
  47. 0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XFF,0XC0,0X0F,0X00,0X00,0X00,0XC0,
  48. 0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XFF,0XC0,0X0F,0X00,0X00,0X00,
  49. 0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XFF,0X00,0X3F,0X00,0X00,
  50. 0X00,0XC0,0X0F,0XC0,0X0F,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0XFC,0X00,0X3F,0X00,
  51. 0X00,0X00,0XC0,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XFC,0X00,0X00,
  52. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  53. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XFC,0X00,0X00,0X00,0X00,0XF0,0XFF,0XFF,0X00,
  54. 0X00,0X00,0X00,0X00,0X00,0XC0,0XFF,0X0F,0XFC,0XF0,0X03,0X00,0X00,0XF0,0XFF,0XFF,
  55. 0X00,0X00,0X00,0X00,0X00,0X00,0XF0,0XFF,0XFF,0XFC,0XF0,0X03,0X00,0X00,0XF0,0XFF,
  56. 0XFF,0XF0,0XFF,0X0F,0X00,0X00,0X00,0X00,0XFC,0XFF,0XFC,0XF0,0X03,0X00,0X00,0XC0,
  57. 0X0F,0XFC,0XF0,0XFF,0X0F,0X00,0X00,0X00,0X00,0X3F,0X00,0XFC,0XFF,0X3F,0X00,0X00,
  58. 0XC0,0X0F,0XFC,0XF0,0XFF,0X0F,0X00,0X00,0X00,0X00,0XFF,0XFF,0XFF,0XFF,0X3F,0X00,
  59. 0X00,0XC0,0X0F,0XFC,0XF0,0XC3,0X0F,0X00,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XFF,0X3F,
  60. 0X00,0X00,0XF0,0XFF,0XFF,0XF0,0XC3,0X0F,0X00,0X00,0X00,0XC0,0XFF,0XFF,0XFF,0XF0,
  61. 0X03,0X00,0X00,0XF0,0XFF,0XFF,0XF0,0XC3,0X0F,0X00,0X00,0X00,0XC0,0X0F,0X3F,0XFC,
  62. 0XF0,0X03,0X00,0X00,0XF0,0XFF,0XFF,0XF0,0XC3,0X0F,0X00,0X00,0X00,0XC0,0X0F,0X3F,
  63. 0XFC,0XF0,0X03,0X00,0X00,0X00,0X00,0X00,0XF0,0XC3,0X0F,0X00,0X00,0X00,0XC0,0X0F,
  64. 0X00,0X3F,0X00,0X00,0X00,0X00,0XF0,0XFF,0XFF,0XF0,0XC3,0X0F,0X00,0X00,0X00,0XC0,
  65. 0X0F,0X00,0X3F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XF0,0XC3,0X0F,0X00,0X00,0X00,
  66. 0XC0,0X0F,0X00,0X3F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XF0,0XC3,0X0F,0X00,0X00,
  67. 0X00,0XC0,0X0F,0X00,0X3F,0XC0,0X0F,0X00,0X00,0XC0,0X0F,0XFC,0XF0,0XC3,0X0F,0X00,
  68. 0X00,0X00,0XC0,0XCF,0XFF,0XFF,0XFF,0X0F,0X00,0X00,0XC0,0X0F,0XFC,0XF0,0XFF,0X0F,
  69. 0X00,0X00,0X00,0XC0,0XCF,0XFF,0XFF,0XFF,0X0F,0X00,0X00,0XC0,0X0F,0XFC,0XF0,0XFF,
  70. 0X0F,0X00,0X00,0X00,0XC0,0XCF,0XFF,0XFF,0XFF,0X0F,0X00,0X00,0XF0,0XFF,0XFF,0XF0,
  71. 0XFF,0X0F,0X00,0X00,0X00,0XC0,0X0F,0X00,0X3F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,0XFF,
  72. 0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0X0F,0X00,0X3F,0XC0,0X0F,0X00,0X00,0XF0,0XFF,
  73. 0XFF,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0X0F,0X00,0X3F,0XC0,0X0F,0X00,0X00,0X00,
  74. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X0C,0X00,0X00,0X00,0X00,0X00,0X00,
  75. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  76. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0X00,0X00,0XF0,0XFF,0X0F,
  77. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XF0,0XC3,0X03,0XF0,0XFF,
  78. 0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XCF,0XF3,0XF0,
  79. 0XFF,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XCF,0XFF,
  80. 0X03,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XFF,
  81. 0XFF,0XF3,0XFF,0X3F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  82. 0XFF,0XFF,0XF3,0XFF,0X3F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  83. 0XF0,0XC3,0XFF,0XFF,0XFF,0X3F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  84. 0X00,0XF0,0XC3,0XFF,0XFF,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  85. 0X00,0X00,0XF0,0XFF,0XFC,0XFC,0X03,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  86. 0X00,0X00,0X00,0XF0,0XFF,0XFC,0XFC,0XF3,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  87. 0X00,0X00,0X00,0X00,0XC0,0XFF,0XFC,0XF0,0XFF,0X0F,0X00,0X00,0X00,0X00,0X00,0X00,
  88. 0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XF0,0XC0,0X3F,0X0F,0X00,0X00,0X00,0X00,0X00,
  89. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC3,0XF0,0XC3,0X0F,0X0F,0X00,0X00,0X00,0X00,
  90. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XCF,0XFC,0XC3,0X0F,0X0F,0X00,0X00,0X00,
  91. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XCF,0XFF,0XC0,0X3F,0X0F,0X00,0X00,
  92. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XC3,0X0F,0XC0,0XFF,0X0F,0X00,
  93. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XC3,0X03,0XF0,0XF3,0X0F,
  94. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XF0,0XF3,0X03,0XF0,0XC0,
  95. 0X0F,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XC0,0XC0,0X00,0XF0,
  96. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  97. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  98. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  99. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  100. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  101. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  102. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  103. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  104. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  105. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  106. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  107. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  108. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  109. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  110. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  111. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  112. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  113. 0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
  114. 0X00,0X00,0X00,0X00,0X00,
  115. };
  116. uchar code LCD_INT[74] =          //LCD的初始化指令，具体含义写在后面
  117.         {
  118.                 0X78,0X80,        //选择地址,0X3C，加上W/R为0X78
  119.                 0X01,0X80,        //进0页
  120.                 0X09,0X80,        //选1页PS:选页指令在0页。
  121.                 0X06,0X80,        //选择正常显示模式
  122.                 0X12,0X80,        //选择偏置模式
  123.                 0X40,0X80,        //选择前8行的显示模式？？
  124.                 0X01,0X80,        //回0页
  125.                 0X16,0X80,        //选择垂直模式，掉电模式
  126.                 0x20,0x80,        //选择Y地址，默认为0，可不设置。
  127.                 0X40,0X80,        //选择X地址，默认为0，可不设置.
  128.                 0X0C,0X80,        //翻到4页
  129.                 0X05,0X80,        //打开显示和直接驱动模式（电压倍增器）
  130.                 0X01,0X80,        //回0页
  131.                 0X0A,0X80,        //选2页
  132.                 0X08,0X80,        //设定2倍VLCD电压
  133.                 0X12,0X80,        //设定温度系数2
  134.                 0X04,0X80,        //设定VLCD为低，并关闭高压发生器
  135.     0XC8,0X80,        //设定VLCD电压 ~=7.74V  //4.5+72*0.045
  136.                 0X01,0X80,        //回0页
  137.                 0X0B,0X80,        //翻到3页
  138.                 0X40,0X80,        //选择灰度0（寄存器）
  139.                 0X80,0X80,        //灰度0设为0
  140.           0X41,0X80,        //选额灰度1
  141.                 0X94,0X80,        //灰度1设为20
  142.                 0X42,0X80,        //选择灰度2
  143.                 0XA8,0X80,        //灰度2设为40
  144.                 0X43,0X80,        //选择灰度3
  145.                 0XBF,0X80,        //灰度3设为63
  146.                 0X01,0X80,        //回0页
  147.                 0X0A,0X80,        //选择2页
  148.                 0X05,0X80,        //设定VLCD为低，并打开高压发生器
  149.                 0X01,0X80,        //回0页
  150.                 0X12,0X80,        //打开操作模式，设定垂直模式 ，交换MSB和LSB 0X12:不交换MSB和LSB
  151.                 0X0A,0X80,        //翻到2页
  152.                 0X09,0X80,        //设定VLCD为3X
  153.                 0X0A,0X80,        //设定VLCD为4X
  154.                 0X0B,0X40,        //设定VLCD为5x，X040：后面开始写DDRAM显示数据
  155.         };
  156.
  157. //delay ----------------------------------------------------------------------
  158. void delayus()
  159. {
  160.         uchar i=6;
  161.         while(i--);
  162. }


  165. void delayms(int a)
  166. {
  167.         uchar i, j;
  168.         i = 32;
  169.         j = 40;
  170.         while (j--)
  171.         {        while (i--);
  172.         }
  173.         }




  178. //I2C init ----------------------------------------------------------------------
  179. sbit I2CRST = P1^0; //定义I2C引脚
  180. sbit SDA = P1^1;
  181. sbit SCL =P1^2;
  182. void I2C_SOFT_START() //软件模拟I2C 开始信号
  183. {
  184.         SDA = 1;
  185.         delayus();
  186.         SCL = 1;
  187.         delayus();
  188.         SDA = 0;
  189.         delayus();
  190.         SCL        =        0;
  191.         SDA        = 1;
  192. }


  195. void I2C_SOFT_STOP() //软件模拟I2C 停止信号
  196. {
  197.         SDA = 0;
  198.         delayus();
  199.         SCL = 1;
  200.         delayus();
  201.         SDA = 1;
  202.         delayus();
  203.         SCL        =        0;
  204.         SDA        = 1;
  205. }




  210. void I2C_SOFT_SEND(uchar S_SND)   //软件模拟I2C，写1字节数据
  211. {
  212.         uchar i,SOFT_ACK,SND;
  213.         SOFT_ACK = 1;
  214. while (SOFT_ACK)
  215. {
  216.         SND = S_SND;
  217. for (i=8;i!=0;i--)
  218.         {
  219.                 if(SND & 0X80)
  220.                         SDA = 1;
  221.                 else SDA = 0;
  222.                 SND <<=1;
  223.                 delayus();
  224. //                delayus();
  225.                 SCL = 1;
  226.                 delayus();
  227. //                delayus();
  228.                 SCL=0;
  229.                 delayus();
  230.         }
  231.                 SDA =1;
  232.                 delayus();
  233.                 SCL = 1;
  234.                 if(~SDA)
  235.                 {
  236.                         delayus();  //貌似少了这个延时，有时候不能顺利初始化
  237.                         SOFT_ACK = 0; //判断是否重发
  238.                 }SCL=0;
  239. }
  240. }


  243. //LCD INT ------------------------------------------------------
  244. void LCD_INIT()
  245. {
  246.         uint num;
  247.         I2CRST = 0;                                                //RST腿拉低
  248.         delayms();
  249.         I2CRST = 1;
  250.   delayms();
  251.         delayms();
  252.         delayms();
  253.         delayms();
  254.         I2C_SOFT_START();                        //发送开始信号
  255.                 for(num=0;num<=74;num++)
  256.                 {
  257.                         I2C_SOFT_SEND(LCD_INT[num]);


  260.                 }
  261.         }


  264. void LCD_SET_XY(uchar x,y) //设定在X,Y位置写数据
  265. {
  266.         uchar i;


  269. I2C_SOFT_STOP();                                //芯片没有返回指令列表的指令，SO，结束I2C，再打开。
  270.         delayus();
  271. I2C_SOFT_START();


  274. I2C_SOFT_SEND(0X78);        //选地址
  275. I2C_SOFT_SEND(0X80);        //这个蛋疼的芯片，每次写一条指令都要说明下一条是指令还是数据，所以这么多0X80。
  276. I2C_SOFT_SEND(0X01);        //选页指令
  277. I2C_SOFT_SEND(0X80);
  278. I2C_SOFT_SEND(0X040|y);        //设置Y地址，（0-16）
  279. I2C_SOFT_SEND(0X80);
  280. I2C_SOFT_SEND(0X80|x);        //设置X地址，        （0-100）
  281. I2C_SOFT_SEND(0X40);                //0x40表示后面开始写数据
  282. }
  283. void map() //显示一幅面
  284. {
  285.         uint num;
  286.                         for(num=0;num<=1717;num++)
  287.                 {
  288.                         I2C_SOFT_SEND(LCD_DATA[num]);


  291.                 }
  292.         }
  293. void LSC(uchar X,uchar Y) //清屏
  294. {
  295.    int n;
  296.         LCD_SET_XY(X,Y);        //列、行
  297.         for(n=1717;n>0;n--)        //1634个点
  298.         {
  299.                 I2C_SOFT_SEND(0X00);
  300.         }
  301.         }
  302. void NLSC() //反清屏
  303. {
  304.    int n;
  305.         for(n=1717;n>0;n--)        //1634个点
  306.         {
  307.                 I2C_SOFT_SEND(0XFF);
  308.         }
  309.         }
  310. void HX(uchar X,uchar Y) //划一条线
  311. {
  312.    uchar n;
  313.         LCD_SET_XY(X,Y);        //列、行
  314.         for(n=16;n>0;n--)        //16个点
  315.         {
  316.                 I2C_SOFT_SEND(0XFF);
  317.         }
  318.         }
  319. void HK(int n,y) //划一条粗线
  320. {

  322.         for(n;n>0;n--)        //16个点
  323.         {
  324.         HX(y+n,0);//列、行 划一条线
  325.         }
  326. }
  327. void main()
  328. {


  331.   LCD_INIT();                //LCD初始化
  332.   LSC();//清屏
  333.         //NLSC();//反清屏
  334.         //map();//显示一幅面
  335.         while(1)
  336. {
  337.         HK(30,65);//列宽、列位置 划一条粗线


  340.         HX(2,0);//列宽、列位置 划一条线
  341.
  342.
  343. }
  344. }
复制代码

所有资料51hei提供下载:
1.4显IIC测试STC12OK2.zip (76.11 KB, 下载次数: 19)




评分

参与人数 1黑币 +50 收起 理由
admin + 50 共享资料的黑币奖励！

查看全部评分

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏1 分享淘帖 顶顶 踩踩
回复

使用道具 举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

手机版|小黑屋|51黑电子论坛 |51黑电子论坛6群 QQ 管理员QQ:125739409;技术交流QQ群281945664

Powered by 单片机教程网

快速回复 返回顶部 返回列表
