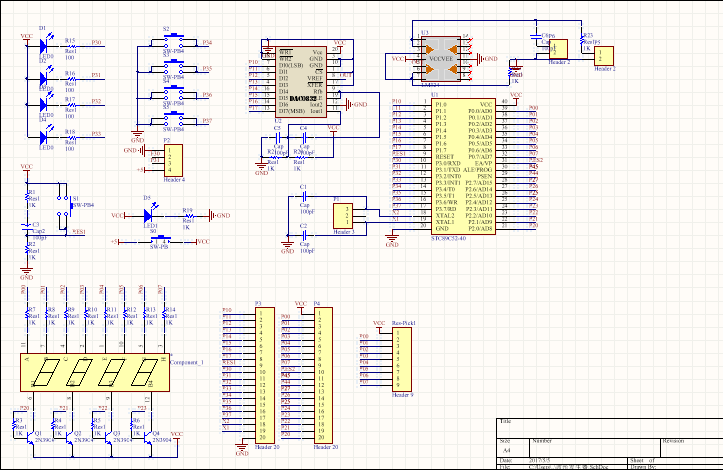

波形发生器电路原理图+pcb文件

ID:451622 发表于 2018-12-21 17:54 | 显示全部楼层 |阅读模式

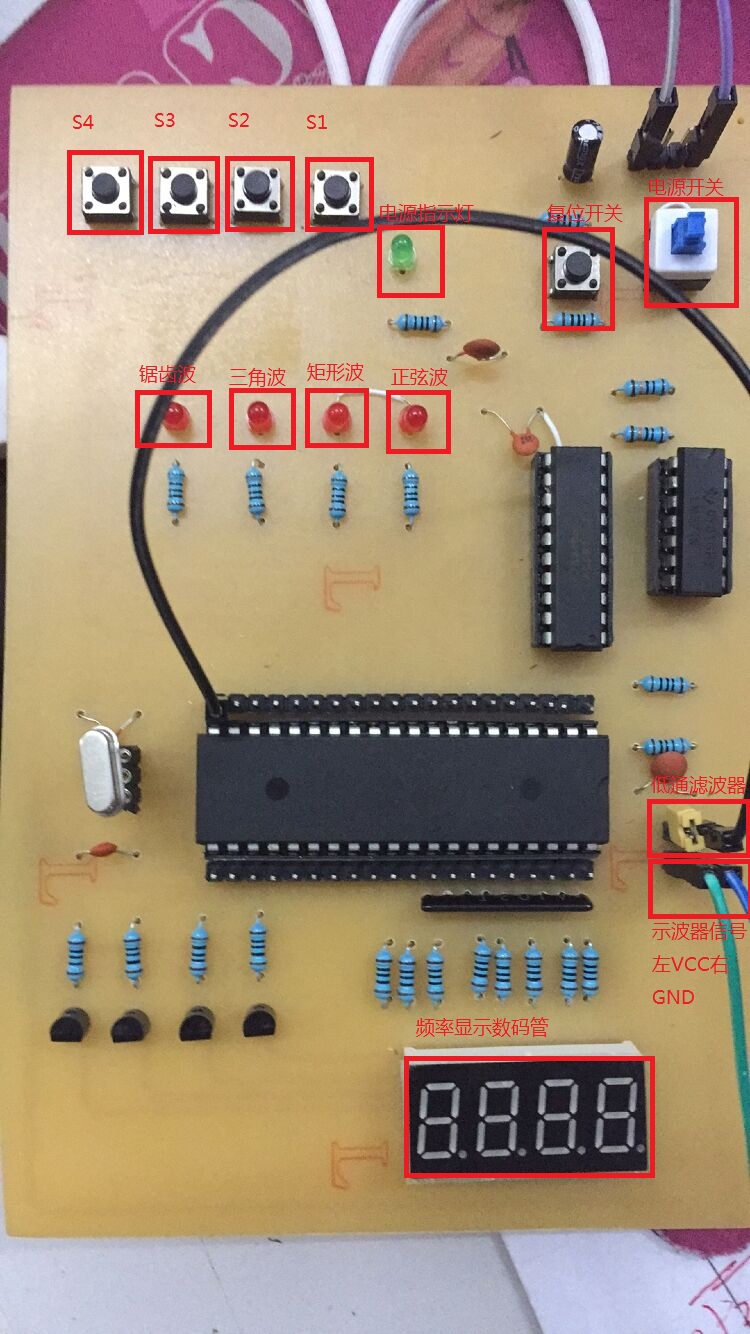

这是大一的时候做的，四种波形，但是频率都不高

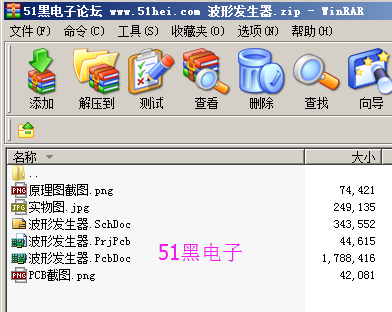

波形发生器.zip

1.39 MB, 下载次数: 68, 下载积分: 黑币 -5

全部文件

回复

使用道具举报

ID:863244 发表于 2020-12-27 15:54 来自触屏版 | 显示全部楼层

你好，请问他是怎么连接到显示器，通过转串口连接到电脑吗，我是主要想用cp2102连接电脑的，但是通过pl2303也试过了，数码管也是不亮，请问波形怎么输出的呀？
