在 NI Multisim中创建一个 TexasInstruments? THS7001元器件
THS7001是一个带有独立前置放大器级的可编程增益放大器（PGA）。可编程增益通过三个 TTL 兼容的输入进行数字控制。 下面的附录 A包含有 THS7001的数据表供参考。
步骤一：输入初始元器件信息 从 Multisim 主菜单中选择 工具?元器件向导 ，启动元器件向导。通过这一窗口，输入初始元器件信息（图 1）。选择 元器件类型 和用途（ 仿真、布局或两者兼具 ）。
完成时选择 下一步>。
步骤二：输入封装信息

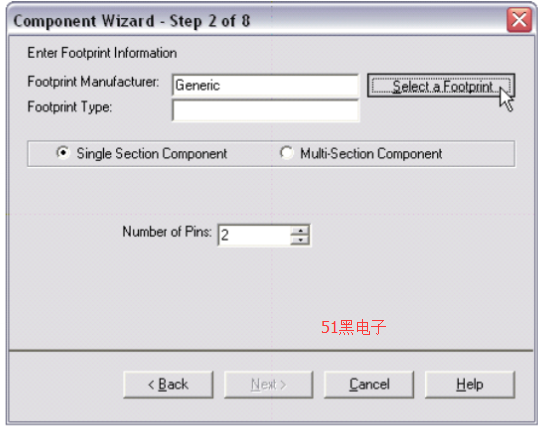

a) 选择封装 以便为该元器件选择一种封装。
注意： 在创建一个仅用于仿真的元器件时，封装信息栏被置成灰色。
图 2-选择一种管脚（第 1步（共 2 步））

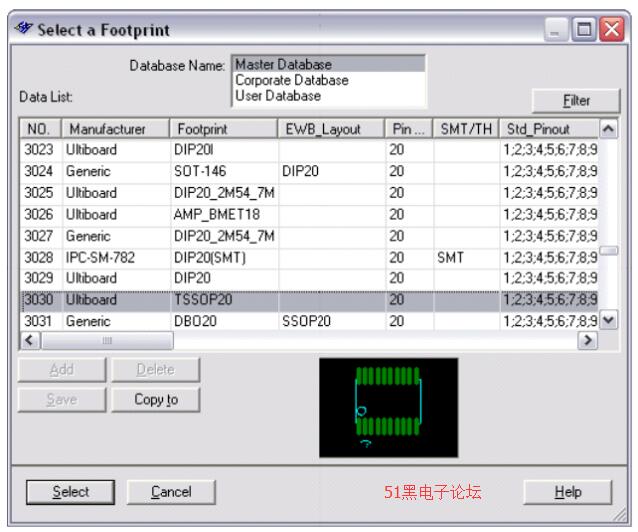

b.) TSSOP20 from the Master Database. Choose Select when done. 选择制造商数据表所列出的封装。针对 THS7001 ，从主数据库中选择 TSSOP20 。完成时点击选择。
注意： 如果知道封装的名称，您也可以在 封装类型 栏内直接输入该名称。
图 3-选择一种封装（第 2 步（共 2步））

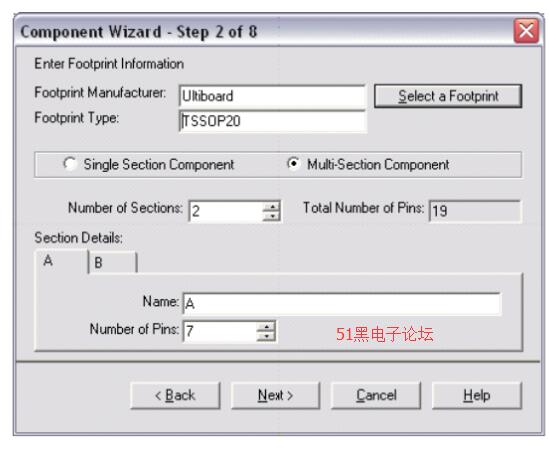

c.) 定义元器件各部件的名称及其管脚数目。 此例中，该元器件包括两个部件： A为前置放大器部件， B为可编程增益放大器部件。
注意 1：在创建多部件元器件时，管脚的数目必须与将用于该部件符号的管脚数目相匹配，而不是与封装的管脚数目相匹配。
注意 2：对于 THS7001 ，需要为这两个部件的符号添加接地管脚和关闭节能选项的管脚。
完成时选择 下一步 。
