如何在CAD软件中绘制齿轮零件图？

ID:476912 · 发表于 2019-2-26 14:31

　　齿轮是机械设备中最常见的传动零件，在使用浩辰CAD软件对其绘图时，通常不将轮齿绘制出来，一般采用简单画法。

　　单个圆柱齿轮一般用二个视图表达，规定画法中规定齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点划线绘制，齿根圆和齿根线用细实线绘制（也可省略不画）；

　　在剖视图中，当剖切平面通过齿轮的轴线时，轮齿部分一律按不剖处理，此时齿根线则要用粗实线来绘制，齿轮的其他部分仍按照实际形状投影绘制。

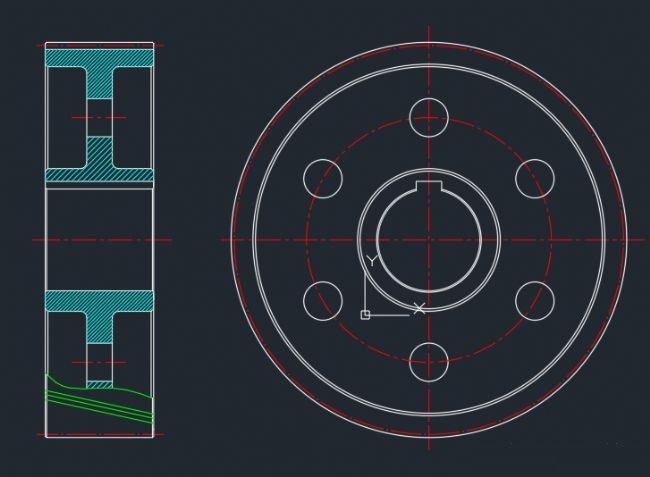

　　一、打开浩辰CAD软件，根据齿轮的分度圆直径，齿顶圆直径，齿宽等各项参数，绘制齿轮。如下图：

　　二、绘制出剖面线。

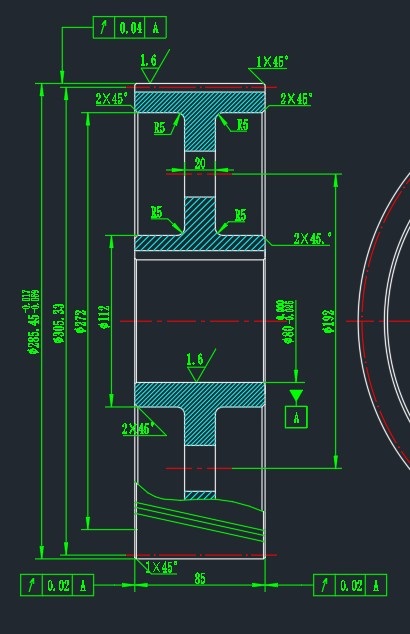

　　三、标上尺寸及各技术要求参数：

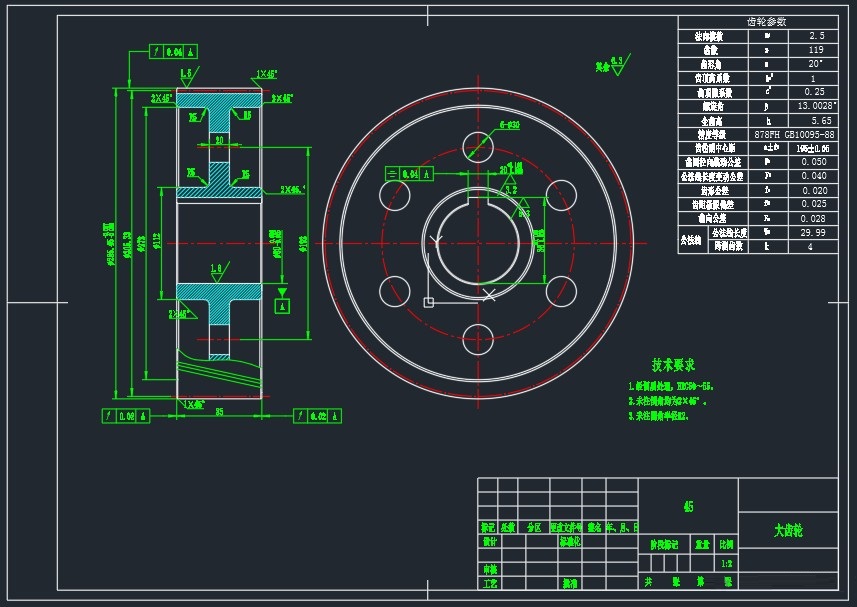

　　四、标注完整后如图所示：

　　七、再把齿轮的参数表弄上，这样就完成了。

　　在齿轮工作图中，除具有一般零件工作图的内容外，齿顶圆直径、分度圆直径必须直接注出，齿根圆直径规定不注；并在图样右上角画出参数表，应注写清楚齿轮模数、齿数、齿形角等基本参数（参数表中列出的参数项目可根据需要增减，检验项目按功能要求而定）。

-浩辰CAD软件
