MOS管该如何精准控制电流？

ID:479318 · 发表于 2019-2-26 15:07

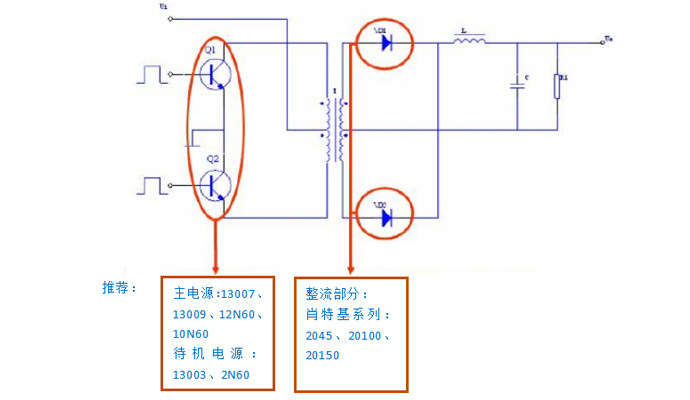

MOS管是电压控制器件，也就是需要使用电压控制G脚来实现对管子电流的控制。市面上最常见的是增强型N沟通MOS管，厂家可以用一个电压来控制G的电压，MOS管导通电压一般在2-4V，不过要完全控制，这个值要上升到10V左右。

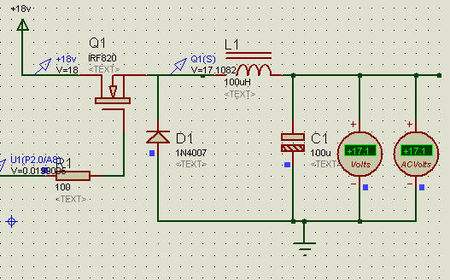

基本方法：用一个控制电压（比较器同相输入端）和一个参考电压（比较器反相输入端），同时进入电压比较器（比较器电源接正12V和地，比如LM358当比较器），比较器的输出经过5.1K电阻上拉后接G脚，如果控制电压比参考电压高，则控制MOS管导通输出电流。

参考电压可以来自于采样电阻，也就是在NMOS的S极接一个大功率小电阻后接地，这个电阻做电流采样，当电流流过电阻后会形成电压，把它放大处理后做参考。

刚开始的时候，电流很小，所以控制电压比参考电压高很多，这时候G脚基本上都加了12V，可以使管子迅速导通，在很短时间后，当电流增大逐步达到某个值时，参考电压迅速上升，与控制电压接近并超过时，比较器就输出低电平（接近0V）使管子截止，电流减小。然后电流减少后，参考电压又下去，管子又导通，电流又增大，周而复始。

如果你用D/A输出代替控制电压，则可以获得对MOS管的精确控制，以前实现过输出范围10-2000mA，步进1mA，输出电流精度正负1mA的水平。

ID:308570 · 发表于 2020-9-19 10:14

是如何保持电压不变控制电流大小呢？

ID:964585 · 发表于 2022-1-1 10:23

icgsgf 发表于 2020-9-19 10:14
是如何保持电压不变控制电流大小呢？

我感觉不可能
