CAD软件中建立水力计算模型教程

ID:476912 · 发表于 2019-3-7 14:29

　　水力计算是暖通智能水路设计的重要组成部分。传统的计算方式是用excel做表格，内嵌公式，然后手动输入各项参数，最后出结果。繁琐、易出错，还不易修改。浩辰cad暖通智能水路模块水力计算功能，具有快速建立计算模型，数据从图中提取、快速修改的特点。

　　本文介绍快是硬道理，暖通cad智能水路水力计算的学习。

　　菜单：[智能水路]→[水力计算]

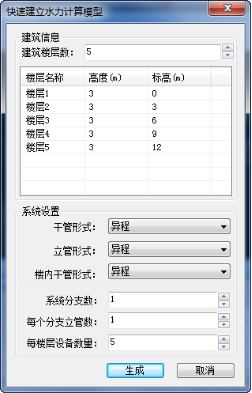

　　会弹出快速建立计算模型界面如下图：

　　说明：可以输入建筑信息和系统设置。建筑信息包括楼层数与各层标高数值，用户可以根据实际工程情况进行建筑信息的手动输入；系统设置除了可设置干管、立管的接管形式、楼内干管形式，还可以确定系统分支数、每个分支立管数和每楼层内设备数量。

　　对话框中包括：工具栏，索引区，图示区，以及快速建立水力计算模型的子对话框。

　　工具栏：包括文件、编辑、计算、工具、帮助菜单。

　　快速建立模型：参见编辑中的快速建模。

　　索引区：工程信息、计算结果和最不利环路信息。

　　图示区：图中黑色区域示，软件会根据用户所建立的模型，生成与之对应的简单形式的系统图图例。

　　“索引区”右键菜单项：

　　在热力入口处右键，弹出对话框：

　　用户可以新建分支。

　　在分支处右键，弹出对话框：

　　用户可以按文字提示，新建立管，新建或删除分支，也可以对分支重命名；右键中“复制分支”命令见本节编辑中高级复制；另外，水力计算时，点【提取信息】按扭，在图中拾取供水的起点，以及回水的终点，可以直接将平面图中分支的信息读取到计算器当中。

　　在立管处右键，弹出对话框：

　　用户可以按文字提示，新建楼层；新建或删除立管，也可以对立管重新命名；右键中“复制立管”命令见本节编辑中的高级复制；另外，水力计算时，点【提取信息】按扭，在图中拾取供水的起点，以及回水的终点，可以直接将平面图中分支的信息读取到计算器当中。

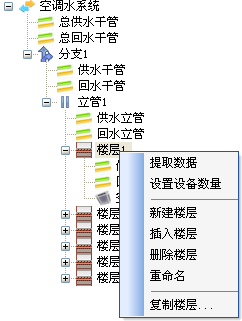

　　楼层处右键，弹出对话框：

　　用户可以按文字提示，提取数据、设置设备数量，新建或删除楼层，也可以对楼层重新命名；右键中“复制楼层”命令见本节编辑中的高级复制。

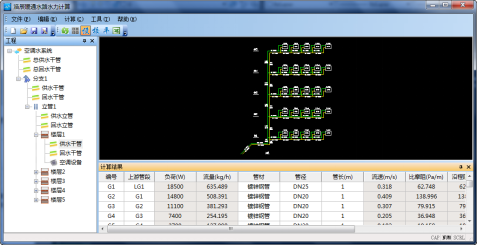

　　“工具栏”右键菜单项，将需要在界面显示的内容项勾选即可，“工程”和计算结果分别对应出主窗口中左侧索引栏和下方索引栏，而最不利环路是在最右边栏显示，如图：

　　“图示区”右键菜单项，将鼠标移至图示区，右键，如图：

　　用户可以按照当中的文字提示，对图中的示意图进行调整。包括实时缩放、窗口放大、平移视图、旋转视图、初始视图五个命令选项。

　　“索引区”：工程信息和计算结果。

　　工程信息处，是空调水路系统的管路模型，其参数包括：总供回水干管、分支、供回水干管、立管、立管作用楼层数，以及各楼层连接设备信息，用户在对工程模型的确定时，可以通过本章节中新建，或是按上述介绍中手动通过右键菜单的相关选项完成。

　　在计算结果显示栏中，对于显示的内容，可以通过系统设置来完成设置；用户在计算时可以对空调设备的类型和局部阻力系数进行输入；也可编辑干管管径、管材、管长等信息；在楼层信息的结果显示中，可修改楼层标高和空调设备中心平均至本楼相对标高信息；在显示结果中，可以手动输入修改的参数列表用白色表示，包括管段编号、负荷值、室内温度、管道长度等，而其它的则是由灰色底色与其区分。
