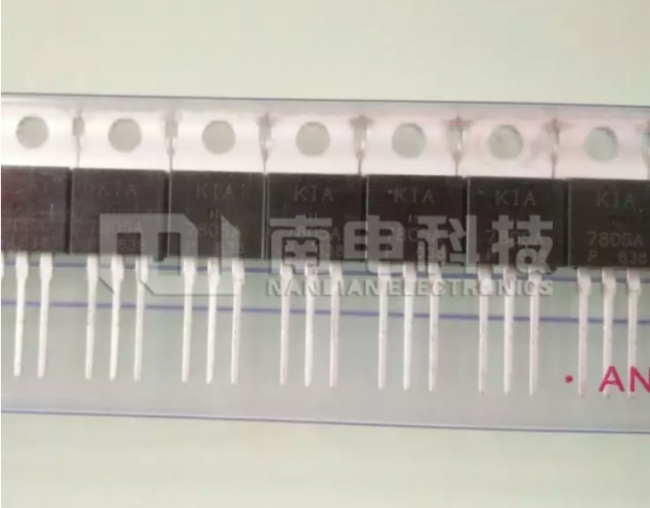

三端稳压器是一种直到临界反向击穿电压前都具有很高电阻的半导体器件,常见的三端稳压器有78系列的7805、7808、7809、7812、7824等。
另一种输出负压的三端稳压器是79系列的,如7905代表输出伏5伏电压、7912代表输出负12伏电压。有的三端稳压器标注带字母,那是代表承受电流。如输出电流以78(或79)后面加字母来区分。常见的三端稳压器管脚排列一般是带字的那面朝向我们时,左边的第一个脚为输入正极,中间为负极,最右边为输出正极。

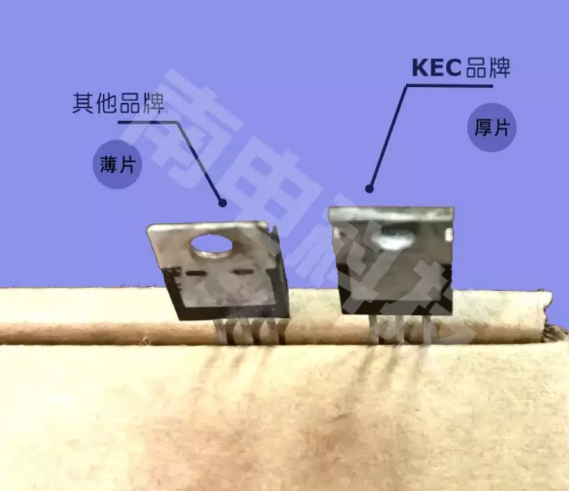

三端集成稳压器的封装采用晶体三极管的标准封装,其外形与晶体三极管完全一样。从名称上即可看出,三端集成稳压器引出脚均为3根。
|
