请高手帮忙分析程序-GPIO扩展芯片XRA1402

ID:436165 · 发表于 2019-5-16 21:16

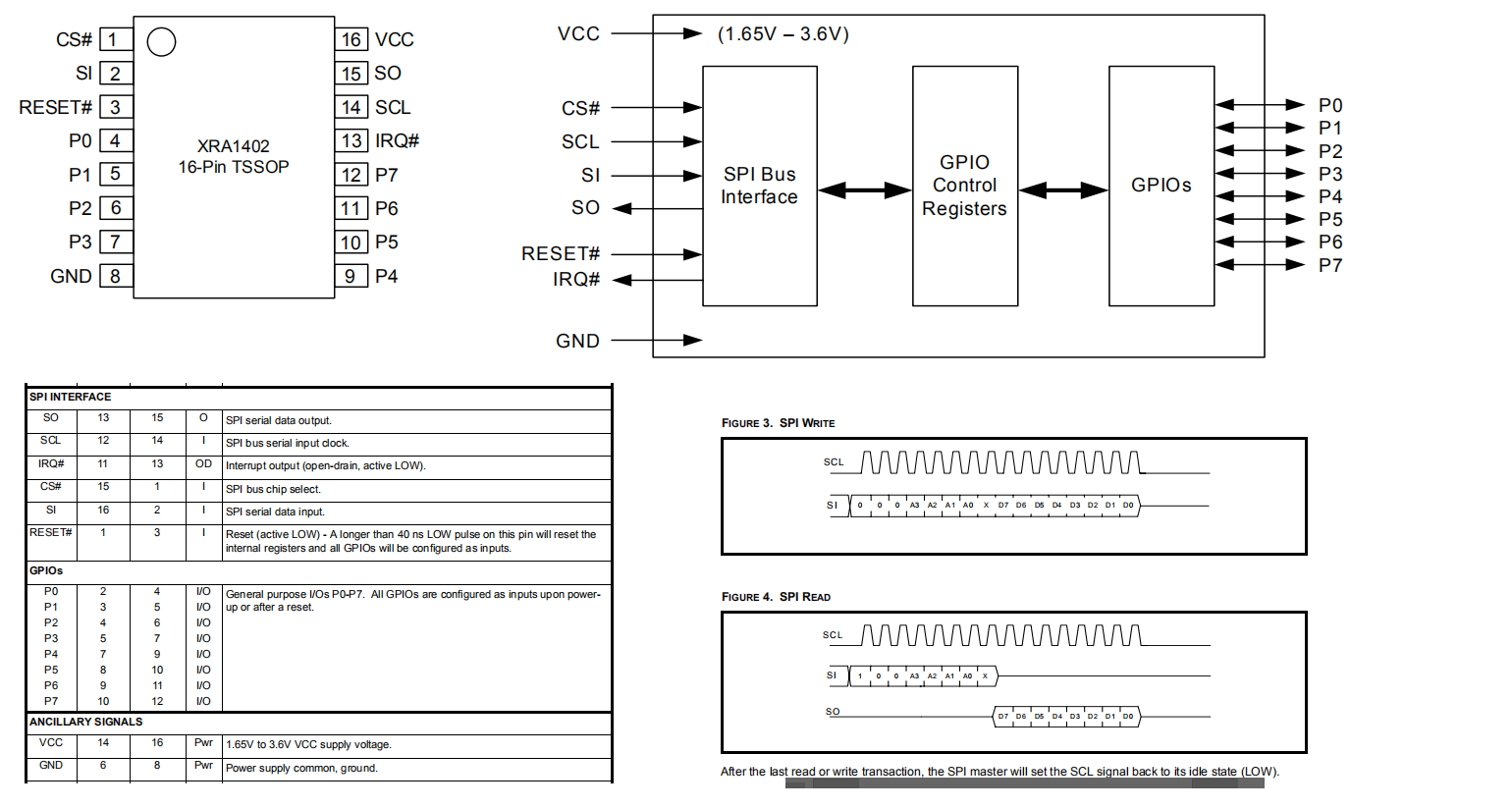

主要是SPI操作，芯片寄存器。

命令字节操作数据寄存器描述读/写默认数值

0x00 000 0 000 0 0x00 GSR -GPIO状态只读 0xXX

0x01 000 0 001 0 0x02 OCR – 输出控制读/写 0xff

0x02 000 0 010 0 0x04 PIR -输入极性反转读/写 0x00

0x03 000 0 011 0 0x06 GCR- GPIO 组态/构造读/写 0xFF

0x04 000 0 100 0 0x08 PUR-输入内部上拉电阻启用/禁用读/写 0x00

0x05 000 0 101 0 0x0A IER-输入中断使能读/写 0x00

0x06 000 0 110 0 0x0C TSCR - 输出三态控制读/写 0x00

0x07 000 0 111 0 0x0E ISR -输入中断状态读 0x00

0x08 000 1 000 0 0x10 REIR - 输入上升沿中断使能读/写 0x00

0x09 000 1 001 0 0x12 FEIR - 输入下降沿中断使能读/写 0x00

0x0A 000 1 010 0 0x14 IFR - 输入滤波器启用/禁用读/写 0xFF

//SPI写函数
void Write_Data(unsigned char DAT)
{
unsigned char i;
      SCK = 0;
for(i=0;i<8;i++)
{
SDI = DAT&0x80;
Delay_10uS();
SCK = 1;
Delay_10uS();
DAT <<= 1;
SCK = 0;
}

//主程序调用函数
void main(void){ Delay_1S();

Write_Data(0x03);  //选定0x03   GCR- GPIO 组态寄存器， //该成0x06也不行
Write_Data(0x00); //写入0x00 使所有IO为输出IO

Write_Data(0x01); //选定0x01 OCR – 输出控制寄存器，    //该成0x02也不行
Write_Data(0x0f);//写入0x0F 使高四位IO为低电平，第四位IO为高电平

while(1);

}
