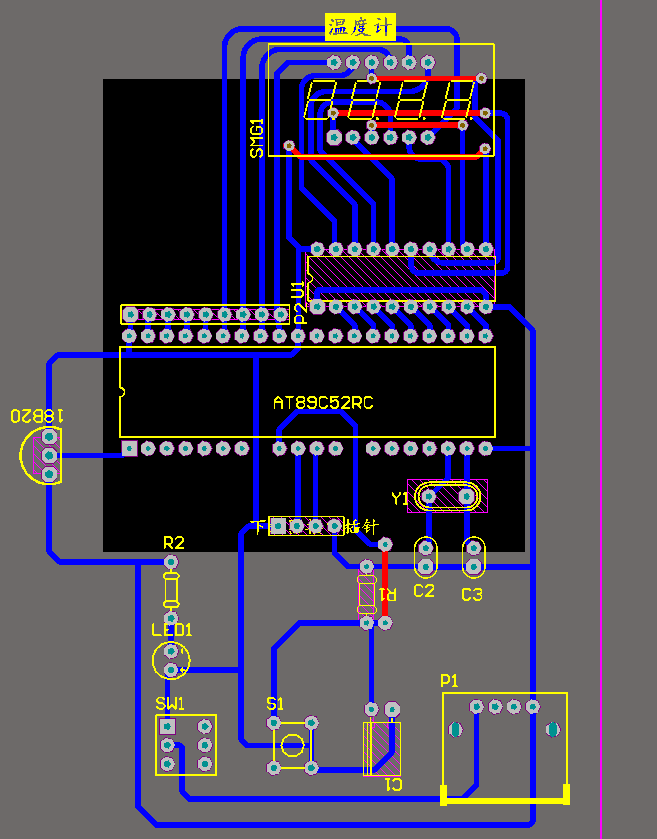

基于单片机的温度计程序，原理图PCB图

ID:543256 · 发表于 2019-5-21 20:15

/***************读取DS18B20温度，通共阴数码管显示**************/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int

code uchar seven_seg[] = {0xFC,0x60,0xDA,0xF2,0x66,0xB6,0xBE,0xE0,0xFE,0xF6,0x77,0x7C,0x39,0x5E,0x79,0x71};
uint timer;
uint temp;
sbit DQ = P1^0;
sbit LED = P0^1;
sbit KEY = P0^2;
sbit BIT1 = P0^7;
sbit BIT2 = P0^6;
sbit BIT3 = P0^5;
sbit BIT4 = P0^4;

void delay(uint x)
{
      while(x--);
}
void Init_DS18B20(void)
{
      unsigned char x=0;
      DQ = 1;       //DQ复位
      delay(8);    //稍做延时
      DQ = 0;             //单片机将DQ拉低
      delay(80);          //精确延时大于 480us
      DQ = 1;             //拉高总线
      delay(14);
      x=DQ;                //稍做延时后如果x=0则初始化成功 x=1则初始化失败
      delay(20);
}
/******************************从18B20中读一个字节****************************/
uchar Read_OneChar(void)
{
      uchar i = 0;
      uchar dat = 0;
      for (i=8;i>0;i--)
      {
               DQ = 0;       // 给脉冲信号
               dat >>= 1;
               DQ = 1;       // 给脉冲信号
               if(DQ)
               dat |= 0x80;
               delay(8);
      }
      return(dat);
}
/******************************向18B20中写一个字节****************************/
void Write_OneChar(uchar dat)
{
      uchar i=0;
      for (i=8; i>0; i--)
      {
            DQ = 0;
            DQ = dat&0x01;
            delay(10);
            DQ = 1;
            dat >>= 1;
      }
      delay(8);
}
/***********************************读取温度**********************************/
uint Read_Temperature(void)
{
      float zs,xs;                      //zs=整数，xs=小数
      uchar temp_L,temp_H;       //温度低8位，和高8位
      uint t;                                     //返回值
      EA=0;                                     //关中断，以免意外
      Init_DS18B20();
      Write_OneChar(0xcc);       // 跳过读序号列号的操作
      Write_OneChar(0xbe);       // 读取温度寄存器等（共可读9个寄存器）前两个就是温度
      temp_L = Read_OneChar();          //读取温度值低位
      temp_H = Read_OneChar();          //读取温度值高位
      Init_DS18B20();

      Write_OneChar(0xcc);       //跳过读序号列号的操作
      Write_OneChar(0x44);       //启动温度转换

      xs = 0x0f & temp_L;                      //低四位的后四位得到小数部分
      xs = xs/10;
      zs = ((temp_L&0xf0)>> 4)|((temp_H&0x0f)<< 4);//低位右移4位，高位左移4位，得到整数部分
      t=(zs+xs)*10;                      //整数+小数等于数据，但又小数点，所以数据X10倍，变成整数
      EA=1;                                  //开中断
      return(t);
}
/********延时函数************/
void delay_time(uint time)
{uint a,b;
for(a=0;a<time;a++)
for(b=0;b<2;b++);
}

/********初始化中断函数************/
void timer0_init(void)       //初始化
{
      TMOD = 0x01;
      TH0 = 0xec;
      TL0 = 0x78;
      TR0 = 1;
      EA  = 1;
      ET0 = 1;
}
/************************************************************************/
void timer0_isr(void) interrupt 1                //中断
{

      TH0 = (65535-1000)/256;
      TL0 = (65535-1000)%256;
      timer++;
}
/**********显示函数************/
void display_num(uint num)
{
BIT1=1;

P2=seven_seg[num/100%10];
BIT2=0;
delay_time(10);
BIT2=1;

P2=seven_seg[num/10%10]+0X01;
BIT3=0;
delay_time(10);
BIT3=1;

P2=seven_seg[num%10];
BIT4=0;
delay_time(10);
BIT4=1;
}

/***********主函数*************/
void main(void)
{
      KEY=1;
      timer0_init();
      while(1)
{

      if(KEY==0){temp=0;LED=0;}
      display_num(temp);       //  temp2

      if(timer>1000)
      {timer=0;temp=Read_Temperature();}
      LED=1;

}
}
