四路无线继电器Altium原理图+PCB文件

ID:256970 · 发表于 2019-7-25 17:47

当控制电路中连线较多时，可以考虑无线控制，刚做好的一款四路无线继电器，电路图及PCB板见附件

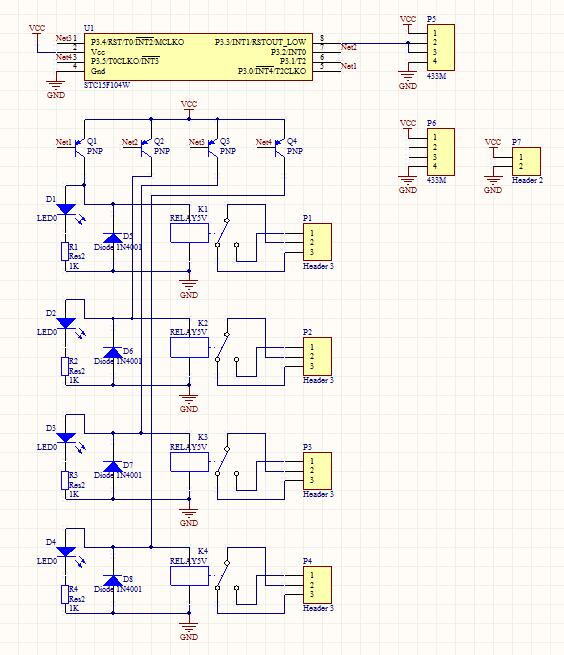

电路原理图如下：

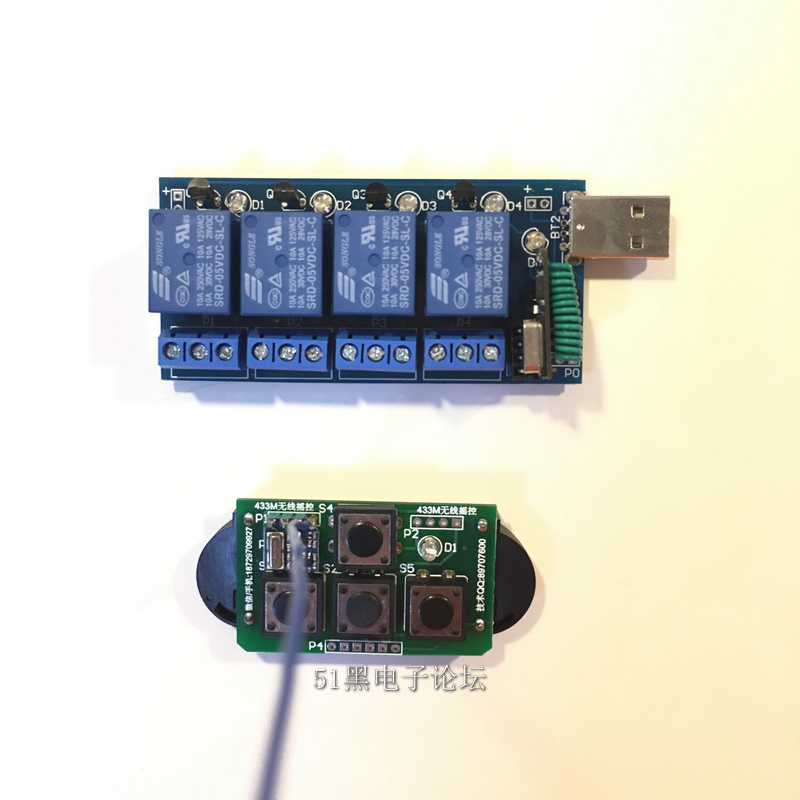

制作出来的实物图如下：

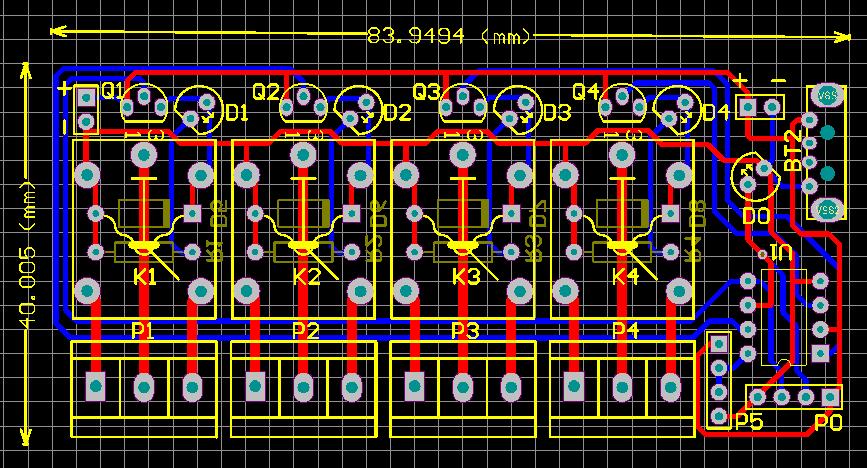

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

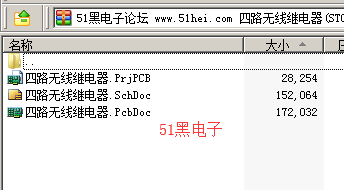

全部资料51hei下载地址：

四路无线继电器(STC15F104W).rar (33.56 KB, 下载次数: 102)
