用CADENCE画好原理图后导入PCB出现这样情况

[复制链接]
跳转到指定楼层
楼主
ID:591827 发表于 2019-7-29 08:57 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

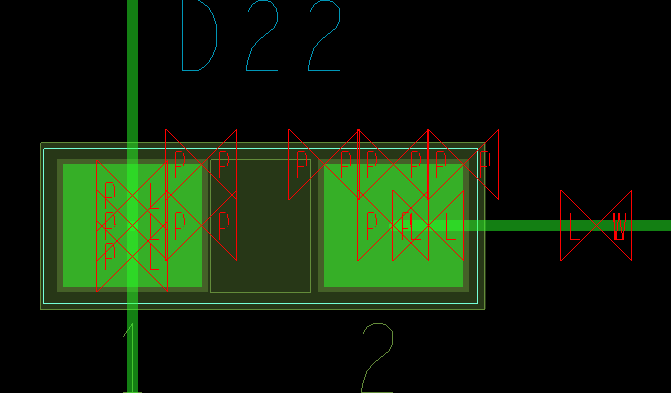

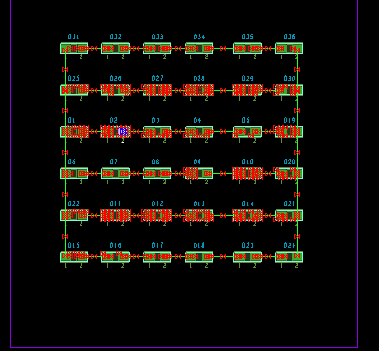

用CADENCE画好原理图后导入PCB出现这样情况，应该如何处理，怎么画板？




分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏 分享淘帖 顶顶 踩踩
回复

使用道具 举报

沙发
ID:123289 发表于 2019-7-30 09:26 | 只看该作者
慢慢挪动元件，移到你想象的地方去。
回复

使用道具 举报

板凳
ID:592649 发表于 2019-7-30 17:01 | 只看该作者
器件是自动导入的？手动移动一下，让焊盘和线不要重叠，看一下是否还报DRC，还报的话查看一下DRC报的是什么问题
