实验一百三十：Multi-function Shield多功能扩展板（12合1版）


下载附件

2019-9-22 15:40 上传

ID:513258 · 发表于 2019-9-28 09:50

模块特点
1、能与市面上,2009 UNO LENARDO 2560等主流控制器无缝对接
2、4路LED指示灯（要知道LED指示灯的重要性，在实际做工程时,有了这个指示灯可以直接用指示灯指示程序的工作状态，方便程序调试。
3、DS18B20温度传感器接口，可以做温度测量实验，这个价格是不包括DS18B20的哦，需要的话另拍。
4、LM35温度传感器接口，可以做温度测量实验，这个价格是不包括LM35的哦，需要的话另拍。
5、3296精密可调电位器,提供模拟口输入(可作控制LED亮度,转动舵机角度,数字电压等等)
6、红外一体化接收头，可以适合任何红外遥控器的实验，这个价格也是不包括一体化接收头的，需要的话另拍。
7、四位数码管(采用74HC595驱动省IO 学习SPI)，可以做数码管显示实验(可以显示温度,电压,计数值等等)。
8、三个独立按键,一个复位按键，可以做按键实验(人机界面)。
9、蜂鸣器可以作发声实验。(可以报警,发音等等)
10、蓝牙，无线接口，语音模块,语音识别模块,可以作无线通信实验
11、舵机接口，方便驱动舵机
12、红外探测接口，方便和红外对接，实现人流量统计等

ID:513258 · 发表于 2019-9-28 10:00

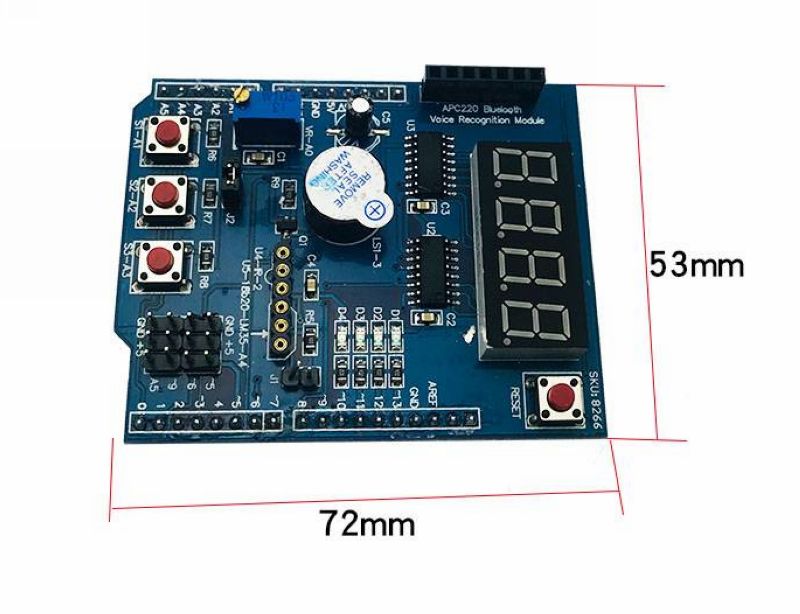

名称：Arduino 多功能扩展板
尺寸：长69mm；宽54mm；高11mm
净重：27g

04- (1).jpg (65.47 KB, 下载次数: 77)

下载附件

2019-9-28 10:00 上传

ID:513258 · 发表于 2019-9-28 10:07

模块电原理图

ID:513258 · 发表于 2019-9-28 10:10

ID:513258 · 发表于 2019-9-28 10:23

4位数码管部分的电原理图

ID:513258 · 发表于 2019-9-28 10:35

扩展模块对应管脚

ID:513258 · 发表于 2019-9-28 10:46

ID:513258 · 发表于 2019-9-28 10:47

ID:513258 · 发表于 2019-9-28 10:49

ID:513258 · 发表于 2019-9-28 10:50

ID:513258 · 发表于 2019-9-28 10:52

ID:513258 · 发表于 2019-9-28 10:53

ID:513258 · 发表于 2019-9-28 10:55

ID:513258 · 发表于 2019-9-28 10:56

ID:513258 · 发表于 2019-9-28 10:58

ID:513258 · 发表于 2019-9-28 15:21

多功能扩展版系列实验分为三个主要部分：
1。基本输入/输出
2。读数传感器
3。实际应用程序

第1部分演示了多功能扩展按钮、蜂鸣器和显示器的易用性，通过使用扩展库使用，因此更容易集中于应用。

第2部分演示如何使用扩展库从外部传感器读取值，例如温度、声纳和运动传感器，以及如何处理来自外部的电子脉冲来源。

第3部分探讨使用库和多功能屏蔽的工作应用程序：
24小时闹钟
心脏监护仪–（需要心脏脉冲传感器）
倒数计时器
地面倾斜水平指示器–（需要MPU6050运动传感器）
声纳测距仪–（需要HC SR04声纳模块）
车速表–（需要磁铁和簧片开关）
每一个都有建立和扩大的空间，但把这个留给你们来发挥。

ID:513258 · 发表于 2019-9-28 15:25

ID:513258 · 发表于 2019-9-28 15:36

/*
【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验一百三十：XD-203多功能扩展板Multi-function Shield模块（12合1版）
项目一：4个短哔声，重复3次
*/
#include <TimerOne.h>
#include <Wire.h>
#include <MultiFuncShield.h>
void setup() {
// put your setup code here, to run once:
Timer1.initialize();
MFS.initialize(&Timer1); // initialize multi-function shield library
// NOTE beep control is performed in the background, i.e. beep() is non blocking.
// short beep for 200 milliseconds
MFS.beep();
delay(1000);
// 4 short beeps, repeated 3 times.
MFS.beep(5, // beep for 50 milliseconds
5, // silent for 50 milliseconds
4, // repeat above cycle 4 times
3, // loop 3 times
50 // wait 500 milliseconds between loop
);
}
void loop() {
// put your main code here, to run repeatedly:
}

复制代码

ID:513258 · 发表于 2019-9-28 15:53

/*
【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验一百三十：XD-203多功能扩展板Multi-function Shield模块（12合1版）
项目二：显示串行监视器窗口中按钮按下的类型。检查发生了什么，按或者把多个按钮放在一起，持续时间不同。
*/
#include <TimerOne.h>
#include <Wire.h>
#include <MultiFuncShield.h>
void setup() {
// put your setup code here, to run once:
Serial.begin(9600);
Timer1.initialize();
MFS.initialize(&Timer1); // initialize multi-function shield library
}
void loop() {
// put your main code here, to run repeatedly:
byte btn = MFS.getButton(); // Normally it is sufficient to compare the return
// value to predefined macros, e.g.
BUTTON_1_PRESSED;
//BUTTON_1_LONG_PRESSED etc.
if (btn)
{
byte buttonNumber = btn & B00111111;
byte buttonAction = btn & B11000000;
Serial.print("BUTTON_");
Serial.write(buttonNumber + '0');
Serial.print("_");
if (buttonAction == BUTTON_PRESSED_IND)
{
Serial.println("PRESSED");
}
else if (buttonAction == BUTTON_SHORT_RELEASE_IND)
{
Serial.println("SHORT_RELEASE");
}
else if (buttonAction == BUTTON_LONG_PRESSED_IND)
{
Serial.println("LONG_PRESSED");
}
else if (buttonAction == BUTTON_LONG_RELEASE_IND)
{
Serial.println("LONG_RELEASE");
}
}
}

复制代码

ID:513258 · 发表于 2019-9-28 15:56

ID:513258 · 发表于 2019-9-28 16:06

/*
【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验一百三十：XD-203多功能扩展板Multi-function Shield模块（12合1版）
项目三：数字显示，计数器
#include <TimerOne.h>
#include <Wire.h>
#include <MultiFuncShield.h>
void setup() {
// put your setup code here, to run once:
Timer1.initialize();
MFS.initialize(&Timer1); // initialize multi-function shield library
MFS.write("Hi");
delay(2000);
MFS.write(-273);
delay(2000);
MFS.write(3.141, 2); // display to 2 decimal places.
delay(2000);
}
int counter=0;
byte ended = false;
void loop() {
// put your main code here, to run repeatedly:
if (counter < 200)
{
MFS.write((int)counter);
counter++;
}
else if (!ended)
{
ended = true;
MFS.write("End");
MFS.blinkDisplay(DIGIT_ALL, ON);
}
delay(50);
}

复制代码

ID:513258 · 发表于 2019-9-28 16:16

/*
【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验一百三十：XD-203多功能扩展板Multi-function Shield模块（12合1版）
项目四：控制板载LED
*/
#include <TimerOne.h>
#include <Wire.h>
#include <MultiFuncShield.h>
void setup() {
// put your setup code here, to run once:
Timer1.initialize();
MFS.initialize(&Timer1); // initialize multi-function shield library
MFS.writeLeds(LED_ALL, ON);
delay(2000);
MFS.blinkLeds(LED_1 | LED_2, ON);
delay(2000);
MFS.blinkLeds(LED_1 | LED_2, OFF);
MFS.blinkLeds(LED_3 | LED_4, ON);
delay(2000);
MFS.blinkLeds(LED_ALL, ON);
delay(2000);
MFS.blinkLeds(LED_ALL, OFF);
MFS.writeLeds(LED_ALL, OFF);
}
void loop() {
// put your main code here, to run repeatedly:
}

复制代码
