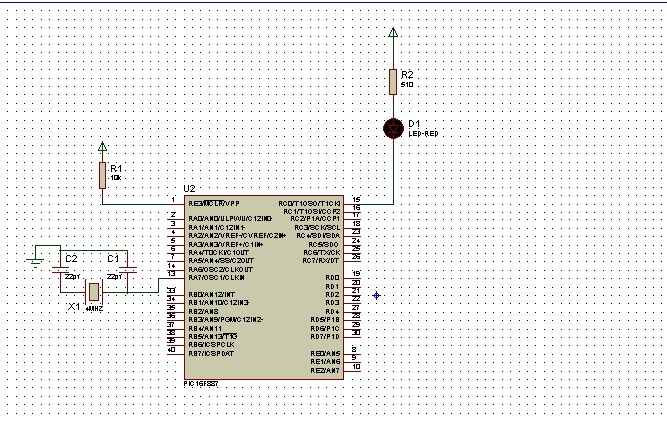

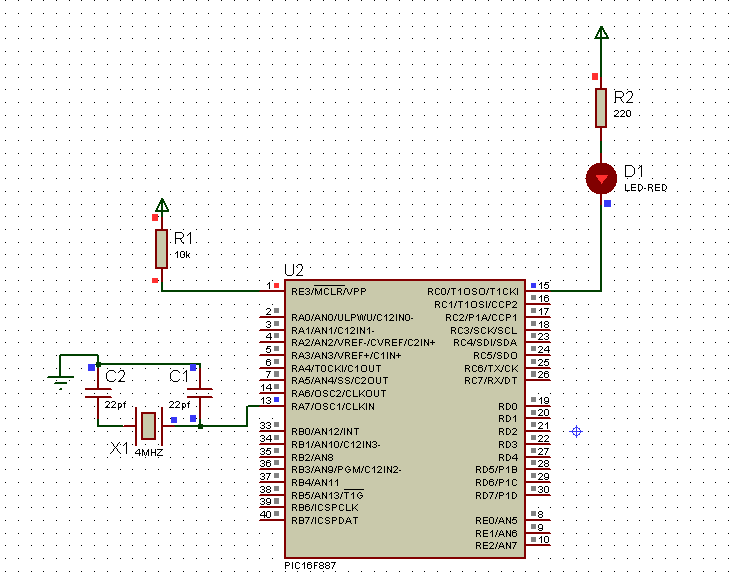

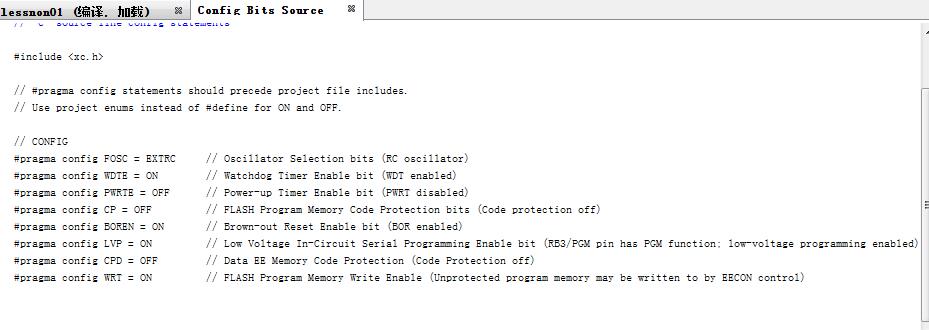

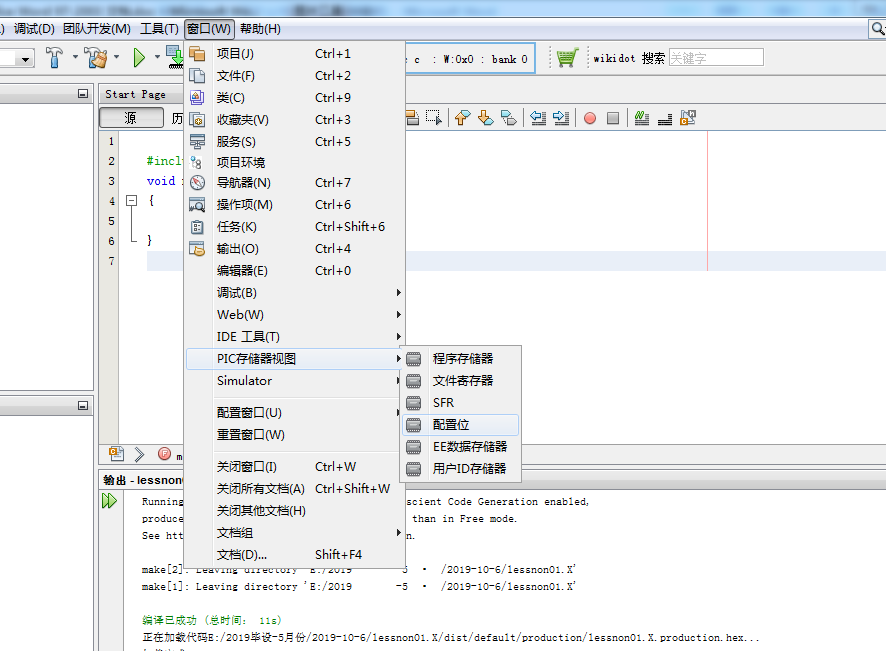

第二天开始第一个程序 今天的任务，点亮一个LED，和编写一个流水灯程序。我们直接进入主题，先介绍下PIC单片机I/O口，I/O端口的寄存器复位后，默认为输入（输出高阻态），每一路I/O有方向控制寄存器TRISA~E和数据寄存器PORTA~E，为了实现I/O端口的功能必需先对端口进行初始化设置。方向控制寄存器与数据寄存器都是8位的，方向控制寄存器中的每一位与数据寄存器中的每一位相对应;方向控制寄存器的相应位设置为1表示输入;设置为0表示输出;端口控制寄存器的相应位设置为1表示输出高电平，设置为0表示输出低电平。 这个需要我们记住。通用I/O接口的输出设计要点：1、输出电平的转换和匹配，我们PIC系统一般工作电源是5V，当连接的外围是9V、12V等于5V不同的电源时，需要考虑输出电平的转换。2、输出电流的驱动能力，每个I/O口允许最大25mA的灌电流和20mA的拉电流，可以直接驱动LED和继电器。因各端口结构不同，RB口提供的总灌电流和总拉电流可达150mA和100mA；其他端口为80mA和50mA；五个端口驱动电流之和不大于200mA。3、输出电平转换的延时，PIC单片机是一款高速单片机，当系统晶振为4MHZ时，执行一个指令的时间为0.25us,也就是说讲一个I/O置1，在置0，只需要0.25us。 (1)LED发光二级管电流硬件设计:二极管电流大于5MA，人眼睛就可以明显的观察到二极管的发光，导通电流越大，亮度越高。但最好不要超过10ma,否则可能会将二级管烧坏或IO口烧坏。我们在设计电路时，需要在电路中串接一个限流电阻，这个电流一般在330-1K之间。 (2)软件设计，代码如下： #include<pic.h>//头文件包含 //芯片配置字定义 #pragmaconfig FOSC = XT // OscillatorSelection bits (XT oscillator: Crystal/resonator on RA6/OSC2/CLKOUT andRA7/OSC1/CLKIN) #pragmaconfig WDTE = OFF // Watchdog TimerEnable bit (WDT disabled and can be enabled by SWDTEN bit of the WDTCONregister) #pragmaconfig PWRTE = OFF // Power-up TimerEnable bit (PWRT disabled) #pragmaconfig MCLRE = ON // RE3/MCLR pinfunction select bit (RE3/MCLR pin function is MCLR) #pragmaconfig CP = OFF // CodeProtection bit (Program memory code protection is disabled) #pragmaconfig CPD = OFF // Data CodeProtection bit (Data memory code protection is disabled) #pragmaconfig BOREN = ON // Brown OutReset Selection bits (BOR enabled) #pragmaconfig IESO = ON // InternalExternal Switchover bit (Internal/External Switchover mode is enabled) #pragmaconfig FCMEN = ON // Fail-SafeClock Monitor Enabled bit (Fail-Safe Clock Monitor is enabled) #pragmaconfig LVP = ON // Low VoltageProgramming Enable bit (RB3/PGM pin has PGM function, low voltage programmingenabled) #pragmaconfig BOR4V = BOR40V // Brown-outReset Selection bit (Brown-out Reset set to 4.0V) #pragmaconfig WRT = OFF // Flash ProgramMemory Self Write Enable bits (Write protection off) voidmain() { // TRISC=0xfe;//11111110，端口操作 // PORTC=0xfe;//00000001 TRISC0=0;//位操作，类似51单片机sbit RC0=0; while(1); } 实验效果如下： 流水灯程序如下： #include<pic.h> #define uchar unsigned char #define uint unsigned int #pragma config FOSC = XT // Oscillator Selection bits (XToscillator: Crystal/resonator on RA6/OSC2/CLKOUT and RA7/OSC1/CLKIN) #pragma config WDTE = OFF // Watchdog Timer Enable bit (WDTdisabled and can be enabled by SWDTEN bit of the WDTCON register) #pragma config PWRTE = OFF // Power-up Timer Enable bit (PWRTdisabled) #pragma config MCLRE = ON // RE3/MCLR pin function select bit(RE3/MCLR pin function is MCLR) #pragma config CP = OFF // Code Protection bit (Program memorycode protection is disabled) #pragma config CPD = OFF // Data Code Protection bit (Datamemory code protection is disabled) #pragma config BOREN = ON // Brown Out Reset Selection bits (BORenabled) #pragma config IESO = ON // Internal External Switchover bit(Internal/External Switchover mode is enabled) #pragma config FCMEN = ON // Fail-Safe Clock Monitor Enabled bit(Fail-Safe Clock Monitor is enabled) #pragma config LVP = ON // Low Voltage Programming Enable bit(RB3/PGM pin has PGM function, low voltage programming enabled) #pragma config BOR4V = BOR40V // Brown-out Reset Selection bit (Brown-outReset set to 4.0V) #pragma config WRT = OFF // Flash Program Memory Self WriteEnable bits (Write protection off) void delay_ms(uint x) { uint a,b; for(a=x;a>0;a--) for(b=110;b>0;b--); } void main(){ uchar position=0; TRISC=0x00;//设置为输出方式 while(1) { PORTC=~(1<<postion); if(++position>=8) postion=0; delay_ms(1000); } } |
