DAP-LINK仿真器原理图、PCB文件、固件库及使用手册

  [复制链接]
跳转到指定楼层
楼主
1. 硬件原理图PCB完全开源,软件开源,无版权风险。当前市面上的jlink/stlink均为盗版,使用上存在一些法律问题,部分jlink和IDE如MDK配合使用时,会提示盗版而无法正常使用,且部分jlink版本存在使用一段时间后丢固件的问题,一旦固件丢失,需要手动操作软件恢复固件,操作极其繁琐。同时 jlink售价亦较为昂贵。
2.引出SWD接口,支持主流上位机调试软件,包括keil、IAR、openocd,均支持使用SWD进行下载、单步调试。
3. 引出JTAG接口,配合openocd可支持全球范围内几乎所有SoC芯片的调试,如ARM Cortex-A系列、DSP、FPGA、MIPS等,因为SWD协议只是ARM自己定义的私有协议,而JTAG则是国际IEEE 1149标准。通常的仿真器目标芯片一般为ARM Cortex-M系列,均未引出JTAG接口,而本产品引出JTAG接口,适合您在其他平台下进行开发调试工作。
4. 支持虚拟串口(也就是既可以用来当仿真器,又可以作为串口工具使用,替代ch340、cp2102,pl2303)。
5. DAPLink是CMSIS-DAP仿真器的升级版,也是ARM官方在开源社区力推的仿真器,最大的特点是支持U盘拖拽烧录。插入DAPLink之后,PC上会出来一个U盘,只需将hex或者bin文件拖入到U盘中,即可完成烧录。
6. DAPLink支持U盘固件升级,只需将nRST接地,插入DAPLink,PC上即会出来一个U盘,只需将新的固件(hex或者bin文件)拖入到U盘中,即可完成固件升级。因为DAPLink实现了一个带U盘功能的bootloader,可以方便的完成固件升级。若您有基于STM32的产品正在量产,而且产品后续可能需要升级,则DAPLink中的bootloader代码非常值得您参考,客户端不需要安装复杂的IDE或者烧写工具才能完成升级,只需拖动到U盘即可方便的完成您的产品升级。

1.原理图

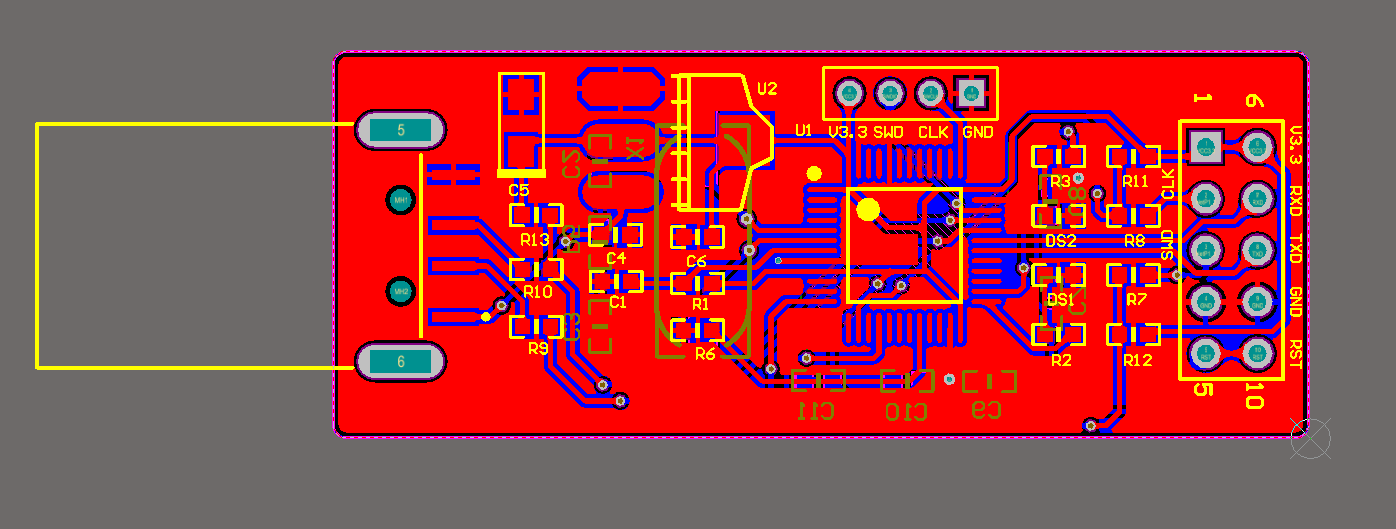

2.PCB


3.资料




全部资料51hei下载地址:
DAPLINK.zip (11.27 MB, 下载次数: 323)
DAP_V2.zip (12.5 MB, 下载次数: 241)

评分

参与人数 3黑币 +77 收起 理由
Morpho + 12 共享资料的黑币奖励!
sad520ljh + 15 学习一下
admin + 50 共享资料的黑币奖励!

查看全部评分

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏20 分享淘帖 顶2 踩
回复

使用道具 举报

沙发
ID:328014 发表于 2019-11-9 17:08 | 只看该作者
好资料,51黑有你更精彩!!!
回复

使用道具 举报

板凳
ID:150776 发表于 2019-11-9 22:26 来自手机 | 只看该作者
谢谢楼主分享
回复

使用道具 举报

地板
ID:291079 发表于 2020-2-29 09:13 | 只看该作者
谢谢楼主分享!
回复

使用道具 举报

5#
ID:745712 发表于 2020-5-7 00:00 | 只看该作者
相当优秀的宝贝!!谢谢楼主分享!
回复

使用道具 举报

6#
ID:762112 发表于 2020-7-14 08:48 | 只看该作者
相当优秀的宝贝!!谢谢楼主分享!
回复

使用道具 举报

7#
ID:229830 发表于 2020-9-23 21:51 | 只看该作者
大佬,有没有编译好的程序分享一下,自己编译的老是有问题
回复

使用道具 举报

8#
ID:821266 发表于 2020-9-28 18:02 | 只看该作者
有封装吗???
回复

使用道具 举报

9#
ID:815615 发表于 2020-11-17 16:40 | 只看该作者
dap v2    v1具体区别是什么? 硬件一样吗?
回复

使用道具 举报

10#
ID:490458 发表于 2020-11-17 19:08 | 只看该作者
这不是技小新的v1版吗?不支持优盘拖放的那种
回复

使用道具 举报

11#
ID:897240 发表于 2021-3-27 14:54 | 只看该作者
好资料,51黑有你更精彩!!!
回复

使用道具 举报

12#
ID:824490 发表于 2021-3-27 15:53 | 只看该作者
win7不认,咋破?
回复

使用道具 举报

13#
ID:119642 发表于 2021-7-29 10:20 | 只看该作者
这个真不错啊。用STM32的
回复

使用道具 举报

14#
ID:606398 发表于 2021-9-26 16:00 | 只看该作者
有没有烧写过程的教程呀?目前做好板子了,烧写固件有点问题,电脑老是不识别做的DAP
回复

使用道具 举报

15#
ID:601357 发表于 2021-12-13 19:03 | 只看该作者
这个有离线的吗
回复

使用道具 举报

16#
ID:914666 发表于 2021-12-14 20:44 | 只看该作者
51hei有你更精彩
回复

使用道具 举报

17#
ID:82944 发表于 2022-2-3 13:38 | 只看该作者
好资料,51黑有你更精彩!!!
回复

使用道具 举报

18#
ID:1018168 发表于 2022-4-14 10:39 | 只看该作者
好资料,51黑有你更精彩!!!
回复

使用道具 举报

19#
ID:195496 发表于 2022-11-10 15:30 | 只看该作者
有没有做成功的,分享一直过程
回复

使用道具 举报

20#
ID:503691 发表于 2023-9-22 12:22 | 只看该作者
好资料,51黑有你更精彩!!!
回复

使用道具 举报

21#
ID:1093842 发表于 2023-9-30 22:56 来自手机 | 只看该作者
好资料,51黑有你更精彩!!!
回复

使用道具 举报

22#
ID:195496 发表于 2023-10-4 10:40 | 只看该作者
这个很值得去研究下,学习到新的知识点
