仿ZYE1603B试验箱ALU（运算器），74ls181芯片级联在protues仿真可以实现48种运算功能，32种算数运算功能，16种逻辑运算功能，可以运算最多8位数据，s0-s3控制运算功能选择，CN进位端可以控制有无进位（CN=1无进位，=0有进位），M端控制算术逻辑运算（=0算数运算，=1逻辑运算），真值表会在下图给出。设计思想：1）数据输入端有8个发光二级管作为输入正确验证，通过一个8bit的74ls245输入三态数据缓冲器预置运算数据；2）通过两个74ls273作为运算数据A与B的数据寄存器，会在DDR1、CLACK和DDR2的顺序作用下将操作数写到ALU两端；3）运算后的结果通过一个输出缓冲器由数据总线送至两个7447典型BCD47译码器译码到两个共阳7段数码管显示。其中众多开关及选项可以在图中具体知道其作用，再此不过多赘述，望有意者多多支持指正不足之处，共师兄习进步！
H=高电平 L=低电平 ×=不定
注：1、当需要0到15的输出功能时，灭灯输入（BI）必须为开路或保持在高逻辑电平，
若不要灭掉十进制零，则动态灭灯输入（RBI）必须开路或处于高逻辑电平。
2、当低逻辑电平直接加到灭灯输入（BI）时，不管其它任何输入端的电平如何，所
有段的输出端都关死。
3、当动态灭灯输入（RBI）和 输入端A、B、C、D 都处于低电平而试灯输入(LT)为
高时，则所有段的输出端进入关闭且动态灭灯输出（RBO）处于低电平（响应条件）。
4、当灭灯输入/动态灭灯输出（BI/RBO）开路或保持在高电平，且将低电平加到试
灯输入(LT)时，所有段的输出端都得打开。
* BI/RBO 是用作灭灯输入（BI）与/或动态灭灯输出（RBO）的线与逻辑。
仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）
全部资料51hei下载地址：

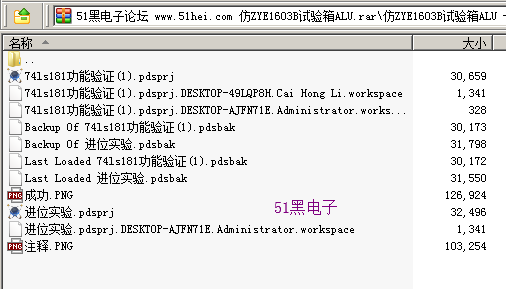

仿ZYE1603B试验箱ALU.rar
