不知道怎么用这个芯片怎么接线啊

电梯直达

跳转到指定楼层

楼主

ID:675363 发表于 2019-12-28 13:53 | 只看该作者 |只看大图回帖奖励

回帖奖励

|倒序浏览 |阅读模式

不知道怎么用这个芯片怎么接线啊



分享到: QQ好友和群 QQ空间 腾讯微博 腾讯朋友

收藏0 淘帖0 顶0 踩0

回复

使用道具举报

沙发

ID:110606 发表于 2019-12-28 15:19 | 只看该作者

符号	引脚	说明
DSA	1	数据输入
DSB	2	数据输入
Q0~Q3	3~6	输出
GND	7	地 (0 V)
CP	8	时钟输入（低电平到高电平边沿触发）
/M/R	9	中央复位输入（低电平有效）
Q4~Q7	10~13	输出
VCC	14	正电源

回复

使用道具举报

板凳

ID:110606 发表于 2019-12-28 15:21 | 只看该作者

符号	引脚	说明
DSA	1	数据输入
DSB	2	数据输入
Q0~Q3	3~6	输出
GND	7	地 (0 V)
CP	8	时钟输入（低电平到高电平边沿触发）
/M/R	9	中央复位输入（低电平有效）
Q4~Q7	10~13	输出
VCC	14	正电源

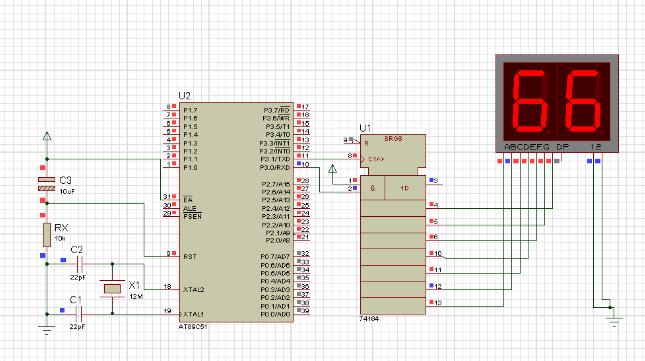

按照引脚图，您应该把输出脚连接到数码管上，奉上我查到的连接图

回复

使用道具举报

地板

ID:280000 发表于 2019-12-29 17:17 | 只看该作者

芯片怎么接线这个你要看芯片的数据手册
