大家的Altium Designer原理图和pcb库都是自己画还是找

ID:692820 · 发表于 2020-2-13 15:35

如题，目前一直都是找的，不会画，经常有找不到的

ID:383215 · 发表于 2020-2-29 22:09

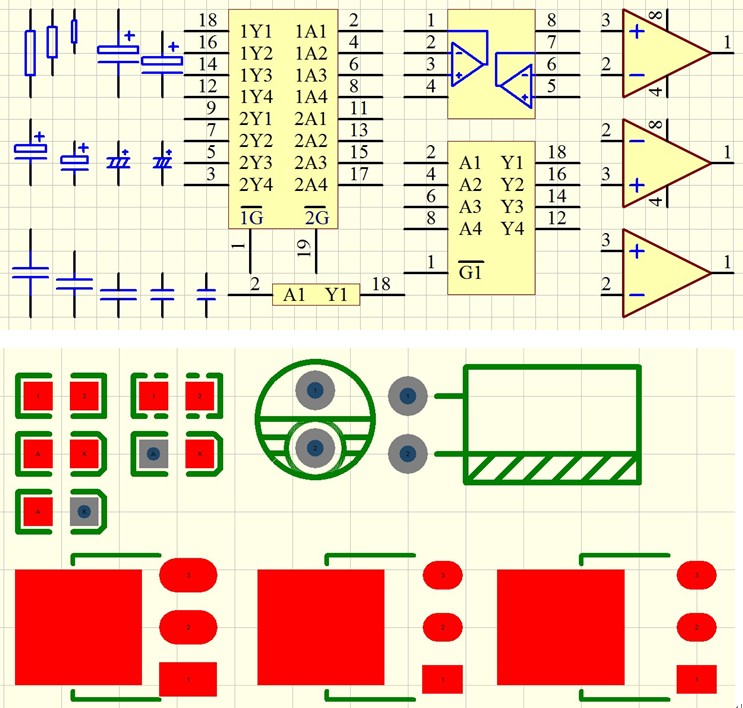

一直使用Protel99SE至今，所有原理图元件和PCB封装一律自己做，软件自带的库一个都不用，每次画图没有的原理图元件和PCB封装就自己画，已经成为常态，日积月累，我的原理图元件和PCB封装不敢说多么丰富了，但是，足够我用。请大家看，原理图元件的电阻电容画了好几种，74HC244也画了三种，整个的、1/2复合元件、1/8复合元件，双运放画了四种，整个的、和1/2复合元件，1/2复合元件又分三种，带电源同相输入在上的、带电源反相输入在上的、隐藏电源的。再看看PCB封装，同样0805贴片封装，我画的可以区分出是电阻、电容、磁珠、LED，贴片LED也画了三种，不带钻孔的和两种带钻孔的，电解电容的封装，想怎么画就怎么画，SOT-223的封装也是画了三种。这些自己画的原理图元件和PCB封装可以让原理图画的非常灵活简洁明了，关键是更改起来和调换管脚相当方便，最终让PCB的布通率大大提高，也大大加快了画图速度，只要手头有元件的实物和资料，没有画不出来的原理图和PCB图，自制原理图元件和PCB封装是提高PCB的布通率和加快整个画图速度的捷径，反观一些不太愿意自制原理图元件和PCB封装的人，表面上看可以节约时间，实际上遇到没有的原理图元件和PCB封装，到处去找，甚至去网络上跪求，反而费时间，画图速度和画图质量都没有办法提高。

ID:77479 · 发表于 2020-2-16 01:09

基本上是自己画的，有时也拷贝人家的，然后修改一下。

ID:431677 · 发表于 2020-2-16 15:20

平时积累库，画时很快。

ID:439012 · 发表于 2020-2-16 16:22

在进行一个PCB项目的时候，一般的原理图库和PCB器件库在网上都能够找到对应的资源，对于一些自己特殊的器件，就需要自己画的了。网上有AD的教学视频，关于元器件库以及PCB库的制作。

ID:592807 · 发表于 2020-2-17 08:27

直接用EDA然后导出

ID:400250 · 发表于 2020-2-29 18:41

元器件封装大部分自己找的，实在找不到的就自己画，建议用官方统一的，原理图和PCB当然自己画了。

ID:698041 · 发表于 2020-2-29 19:57

在这个网站上有很多，比如http://www.51hei.com/bbs/dpj-31103-1.html
如果实在找不到就自己画吧，画起来也比较有意思

ID:401564 · 发表于 2020-2-29 22:07

电阻运放单片机之类的,基本都会有现成的,有的IC厂商也会有专门的原理图元件和封装给你下载的
大部分都是有现成的,如果没有就要自己画了
如果你是参加工作了,就一定要会自己画和有你自己的库,找起来就方便

ID:699902 · 发表于 2020-3-1 00:17

元器件都是找的，我明天分享一下你可以关注我
