BLDC电机控制驱动板电路原理图

ID:702233 · 发表于 2020-3-5 09:52

本人制作的一个电机驱动板用于无刷电机控制器方案开发：
1、该控制板只有驱动部分，控制芯片需另配，预留了带霍尔和不带霍尔的信号，可灵活更改控制芯片，接口兼容5V单片机和3.3V单片机。

2、集成了电压监测信号，霍尔信号，编码器信号，反电动势比较式信号，反电动势模拟信号，短路保护。 1583371655(1).png

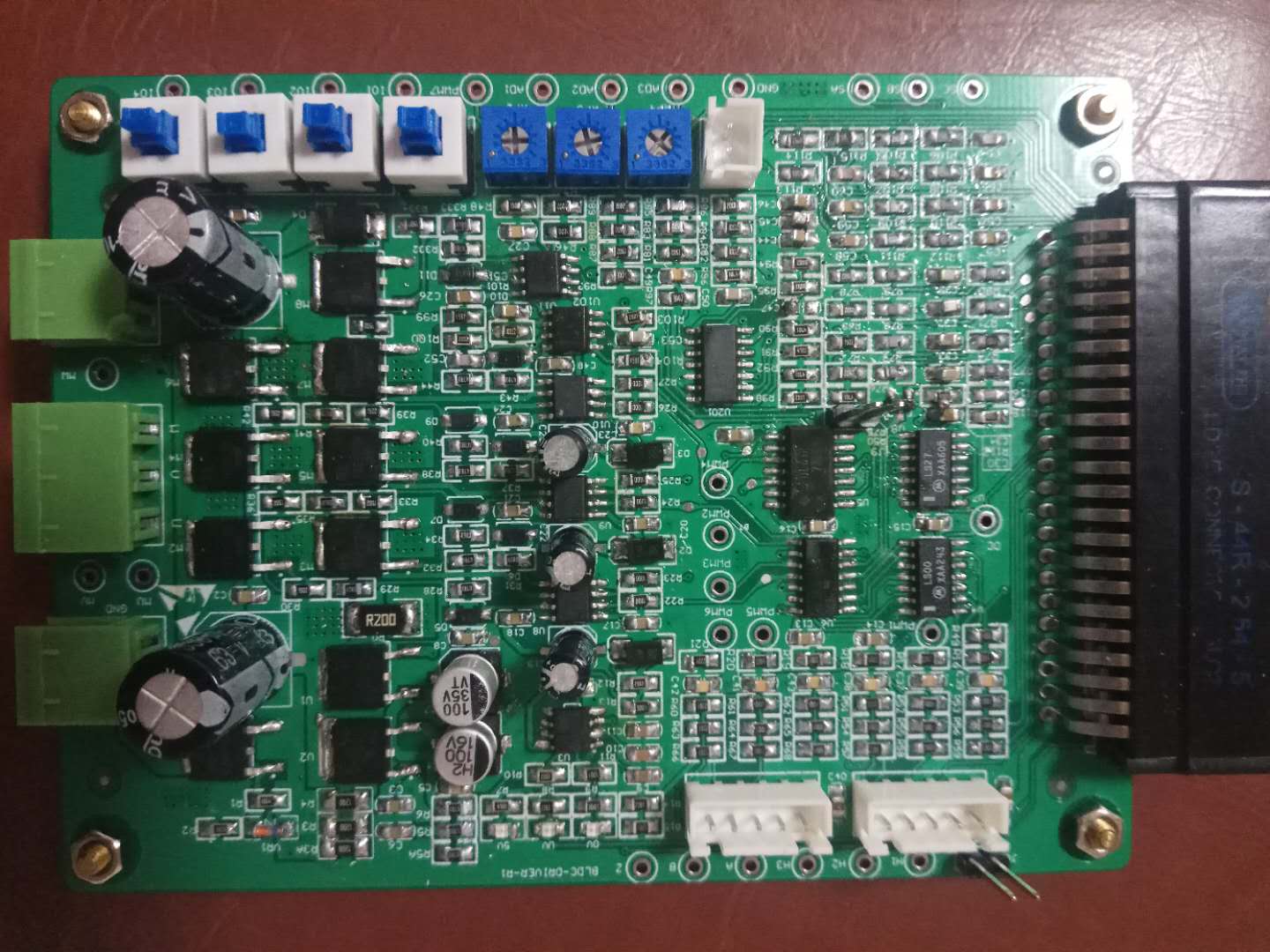

3、实物

4、所配的控制核心板

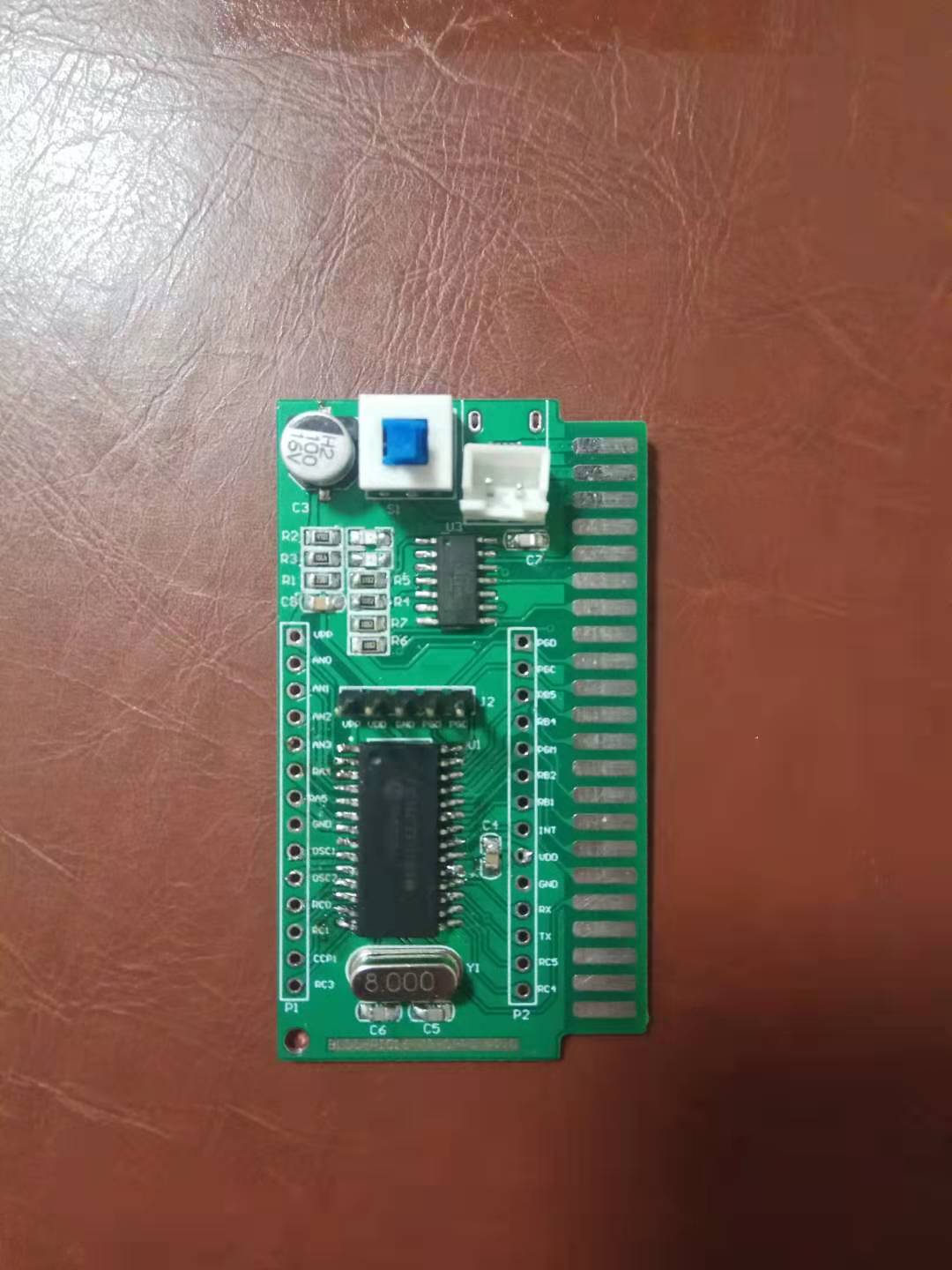

有做无刷驱动的朋友可一起学

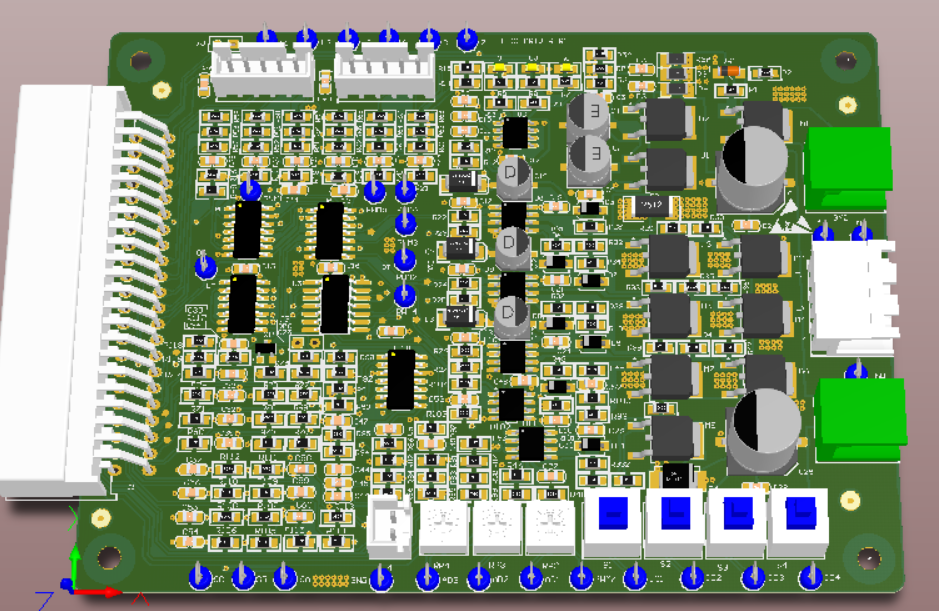

原理图:

BLDC_Diver.pdf (148.87 KB, 下载次数: 157)
