最近无聊画了个51单片机烧录板PCB，目前还没打板，功能还未知

ID:259898 发表于 2020-4-6 21:01 | 显示全部楼层 |阅读模式

最近无聊画了个51单片机烧录板，目前还没打板，功能还未知

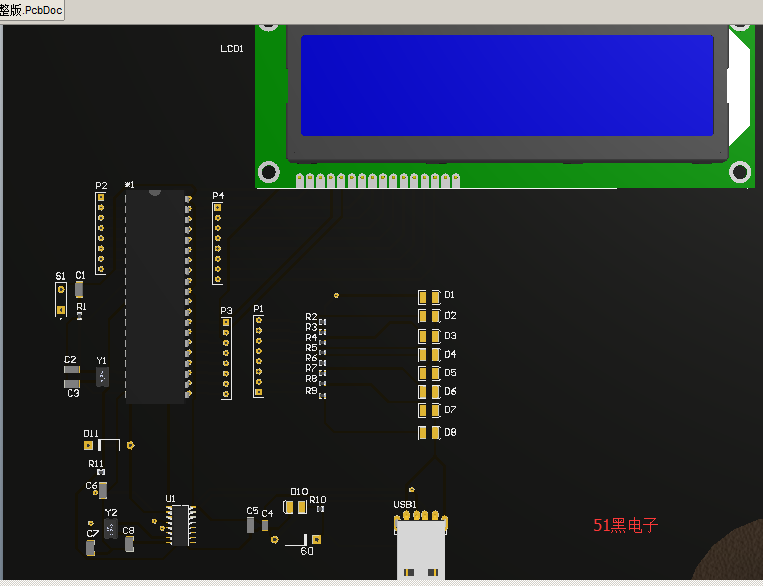

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

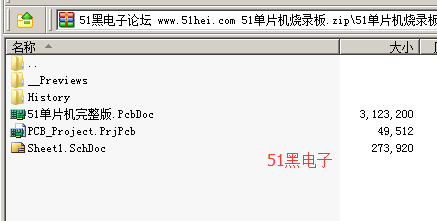

51单片机烧录板.zip

2.56 MB, 下载次数: 8, 下载积分: 黑币 -5

评分

参与人数 1	黑币 +50	收起理由
admin	+ 50	共享资料的黑币奖励！

查看全部评分

回复

使用道具举报

ID:610681 发表于 2020-4-7 09:10 | 显示全部楼层

提个建议，板子器件太分散，有些浪费呀

回复

使用道具举报

ID:352458 发表于 2020-4-7 11:44 | 显示全部楼层

这么大面积，够打两个单面板了。

回复

使用道具举报
