看看场效应管里面长什么样

ID:723847 · 发表于 2020-4-8 19:40

今天闲着没事，把以前玩逆变器烧坏的管子拆开看看里面长啥样。

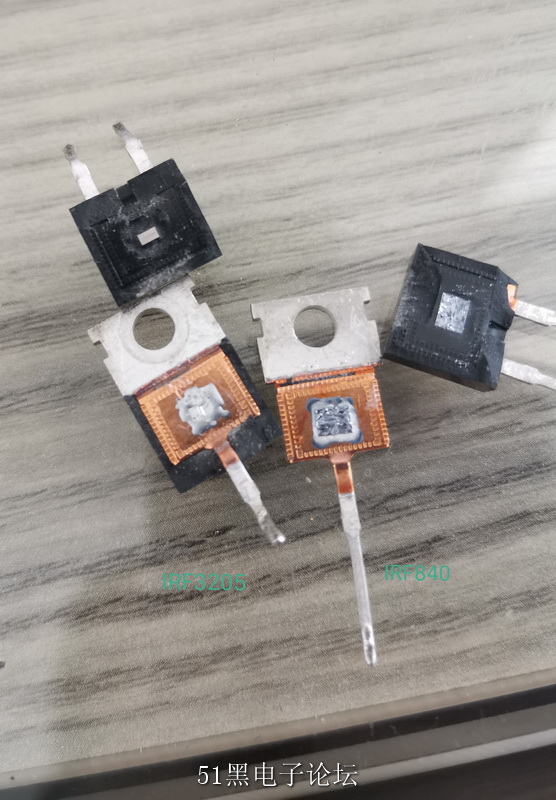

左边的是IRF3205低压管芯片好小，右边是IRF840管子 8A 500V。

这个是仙童20N60 这个芯片还比较大。不知道这三种里面有没有假货。

ID:282850 · 发表于 2020-4-10 09:58

很有意思的拆解，10多岁时我拆过3极管，探究是学习的好方式

ID:162514 · 发表于 2020-4-18 14:09

一包浆糊！！嘿嘿，能让你看明白，厂家就要关门了！

ID:692132 · 发表于 2020-4-18 20:04

找个铁壳的管子，打开了管芯依然完好，可以看看内部结构

ID:809311 · 发表于 2020-8-1 15:31

f556 发表于 2020-4-10 09:58
很有意思的拆解，10多岁时我拆过3极管，探究是学习的好方式

你牛B。现在我10岁😂不过我只知道三极管怎么用，重来没拆过。对了，你是从哪来的三极管啊，里面长啥样啊
【好奇】

ID:97023 · 发表于 2020-8-2 18:21

f556 发表于 2020-4-10 09:58
很有意思的拆解，10多岁时我拆过3极管，探究是学习的好方式

当年我可舍不得拆，三极管脚齐根断了都要刨个坑重新焊上引脚再用。

另外，谢谢你的热风枪使用教程。

ID:811813 · 发表于 2020-8-6 14:42

你这三颗都是沟槽工艺，芯片大抗冲击强，现在低压MOS主流的是二代深沟槽工艺，芯片面积小，发热低
