Multisim用逻辑分析仪怎么对已有组合逻辑电路波形观察

ID:733571 发表于 2020-4-21 07:40 | 显示全部楼层 |阅读模式

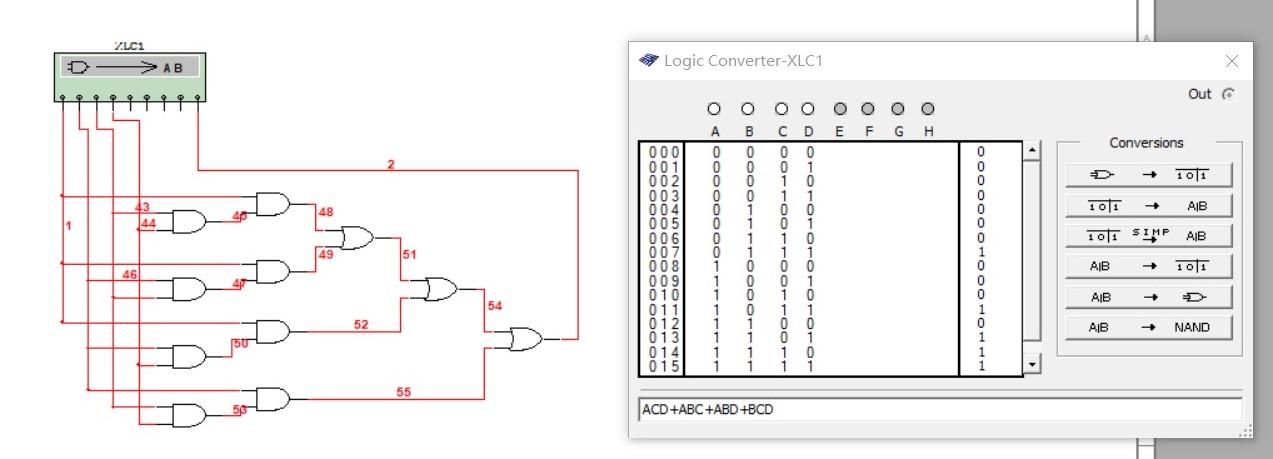

我想观察这个4人表决组合逻辑电路的输入与输出波形。但是我不知道怎么样才能给输入端ABCD提供与真值表那样相匹配的输入信号？最后我想用逻辑分析仪来观察波形小白一个语言都没组织好有大佬帮我看看么

Multisim小白求助
