MAX30208BLC+T芯片及技术开发资料

ID:695384 · 发表于 2020-7-9 10:13

MAX3020±0.1°C精度、I2C接口数字温度传感器

【备货信息】

MAX30208CLB+ UDFN 10 pin

MAX30208CLB+T UDFN 10 pin

【Functional Diagram】

【关键特性】

高准确度、高精度

±0.1°C精度@ +30°C至+50°C

±0.15°C精度@ +0°C至+70°C

低功耗

1.7V至3.6V工作电压

67μA测量期间工作电流

0.5μA待机电流

15ms积分时间

小尺寸

2mm x 2mm x 0.75mm、10引脚薄型LGA封装

安全性和合规性

高、地温报警

数字接口

可配置转换温度输入引脚

可配置中断输出引脚

32字FIFO，用于温度数据

提供4个I2C地址——根据需求可提供更多地址

唯一的ROM ID，支持NIST溯源性

【引脚定义】

【焊接注意】

这个类似BGA了，要用锡丝，锡珠，助焊剂，热风枪等工具：

开个钢网刷个锡膏，镊子夹起来摆好，不要手抖，热风枪反面加热下

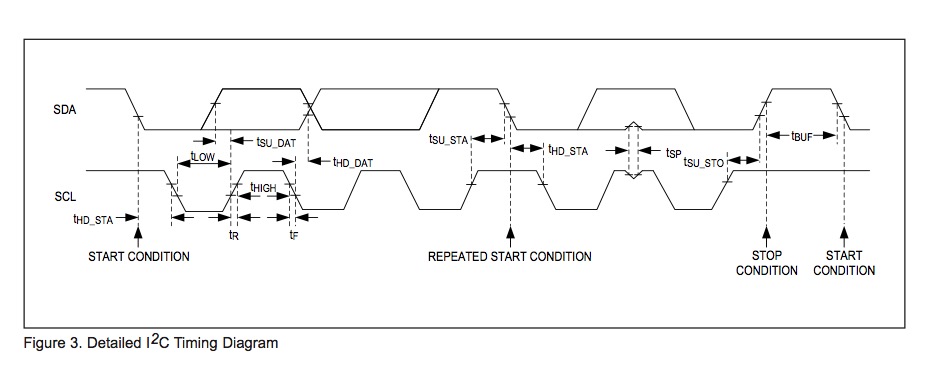

【时许图】

【应用电路图】

【多点级链电路图】

nRF52823+MAX30208+MAX30102+AD

【程序代码】

*/

#ifndef MAX30208_H_

#define MAX30208_H_

#include "nrf52832x.h"

#include "stdbool.h"

#define I2C_WRITE_ADDR 0xAE

#define I2C_READ_ADDR 0xAF

//register addresses

#define REG_INTR_STATUS_1 0x00

#define REG_INTR_STATUS_2 0x01

#define REG_INTR_ENABLE_1 0x02

#define REG_INTR_ENABLE_2 0x03

#define REG_FIFO_WR_PTR 0x04

#define REG_OVF_COUNTER 0x05

#define REG_FIFO_RD_PTR 0x06

#define REG_FIFO_DATA 0x07

#define REG_FIFO_CONFIG 0x08

#define REG_MODE_CONFIG 0x09

#define REG_SPO2_CONFIG 0x0A

#define REG_PILOT_PA 0x10

#define REG_MULTI_LED_CTRL1 0x11

#define REG_MULTI_LED_CTRL2 0x12

#define REG_TEMP_INTR 0x1F

#define REG_TEMP_FRAC 0x20

#define REG_TEMP_CONFIG 0x21

#define REG_PROX_INT_THRESH 0x30

#define REG_REV_ID 0xFE

#define REG_PART_ID 0xFF

bool maxim_max30208_init(void);

bool maxim_max30208_read_fifo(uint32_t *pun_red_led, uint32_t *pun_ir_led);

bool maxim_max30208_write_reg(uint8_t uch_addr, uint8_t uch_data);

bool maxim_max30208_read_reg(uint8_t uch_addr, uint8_t *puch_data);

bool maxim_max30208_reset(void);

#endif /* MAX30208_H_ */

未完待续……
