（提问求解）关于CH340如何接线使51单片机自动烧录

[复制链接]
跳转到指定楼层
楼主
ID:807759 发表于 2020-8-13 13:21 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
图一原理图里面的自动烧写跳线是接到何处的，图二是我找到的类似的原理图。查到的资料也是说DTR RTS脚都会发出高平信号可以加电容接到单片机RST脚用于重置单片机实现自动烧写。这样有错误吗，如果错了要怎么接线 求解答

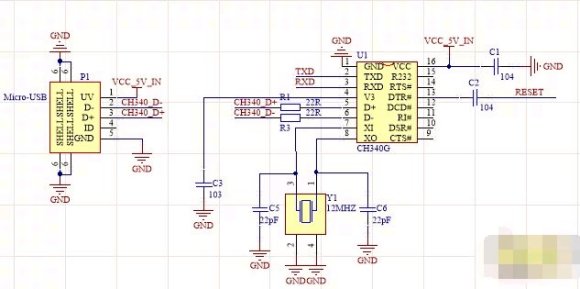

图二

图二

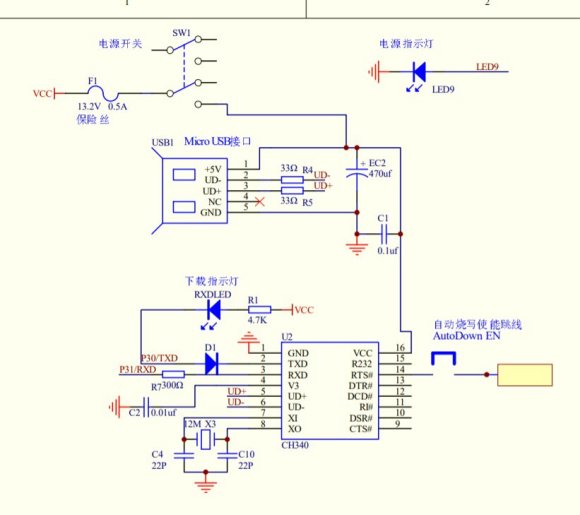

图一

图一
