单路场效应管可编程控制模块 一、简要说明： 1、尺寸：长65mmX宽21mm X 高20mm 2、工作电压：直流6到18V伏(注意电源正负极) 3、模块功耗：0.01A 4、主要芯片：STC15F104E、LM7805、IRF1205 二、特点： 1、可编程（通过下载端口可下载程序） 2、有一路输入控制端（可通过调帽选择高或者低电平触发） 3、带电源指示灯和输出指示 4、输出可控制电压7到55V，电流3.5A以下负载，如需控制更大负载，输出加继电器驱动 5、IRF1205是Nmos场效应管，控制负载电源负极 6、使用C语言编程，和51单片机编程一样，使用keil软件编程 7、可根据客户要求定制功能 三、用途： 单路场效应管模块具有可编程控制、灵活性强、模块小巧、接线方便，广泛应用与汽车小功率负载控制、各种延时电路、可产生脉冲波形、定时定次催款要账设备等等 四、使用场合： 工业控制、汽车设备改装、单片机学习等等

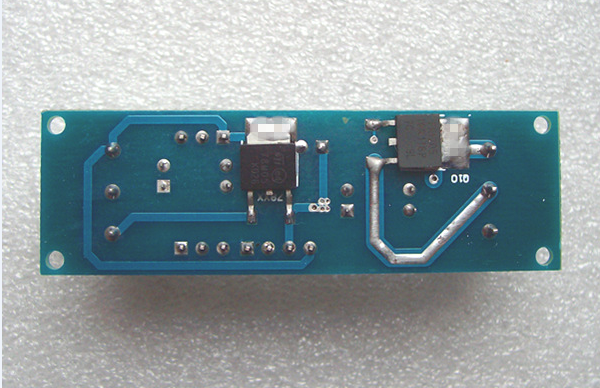

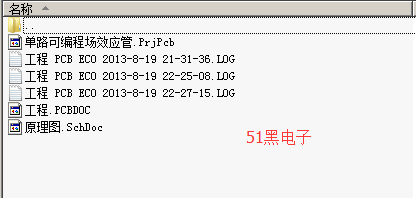

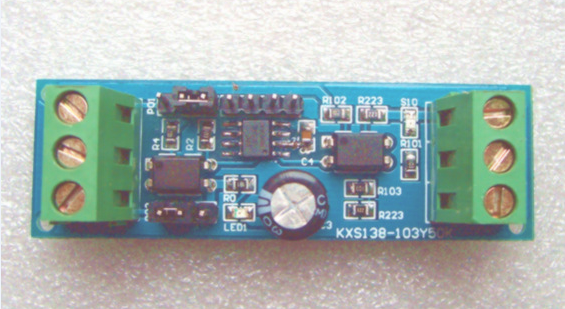

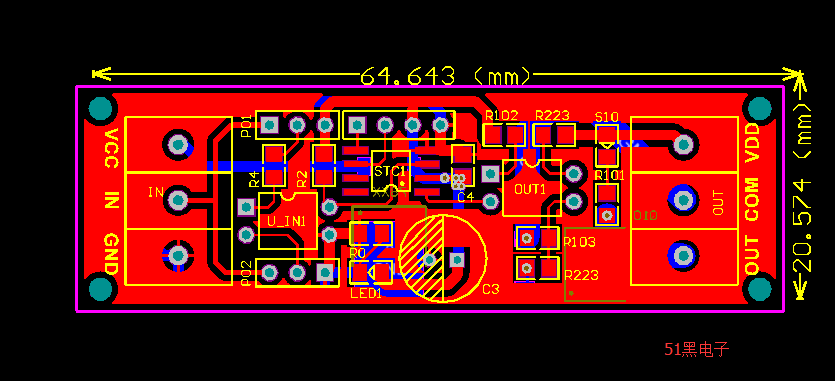

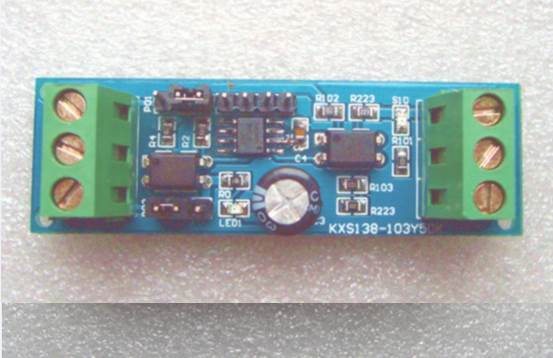

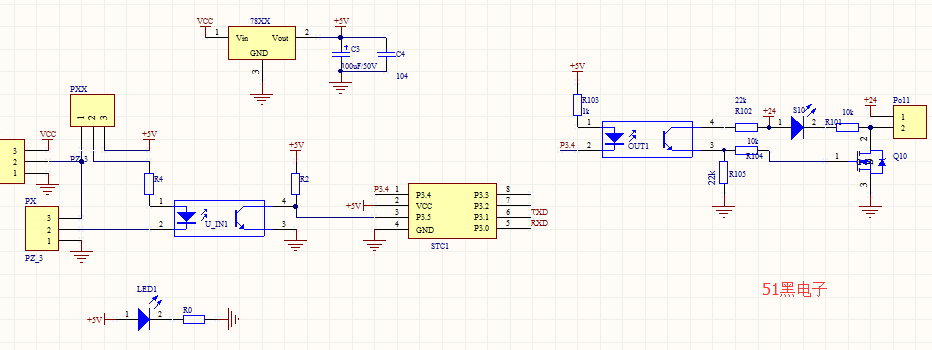

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)
单片机源程序如下:
#include"reg52.h"
#define uchar unsigned char #define uint unsigned int
sbit PWM= P3^4; uint PWMH =0;//高电平时间 bit flag; void init_timer(void) { TMOD = 0x20; TH1 = TL1 = (255-1);
ET1 = 1; TR1 =1; EA = 1; } void main(void) { init_timer(); while(1) { ; } } void timer1() interrupt 3 { static uint cnt,x,y;
if(PWMH) { ++cnt;//进中断次数 if(cnt >=200) //在一个周期内输出电平反转一下 { cnt = 1; PWM = 0; } if(cnt == PWMH)//在高低电平跳变的时候电平反转一下 { PWM = ~PWM; } } if(++x>=1800) { x=0; if(!flag) { if(PWMH<200) PWMH++; else if(++y>=50) { y=0; flag=1; } } if(flag) { if(PWMH>1) PWMH--; else if(++y>50) { y=0; flag=0; } } } } |
