51单片机关于12864点阵LCD液晶屏驱动经验与资料下载

ID:833061 · 发表于 2020-10-22 11:19

本帖最后由 trustylcd 于 2020-10-23 17:35 编辑

使用51单片机来驱动一款12864点阵液晶屏，首先在单片机和液晶屏的选型方面需要做前期考虑，如果要开发的项目相关功能不是很多，那么我们可以选用一颗IO口较少的单片机，同时LCD液晶屏也可以选用一个SPI串口通讯的，这样可以节省资源减少成本，下面是一款SPI串口通讯的12864点阵LCD液晶屏的实测试代码，现发出来分享交流一下，希望能给一些第一次使用LCD液晶屏的同仁带来一点点帮助，同时也请有相关丰富经验的大佬多多指点！
我使用的是最常用的89C52片单机，LCD是用的一款COG结构的，驱动芯片是ST7565，这个屏可以自己选择是采用8并口通讯还是四线SPI串口通讯，因为分辨率不是很高，所以我选择的是SPI串口通讯，最后实验成功后发现用SPI并没有什么实际的速度影响，肉眼感觉显示很顺畅。

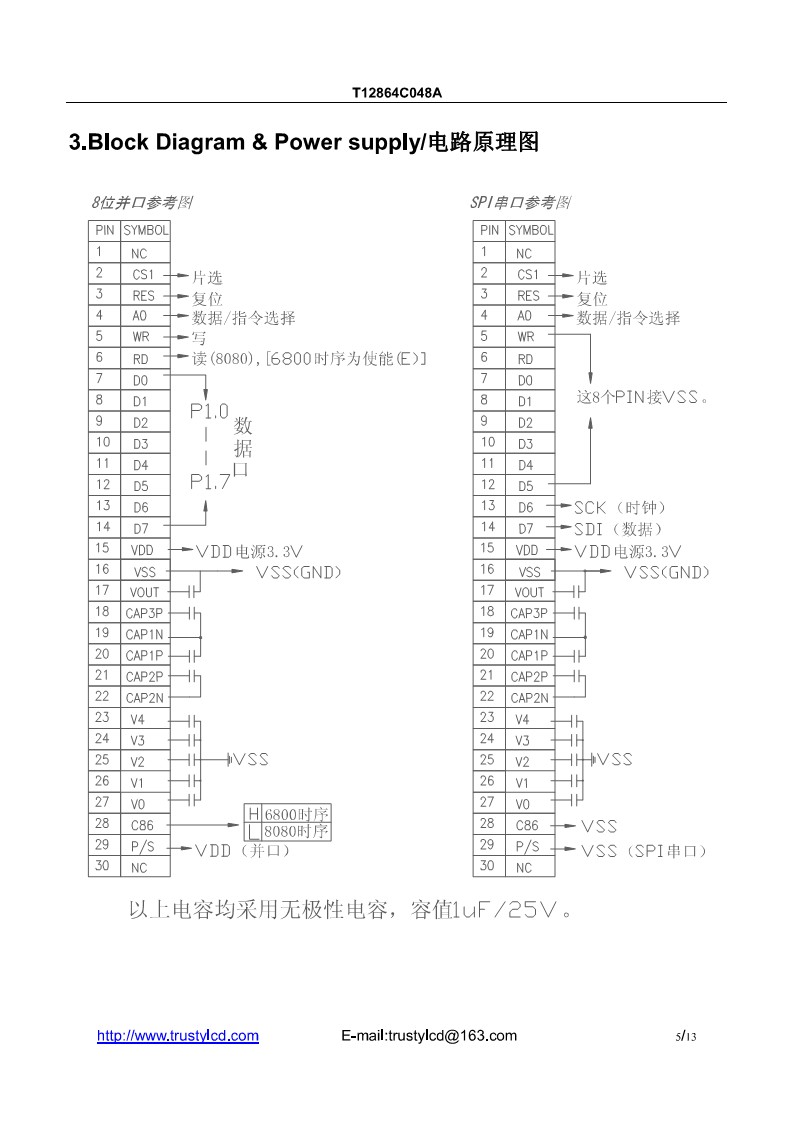

这个是LCD的外围电路说明，注意选用SPI串口时，其他不需要用到的引脚需接到地上（VSS)，外围需接9颗电容，这个电容采用无极性的，避免焊接是焊错方向，电容耐压需25V以上，因为LCD内升压后出来到电容的电压会有12V左右，为保险起见用25V以上的即可。

附件是程序代码、产品规格书、ST7565驱动芯片的资料，有需要用到的可以下载参考，有什么疑问也可以随时交流。

ST7565R_V15.pdf (1.55 MB, 下载次数: 19)

T12864C048B(v01) Manual.pdf (1.3 MB, 下载次数: 19)
