电路制作与调试三极管流水灯、文氏桥正弦波振荡器、555定时器多谐振PCB原理图

ID:613432 · 发表于 2020-12-17 20:06

在Altium Designer16上设计了四个基础电路，分别是三极管流水灯电路、文氏桥二极管稳幅的正弦波振荡器、数码管显示电路、555定时器构成多谐振电路。已经实测有效没有问题，此资料包含有设计的原理图、PCB工程文件和详细的技术文档，内容有硬件制作及其调试过程、调试数据记录及分析和调试排障总结，适合电子信息工程等相关专业的初学者参考学习，详细见附件。

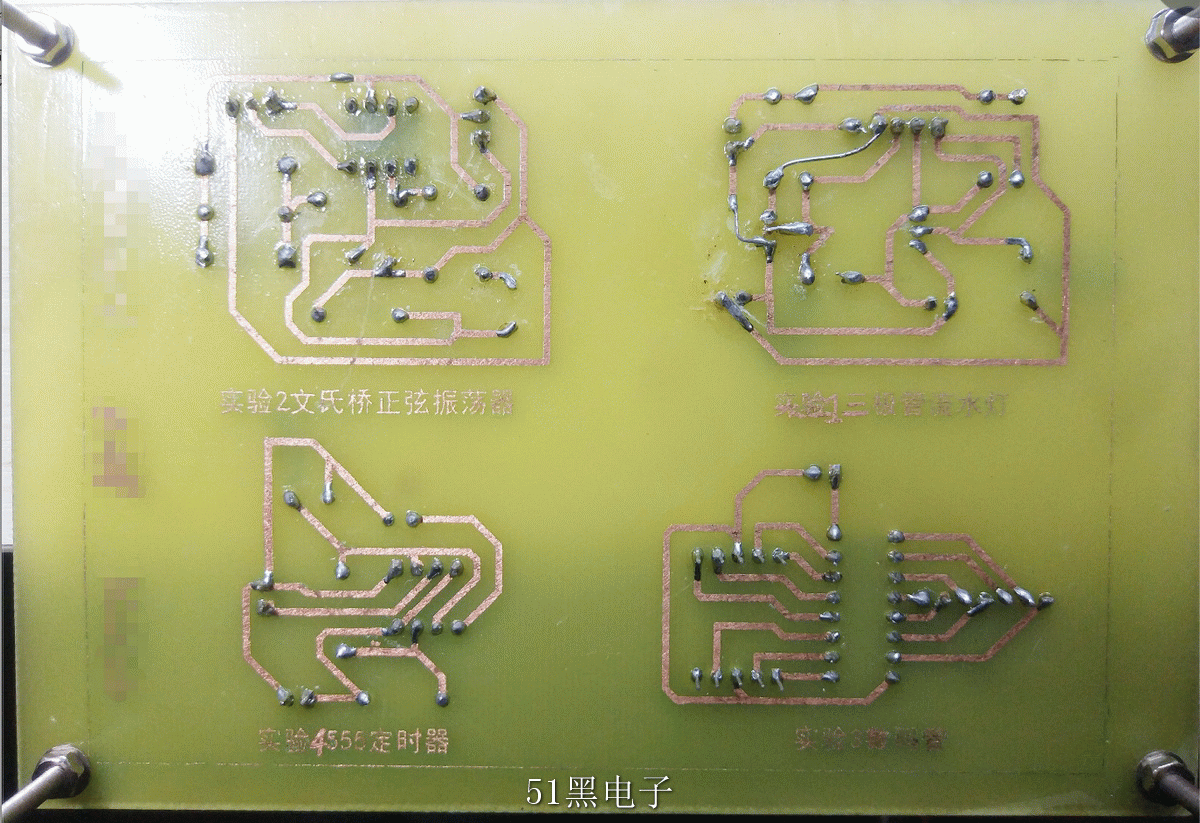

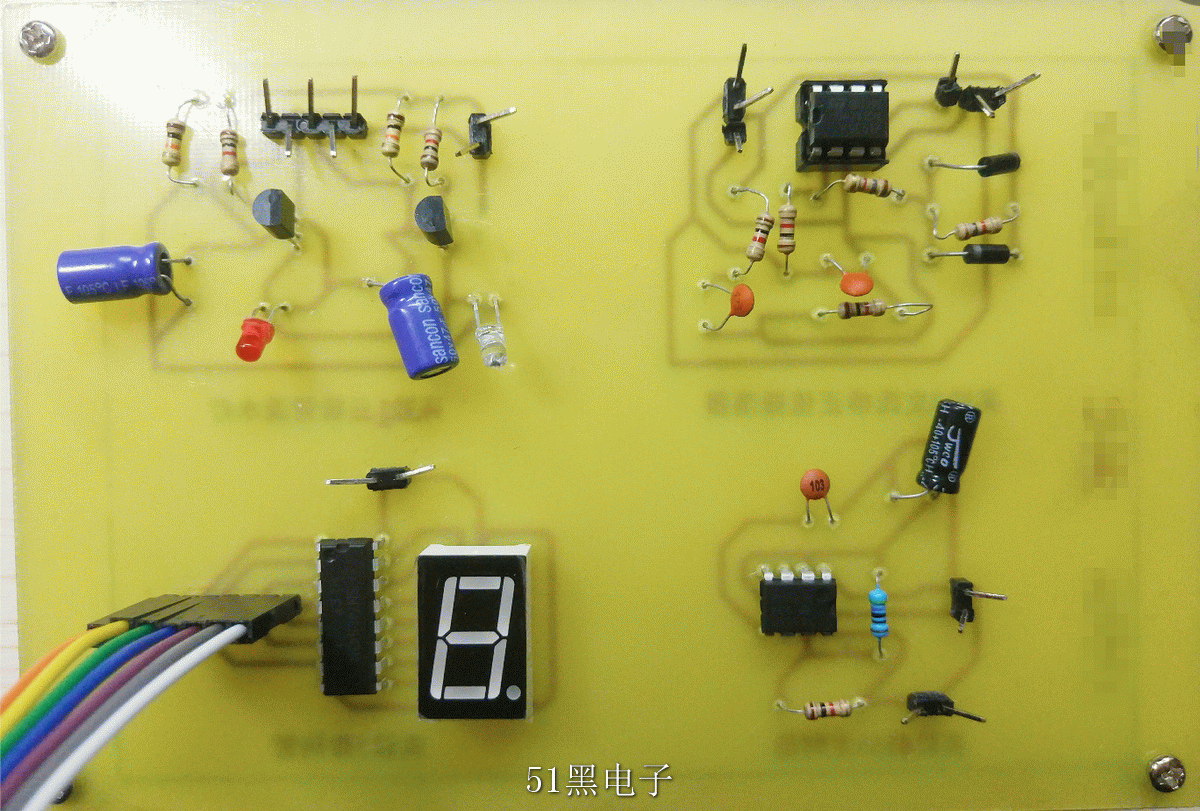

制作出来的实物图如下：

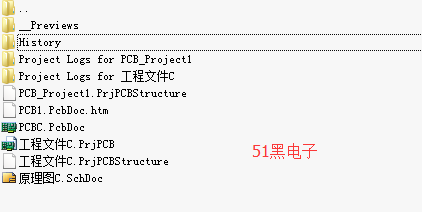

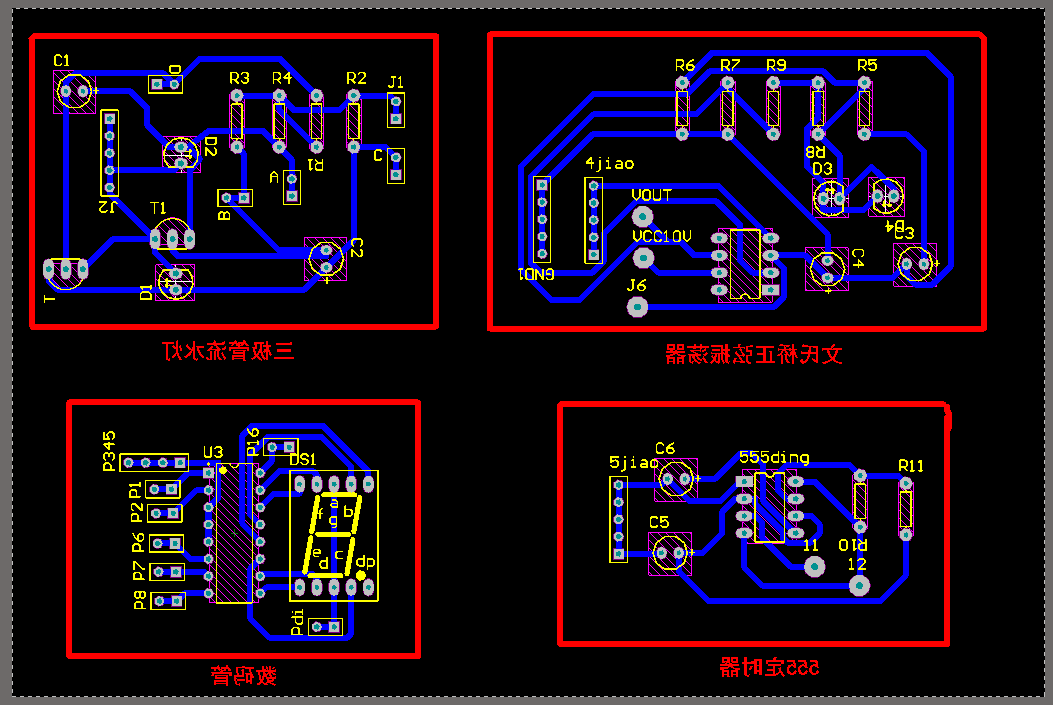

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)
