Altium Designer PCB文件的绘制

[复制链接]
跳转到指定楼层
楼主
ID:611988 发表于 2020-12-31 09:35 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式

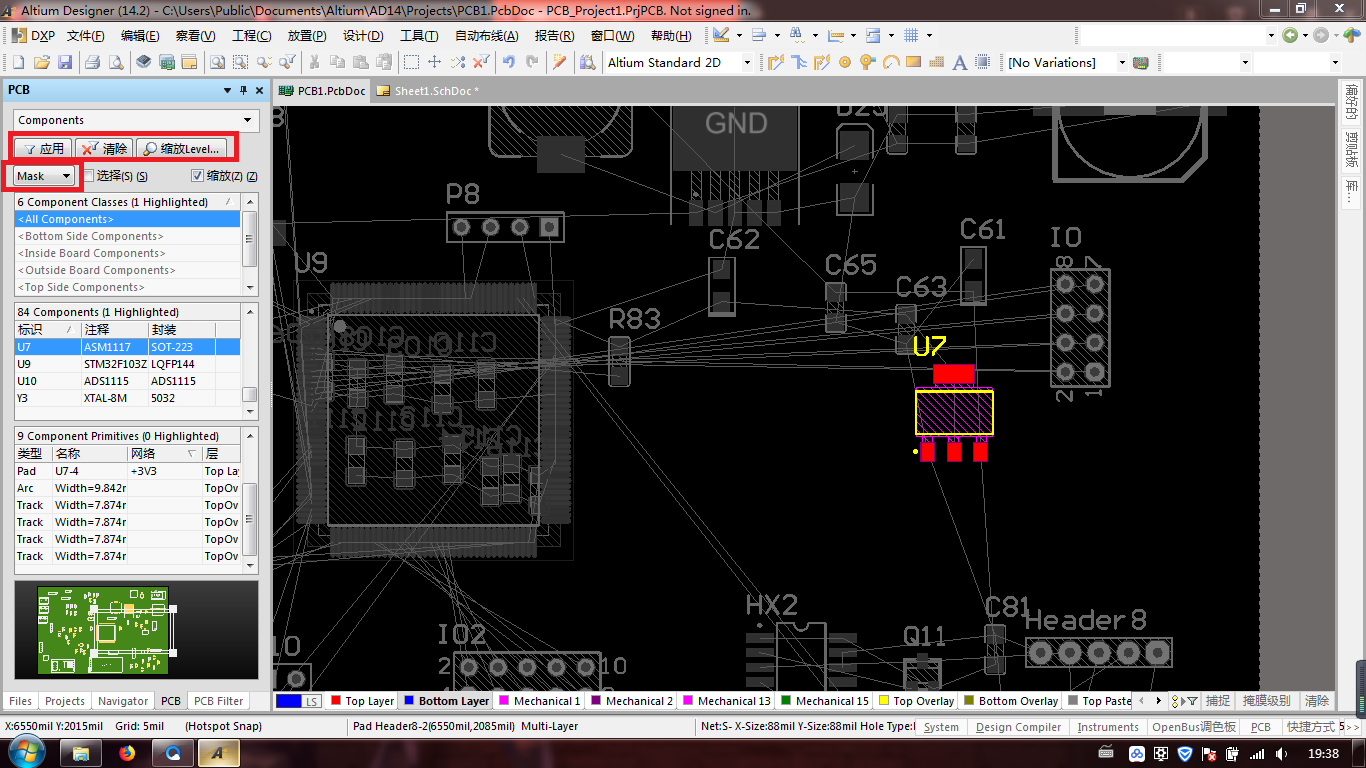

Altium Designer PCB文件的绘制PCB设计基础知识 PCB面板 在PCB设计中，最重要的一个面板就是“PCB面板”。该面板的功能主要是对电路板中的各个对象进行精确定位，并以特定的效果显示出来。该面板还可以对各种对象（如网络、规则及元件封装等）的属性进行设置。总体来说，通过该面板可以对整个电路板进行全局的观察及修改，其功能非常强大。下图是一个例子：


AD】Altium Designer PCB文件的绘制（上篇：PCB基础和布局）.zip

1.38 MB, 下载次数: 17, 下载积分: 黑币 -5
