关于单片机矩阵键盘程序的理解求解释，困惑了好长时间了

ID:536119 · 发表于 2021-1-15 20:54

附件是矩阵键盘的原理图
以下是矩阵键盘扫描程序以及在数码管显示0-f

请问如果第一个按键被按下，P1口应该是0x07，但进入到测试列的程序中时，P1口被重新赋值为0x0f，那么P1口怎么还会一直保留原来的0x07？到测试行时又被重新赋值为0xf0，怎么还会保留原来的值呢？
跪求大佬解答，详细，感激不尽！！！！

单片机源程序如下:
#include "reg52.h"                      //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;       //对数据类型进行声明定义
typedef unsigned char u8;

#define GPIO_DIG P0
#define GPIO_KEY P1

u8 KeyValue;       //用来存放读取到的键值

u8 code smgduan[17]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
                                    0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//显示0~F的值共阴
void delay(u16 i)
{
      while(i--);
}
void KeyDown(void)
{
      char a=0;
      GPIO_KEY=0x0f;
      if(GPIO_KEY!=0x0f)//读取按键是否按下
      {
            delay(1000);//延时10ms进行消抖
            if(GPIO_KEY!=0x0f)//再次检测键盘是否按下
            {
                     //测试列
                     GPIO_KEY=0X0F;
                     switch(GPIO_KEY)
                     {
                              case(0X07):       KeyValue=0;break;
                              case(0X0b):       KeyValue=1;break;
                              case(0X0d): KeyValue=2;break;
                              case(0X0e):       KeyValue=3;break;
                     }
                     //测试行
                     GPIO_KEY=0XF0;
                     switch(GPIO_KEY)
                     {
                              case(0X70):       KeyValue=KeyValue;break;
                              case(0Xb0):       KeyValue=KeyValue+4;break;
                              case(0Xd0): KeyValue=KeyValue+8;break;
                              case(0Xe0):       KeyValue=KeyValue+12;break;
                     }

            }
      }
      while((a<50)&&(GPIO_KEY!=0xf0))       //检测按键松手检测
      {
            delay(100);
            a++;
      }
}
void main()
{

      while(1)
      {
            KeyDown();                //按键判断函数
            GPIO_DIG=~smgduan[KeyValue];       //
      }
}

ID:390416 · 发表于 2021-1-16 00:56

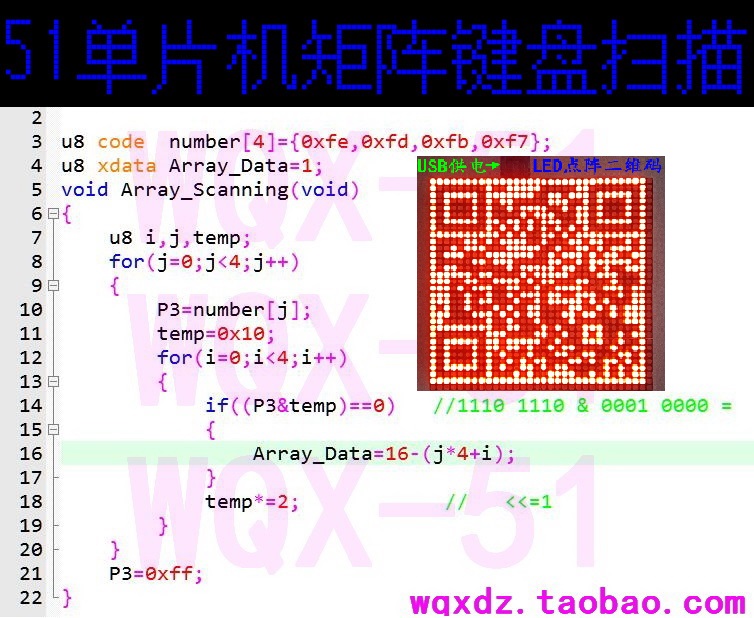

这就是矩阵键盘扫描的代码，主函数循环调用本函数就行不能有死等延迟。必须计数延迟。定时器调用也行（有些浪费不建议）。

ID:213173 · 发表于 2021-1-16 07:04

预置P1口0x0f，如果第一个按键被按下，P1口应该是0x07，此时P1的低4位当前状态已读取，以键值的方式保存在变量KeyValue中，进入到测试列的步骤时，P1口被重新赋值为0xf0，此时P1的高4位当前状态0X70再被读取并与低4位相加。测试得到的结果是0x77。最终输出KeyValue=0。

ID:654028 · 发表于 2021-1-16 09:12

按键抖动

ID:633344 · 发表于 2021-1-16 10:11

你想啊。单片机执行速度非常的快，你按下按键的时候（按下的时间很短但对于单片机来说很长了，单片机的处理速度很快）这些操作都已经进行完了，意思就是你虽然进行了赋值，但你还按下了按键，按键改变了你的赋值，然后switch case语句去判断你按下了哪个按键，

ID:633344 · 发表于 2021-1-16 10:18

单片机的处理速度很快（按键时间虽短，但在按键的时间内，单片机已经将这些处理进行完毕，意思就是你还按着那个键，赋予新的初值只是软件上的改变，而你还按着这个键就是硬件上给io口改变了赋值）软件上赋值给io口是为检测硬件上的改变（到底按了哪个键）做准备，然后switch case语句去检测到底按下了哪个键

ID:536119 · 发表于 2021-1-16 16:42

yousir 发表于 2021-1-16 10:18
单片机的处理速度很快（按键时间虽短，但在按键的时间内，单片机已经将这些处理进行完毕，意思就是你还按着 ...

感谢！！！！！！

ID:235954 · 发表于 2021-1-18 15:43

按键行做输出，列做输入，只需检测列那边电平即可

ID:332444 · 发表于 2021-1-19 09:22

可参https://blog.csdn.net/xianfajush ... 1018.2226.3001.4450
