单片机+ADC0832电压电流检测源程序与Proteus仿真图

  [复制链接]
跳转到指定楼层
楼主
ID:816912 发表于 2021-5-22 08:56 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

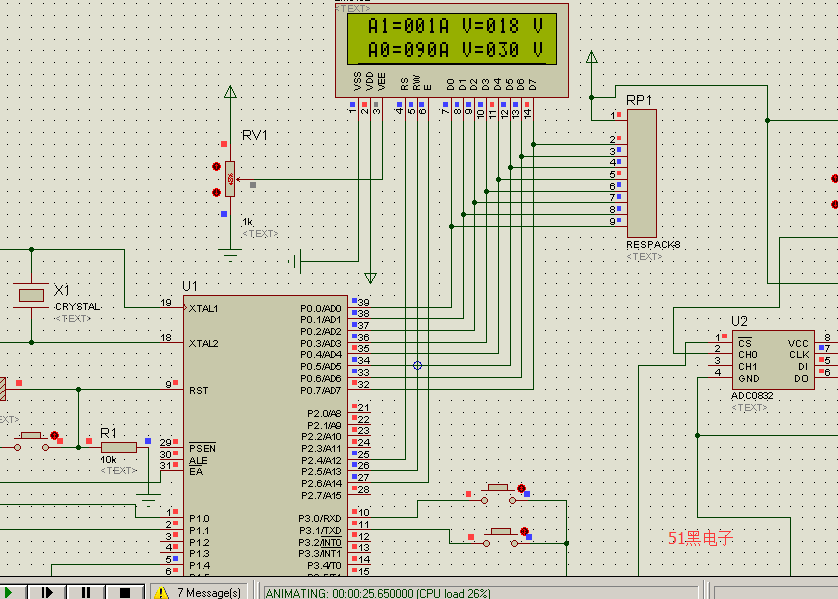

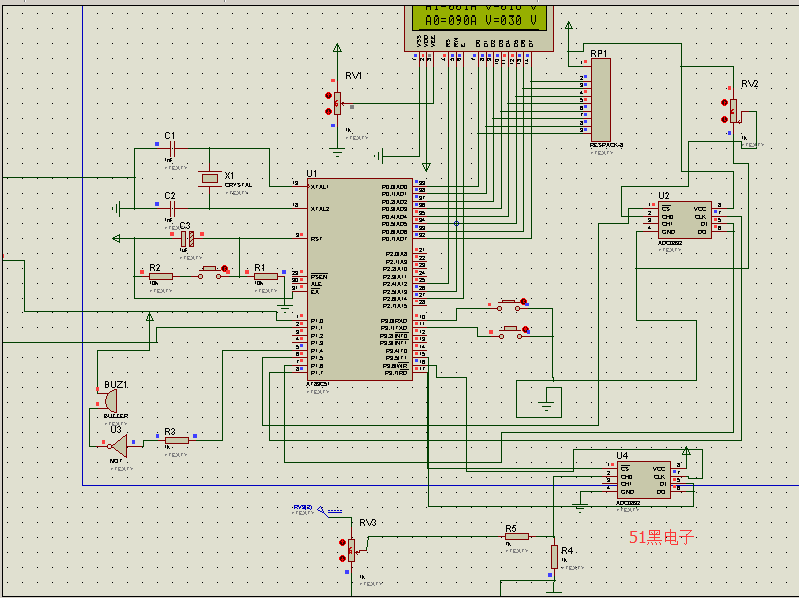

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


单片机源程序如下:
  1. #include <reg52.h>
  2. #include <intrins.H>
  3. #include <math.H>
  4. #include <stdio.h>
  5. #define     u8                          unsigned char
  6. #define     uchar                  unsigned char
  7. #define     uint                   unsigned int
  8. #define     u16                   unsigned int
  9. #define  uchar unsigned char
  10. #define  uint unsigned int
  11. float dianliu1,dianliu2,dianya;

  13. uchar dianji=0;
  14. sbit LCD_RS = P2^4;   //液晶1602  RS端口
  15. sbit LCD_RW = P2^5;   //液晶1602  RS端口
  16. sbit LCD_EP = P2^6;   //液晶1602  EN端口

  18. sbit key1 = P3^0;
  19. sbit key2 = P3^1;

  21. sbit key3 = P1^0;
  22. sbit key4 = P1^1;
  23. sbit led = P1^2;
  24. sbit fmq = P1^4;   //
  25. int dianliumax = 90,dianyamax =30;
  26. uchar code table[] =  {" A1=100A V=13  V"};          //设定速度初始化
  27. uchar code table1[] = {" A0=100A V=22  V"}; //  动态显示初始化
  28. uchar n , i,x,table2[5],table3[5],ge,shi,bai,flag1,key1n,temp;

  30. unsigned char  x=1          ;
  31. void  init();
  32. void display_val(unsigned int zhuan);
  33. unsigned int flag_aa;

  35. /***********延时1MS程序***/
  36. void  delay(uint z)
  37. {  uint x,y;
  38.    for(x=z;x>0;x--)
  39.    for(y=80;y>0;y--);

  41. }



  45. /******液晶写命令************/
  46. void  write_com(uchar com)
  47. {         LCD_RS=0;
  48.
  49.         P0=com        ;
  50. //        delay(1);
  51.         LCD_EP=1;
  52.         delay(1);
  53.         LCD_EP=0;
  54. }
  55. /*****************/
  56. /********液晶写数据***********/
  57. void  write_data(uchar  date)
  58. {          LCD_RS=1;

  60.         P0=date        ;
  61. //delay(1);
  62.         LCD_EP=1;
  63.         delay(1);
  64.         LCD_EP=0;

  66. }
  67. /*****************************/
  68.   void dis1(int z,unsigned int zhua,int x,int y)
  69. {
  70.
  71.   table2[0]=zhua/10000+0x30;           //取万位
  72.   table2[1]=(zhua%10000)/1000+0x30;   //取千位
  73.   table2[2]=(zhua%1000)/100+0x30;     //取百位
  74.   table2[3]=(zhua%100)/10+0x30;       //取十位
  75.   table2[4]=zhua%10+0x30;                  //取个位
  76.         if(z==1)
  77.   write_com(0x80+x);
  78.         if(z==2)
  79.   write_com(0x80+0x40+x);
  80. //  write_data(table2[0]);
  81.   //  write_data(table2[1]);
  82.    write_data(table2[3]);
  83.          if(y==1)
  84.                 write_data('.');
  85.    write_data(table2[4]);
  86.                  if(y==2)
  87.                 write_data('.');
  88.    write_data(table2[5]);
  89.    write_com(0x80+16);
  90.
  91.
  92. }
  93.   void dis(int z,unsigned int zhua,int x,int y)
  94. {
  95.
  96.   table2[0]=zhua/10000+0x30;           //取万位
  97.   table2[1]=(zhua%10000)/1000+0x30;   //取千位
  98.   table2[2]=(zhua%1000)/100+0x30;     //取百位
  99.   table2[3]=(zhua%100)/10+0x30;       //取十位
  100.   table2[4]=zhua%10+0x30;                  //取个位
  101.         if(z==1)
  102.   write_com(0x80+x);
  103.         if(z==2)
  104.   write_com(0x80+0x40+x);
  105. //  write_data(table2[0]);
  106.   //  write_data(table2[1]);
  107.    write_data(table2[2]);
  108.          if(y==1)
  109.                 write_data('.');
  110.    write_data(table2[3]);
  111.                  if(y==2)
  112.                 write_data('.');
  113.    write_data(table2[4]);
  114.    write_com(0x80+16);
  115.
  116.
  117. }


  120. /*--------------------------液晶初始化-----------------------------*/
  121. void  init_lcd()
  122. {
  123.                 LCD_EP=0;
  124.        write_com(0x38);
  125.            write_com(0x08);
  126.            write_com(0x06);
  127.        write_com(0x0c);
  128.            write_com(0x01);
  129. //初始化显示
  130.         write_com(0x80);
  131.         for(i=0;i<16;i++)
  132.         {
  133.                 write_data(table[i]);
  134.                 delay(3);
  135.         }
  136.         write_com(0x80+0x40);
  137.         for(i=0;i<16;i++)
  138.         {
  139.                 write_data(table1[i]);
  140.                 delay(3);
  141.         }

  143. }
  144. void uart(void)                 //串口通信初始化
  145. {
  146.     SCON=0x50;                  //串口通信工作方式1
  147.     REN=1;                      //允许接收
  148.     TMOD=0x20;                  //定时器1的工作方式2
  149.     TH1=0xfd,TL1=0xfd;
  150.     TI=1;                       //这里一定要注意
  151.     TR1=1;           //打开定时器

  153. }
  154. void init()
  155. {
  156.                 TMOD=0X10;  //定时器工作方式1
  157.     TH1=0XFF;   //100us定时，装入初值
  158.     TL1=0XA4;
  159.     TR1=1;                //启动T1工作
  160.     ET1=1;                //允许T1中断
  161.           EA =1;            //开总中断
  162. }
  163.   int max(int a,int b,int c)
  164.         {
  165.     return (a>b?a:b)>c?(a>b?a:b):c;
  166.   }
  167.
  168.
  169. /***********************************************************************************************************
  170. ADC0832相关函数
  171. ***********************************************************************************************************/
  172. sbit ADCS         =P1^5; //ADC0832 片选
  173. sbit ADCLK  =P1^7; //ADC0832 时钟
  174. sbit ADDI         =P1^6; //ADC0832 数据输入                /*因为单片机的管脚是双向的,且ADC0832的数据输入输出不同时进行,
  175. sbit ADDO         =P1^6; //ADC0832 数据输出                /*为节省单片机引脚,简化电路所以输入输出连接在同一个引脚上


  178. //========================================================================
  179. unsigned int Adc0832(unsigned char channel)
  180. {
  181.         uchar i=0;
  182.         uchar j;
  183.         uint dat=0;
  184.         uchar ndat=0;
  185.         uchar  Vot=0;

  187.         if(channel==0)channel=2;
  188.         if(channel==1)channel=3;
  189.         ADDI=1;
  190.         _nop_();
  191.         _nop_();
  192.         ADCS=0;//拉低CS端
  193.         _nop_();
  194.         _nop_();
  195.         ADCLK=1;//拉高CLK端
  196.         _nop_();
  197.         _nop_();
  198.         ADCLK=0;//拉低CLK端,形成下降沿1
  199.         _nop_();
  200.         _nop_();
  201.         ADCLK=1;//拉高CLK端
  202.         ADDI=channel&0x1;
  203.         _nop_();
  204.         _nop_();
  205.         ADCLK=0;//拉低CLK端,形成下降沿2
  206.         _nop_();
  207.         _nop_();
  208.         ADCLK=1;//拉高CLK端
  209.         ADDI=(channel>>1)&0x1;
  210.         _nop_();
  211.         _nop_();
  212.         ADCLK=0;//拉低CLK端,形成下降沿3
  213.         ADDI=1;//控制命令结束
  214.         _nop_();
  215.         _nop_();
  216.         dat=0;
  217.         for(i=0;i<8;i++)
  218.         {
  219.                 dat|=ADDO;//收数据
  220.                 ADCLK=1;
  221.                 _nop_();
  222.                 _nop_();
  223.                 ADCLK=0;//形成一次时钟脉冲
  224.                 _nop_();
  225.                 _nop_();
  226.                 dat<<=1;
  227.                 if(i==7)dat|=ADDO;
  228.         }
  229.         for(i=0;i<8;i++)
  230.         {
  231.                 j=0;
  232.                 j=j|ADDO;//收数据
  233.                 ADCLK=1;
  234.                 _nop_();
  235.                 _nop_();
  236.                 ADCLK=0;//形成一次时钟脉冲
  237.                 _nop_();
  238.                 _nop_();
  239.                 j=j<<7;
  240.                 ndat=ndat|j;
  241.                 if(i<7)ndat>>=1;
  242.         }
  243.         ADCS=1;//拉低CS端
  244.         ADCLK=0;//拉低CLK端
  245.         ADDO=1;//拉高数据端,回到初始状态
  246.         dat<<=8;
  247.         dat|=ndat;

  249.         return(dat);            //return ad data
  250. }
  251. /***********************************************************************************************************
  252. ADC0832相关函数
  253. ***********************************************************************************************************/
  254. sbit ADCS2         =P3^7; //ADC0832 片选
  255. sbit ADCLK2  =P3^6; //ADC0832 时钟
  256. sbit ADDI2         =P3^5; //ADC0832 数据输入                /*因为单片机的管脚是双向的,且ADC0832的数据输入输出不同时进行,
  257. sbit ADDO2         =P3^5; //ADC0832 数据输出                /*为节省单片机引脚,简化电路所以输入输出连接在同一个引脚上


  260. //========================================================================
  261. unsigned int Adc08322(unsigned char channel)
  262. {
  263.         uchar i=0;
  264.         uchar j;
  265.         uint dat=0;
  266.         uchar ndat=0;
  267.         uchar  Vot=0;

  269.         if(channel==0)channel=2;
  270.         if(channel==1)channel=3;
  271.         ADDI2=1;
  272.         _nop_();
  273.         _nop_();
  274.         ADCS2=0;//拉低CS端
  275.         _nop_();
  276.         _nop_();
  277.         ADCLK2=1;//拉高CLK端
  278.         _nop_();
  279.         _nop_();
  280.         ADCLK2=0;//拉低CLK端,形成下降沿1
  281.         _nop_();
  282.         _nop_();
  283.         ADCLK2=1;//拉高CLK端
  284.         ADDI2=channel&0x1;
  285.         _nop_();
  286.         _nop_();
  287.         ADCLK2=0;//拉低CLK端,形成下降沿2
  288.         _nop_();
  289.         _nop_();
  290.         ADCLK2=1;//拉高CLK端
  291.         ADDI2=(channel>>1)&0x1;
  292.         _nop_();
  293.         _nop_();
  294.         ADCLK2=0;//拉低CLK端,形成下降沿3
  295.         ADDI2=1;//控制命令结束
  296.         _nop_();
  297.         _nop_();
  298.         dat=0;
  299.         for(i=0;i<8;i++)
  300.         {
  301.                 dat|=ADDO2;//收数据
  302.                 ADCLK2=1;
  303.                 _nop_();
  304.                 _nop_();
  305.                 ADCLK2=0;//形成一次时钟脉冲
  306.                 _nop_();
  307.                 _nop_();
  308.                 dat<<=1;
  309.                 if(i==7)dat|=ADDO2;
  310.         }
  311.         for(i=0;i<8;i++)
  312.         {
  313.                 j=0;
  314.                 j=j|ADDO2;//收数据
  315.                 ADCLK2=1;
  316.                 _nop_();
  317.                 _nop_();
  318.                 ADCLK2=0;//形成一次时钟脉冲
  319.                 _nop_();
  320.                 _nop_();
  321.                 j=j<<7;
  322.                 ndat=ndat|j;
  323.                 if(i<7)ndat>>=1;
  324.         }
  325.         ADCS2=1;//拉低CS端
  326.         ADCLK2=0;//拉低CLK端
  327.         ADDO2=1;//拉高数据端,回到初始状态
  328.         dat<<=8;
  329.         dat|=ndat;

  331.         return(dat);            //return ad data
  332. }

  334. void key()
  335. {
  336.         if(key1 == 0)
  337.         {
  338.                 delay(50);
  339.                 dianliumax ++;
  340.                 if( dianliumax >999)
  341.                         dianliumax = 999;
  342.         }
  343.                 if(key2 == 0)
  344.         {
  345.                 delay(50);
  346.                 dianliumax --;
  347.                 if( dianliumax < 1)
  348.                         dianliumax = 1;
  349.         }
  350.
  351. ……………………

  353. …………限于本文篇幅 余下代码请从51黑下载附件…………
复制代码

Keil代码与Proteus仿真下载:
电压电流检测仿真.7z (71.91 KB, 下载次数: 283)


评分

参与人数 1黑币 +50 收起 理由
admin + 50 共享资料的黑币奖励！

查看全部评分

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏10 分享淘帖 顶顶3 踩踩
回复

使用道具 举报

沙发
ID:858367 发表于 2021-5-29 07:54 | 只看该作者
师傅，是否支持交流电检测？
回复

使用道具 举报

板凳
ID:960452 发表于 2021-9-17 11:02 | 只看该作者
这几个文件 是安装Keil5才有的


回复

使用道具 举报

地板
ID:262073 发表于 2022-6-27 17:13 | 只看该作者
take a look
回复

使用道具 举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

手机版|小黑屋|51黑电子论坛 |51黑电子论坛6群 QQ 管理员QQ:125739409;技术交流QQ群281945664

Powered by 单片机教程网

快速回复 返回顶部 返回列表
