SL6605宽输入电压范围，可调恒定电流和限定电流两种模式来驱动白光LED

ID:899448 · 发表于 2021-6-10 16:10

SL6605 高效率恒流限流WLED 驱动
产品简介
SL6605是一种输入电压范围宽（0.8V~5.5V），可调恒定电流和限定电流两种模式来驱动白光LED而设计的升压型DC/DC变换器。采用变频模式，逐周期限流，时输入输出电流降压均匀变化。该器件能利用单节或双节干电池驱动单颗大功率白光LED，同样可以利用一节锂电池驱动两颗、三颗或多颗WLED。驱动WLED串联连接的方法可以提供相等的WLED电流，从而获得均匀的亮度。
46mA的低反馈电压最大限度地降低了电流调节电阻器的功耗，从而提高了效率。50mA的限流反馈电压，可根据不同需求要设置限流值。
SL6605 与SL6505区别于在限流模式时，随着输入电压的降低，SL6505输入输出电流在某个点会突变，SL6605 采用了变频模式避免了这个现象。其他功能均不变。
产品特点
MOS管外置，输出电压可调，可驱动高压、大功率负载，12V1A。
驱动0.3W-7W的单颗白光LED
可驱动多颗WLED灯
效率高达90%
0.8V极致的工作电压（VDD接VOUT）
横流精度：±5%
限流精度±6%；超低限流电压50mA
芯片VDD过压停机
温度保护功能（130°C保护点）
应用范围
恒流源，如LED手电筒、背光模组等
恒压源，如蓝牙音响、移动电源等
需要精确限定输入电流的场合，如限流方案的LED手电
典型应用：

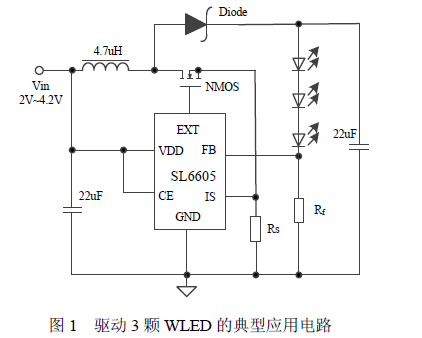

方案1：恒流、限流功能驱动WLED方案。
双节干电池或锂电池作为输入驱动多串或多串多并WLED方案，具有横流、限流功能。

ID:899448 · 发表于 2021-6-10 16:11

恒压、限流功能驱动负载方案。
双节干电池或锂电池作为输入，可驱动大功率负载，具有恒压输出且具有限流功能。
最大输出电压取决于MOS 管耐压。典型应用电路如图2 所示。恒压值由电阻R1 与Rf
比例以及VFB 决定（VFB 值为固定46mV）。具体设置参考下文说明。图中与R1 并联的
电容为可选电容，主要作用是增加系统的瞬态响应，容值在0.01~0.1uF 左右（根据R1
与Rf 的值有关）。
